Устройства связи и выполняемые в них способы реализации управления помехами при передачах данных в беспроводной сети связи

Устройства связи и выполняемые в них способы реализации управления помехами при передачах данных в беспроводной сети связи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Описанные в этом документе варианты осуществления относятся к управлению помехами при передаче данных в беспроводной сети связи. В частности, варианты осуществления относятся к устройствам связи и способам реализации управления помехами при передаче данных от одного устройства связи к другому устройству связи в беспроводной сети связи.

Уровень техники

В обычной беспроводной сети связи устройства связи, также известные как беспроводные устройства, мобильные станции, терминалы и/или пользовательское оборудование (UE), осуществляют связь через сеть доступа, напр. сеть радиодоступа (RAN), с одной или несколькими базовыми сетями. Сеть доступа может покрывать географическую область, которая разделена на соты, при этом каждую соту обслуживает сетевой узел, напр., точка доступа (AP) или базовая станция. Сота представляет собой географическую область, в которой радиопокрытие обеспечивают посредством сетевого узла в месте расположения узла или в месте развертывания антенны в случае, если антенна и базовая радиостанция не расположены в одном месте. Каждую соту идентифицируют посредством идентификатора в локальной радиообласти, который представляет собой радиопередачу в соте. Один сетевой узел может иметь одну или несколько сот. Сетевые узлы осуществляют связь с устройствами связи через радиоинтерфейс, работающий на радиочастотах, в диапазоне сетевых узлов. Отметим, что в дальнейшем сетевые узлы или базовые станции также могут называться устройствами связи.

Сверхплотная сеть (UDN) содержит большое число плотно развернутых базовых станций или сетевых узлов. Следовательно, узлы UDN-сети должны быть способны обрабатывать помехи. Кроме того, UDN-сеть обычно работает на частотах диапазона миллиметровых волн (ммВ) из-за возможности использования широкой полосы частот. Тем не менее, в этом случае обычно требуется формирование диаграммы направленности при большом числе элементов антенн, чтобы гарантировать покрытие, так как в диапазоне частот миллиметрового диапазона наблюдается сильное затухание.

Исходя из этих предпосылок, чтобы получить информацию, передаваемую по каналам, для формирования диаграммы направленности, сигналы радиомаяка должны передаваться в соответствии с предварительно заданными диаграммами направленности. Например, для покрытия всего требуемого диапазона покрытия может применяться сигнал радиомаяка с повторяющейся информацией, рассеиваемый в различных направлениях. После этого, данные могут быть переданы с использованием обученных диаграмм направленности, имеющих более узкий пучок, чем в существующих беспроводных сетях связи.

Следует отметить, что для плотно развернутых узлов UDN-сети является преимуществом то, что они способны адаптивно взаимодействовать, чтобы избежать помех для передач данных в UDN-сети. Предотвращение помех и в интра-UDN-сетях и/или в интер-UND-сетях в контексте передач на основе динамического формирования диаграммы направленности является важным на уровне управления доступом к среде (MAC). Поэтому, для UDN-сетей необходимо предложить эффективный MAC-протокол, придающий особое значение этому аспекту, чтобы удовлетворить вышеупомянутые потребности.

В настоящее время, нелицензированную полосу частот контролирует стандарт IEEE 802.11. При обсуждении MAC-протоколов для UDN-сетей полезно дать краткий обзор управления радиоресурсами в соответствии с IEEE 802.11.

В последних стандартах IEEE 802.11 устройства связи конкурируют за радиоресурсы, используя механизм, называемый "сначала слушаем, потом говорим". Это означает, что устройство связи может передать сигнал только тогда, когда детектированный уровень мощности передачи ниже, чем определенный заданный порог. Это делают для того, чтобы предотвратить конфликт сигналов. Например, это можно реализовать с использованием, так называемой распределенной координирующей функции (DCF), когда каждое устройство связи ожидает в течение случайного времени выдержки, прежде чем осуществить доступ к радиоканалу, тем самым, позволяя другим устройствам связи получить шанс на доступ к радиоканалу. Если у второго устройства связи время выдержки истекает прежде, чем у первого устройства связи, то первое устройство связи может определить, что второе устройство связи начало передачу. Следовательно, первое устройство связи откладывает осуществление передачи данных. При следующей возможности передачи первое устройство передачи продолжает отсчитывать случайное время выдержки, пока счетчик не достигнет нуля. Когда время выдержки истекает, т.е. счетчик выдержки достигает нуля, первое устройство связи осуществляет попытку выполнить передачу данных. При возникновении конфликта устройства связи могут увеличить, напр., до определенной границы, свое время, напр. время выдержки, чтобы, насколько это возможно, предотвратить конфликты.

Тем не менее, это также значит, что первое и второе устройства связи, желающие передать данные, тем самым, соперничающие за радиоканал, напр., используя DCF или любой другой вид контроля несущей, и, поэтому, слушающие радиоканал, могут не услышать друг друга, например, из-за направленной передачи данных другого устройства связи. Это, например, может привести к тому, что, если и первое и второе устройство связи хотят осуществить связь с одним и тем же третьим устройством связи, то первое и второе устройства связи направляют свои соответствующие диаграммы направленности для передачи данных в сторону общего третьего устройства связи, в результате чего возникает конфликт.

Это пример того, что обычно называют проблемой скрытого узла, т.е. что два передающих устройства связи скрыты друг от друга.

Чтобы уменьшить проблему скрытого узла, приведенный выше механизм может быть дополнен передачей сигналов "запрос на передачу" (RTS) и "разрешение на передачу" (CTS). Эти сигналы означают, что устройство связи, которое пытается передать данные, отправляет сигнал RTS, и, только если оно также получит CTS, оно начнет действительную передачу данных.

Как указано выше, система стандарта IEEE 802.11, использующая DCF (с передачей сигналов RTS/CTS или без нее), предоставляет каждому устройству связи возможность получить радиоресурс. Тем не менее, хотя такая система хорошо работает, если трафик передачи данных низкий, эффективность управления радиоресурсами становится низкой, если трафик передачи данных становится высоким, из-за увеличенного числа конфликтов, т.е. рост трафика передачи данных приводит к повышению вероятности возникновения конфликтов. Короче говоря, можно показать, что систему стандарта IEEE 802.11, использующую DCF, не получается хорошо масштабировать при увеличении числа конкурирующих устройств связи и заданном трафике передачи данных. Наиболее вероятно это происходит в UDN-сетях.

В PCT/SE2013/051562 описан MAC-протокол для UDN-сетей. В этом случае радиоресурсы разделяют на управляющие и данные для конкурентного MAC UDN-сети. То есть, все радиоресурсы разделяют на управляющие каналы и каналы передачи данных, при этом устройства связи конкурируют за резервирование блоков ресурсов для передачи данных, пока передача данных выполняется в другой отдельной части радиоресурса, отличной от управляющего канала. Следовательно, в большинстве случаев, когда полоса частот для передачи данных намного больше, чем полоса частот для управления, то будет минимальное или сниженное число конфликтов в канале передачи данных, и большая часть конкуренции будет происходить в узком отдельном канале управления. Это приводит к большей общей эффективности.

Тем не менее, хотя этот MAC-протокол обеспечивает решение, которое по меньшей мере частично устраняет проблему скрытого узла, все еще необходимо предложить MAC-протокол, который может улучшить управление помехами в беспроводной сети связи.

Раскрытие сущности изобретения

Цель вариантов осуществления изобретения заключается в том, чтобы улучшить управление помехами в беспроводной сети связи.

В соответствии с первым аспектом вариантов осуществления, цель достигают посредством способа реализации управления помехами при передачи данных от второго устройства связи третьему устройству связи в беспроводной сети связи, выполняемого первым устройством связи. Первое устройство связи принимает информацию, касающуюся запроса радиоресурсов радиоканала для первой передачи данных от второго устройства связи третьему устройству связи. Затем, первое устройство связи передает уведомление о помехах на второе устройство связи, если обнаружено, что принятая информация, касающаяся запроса на радиоресурсы радиоканала, конфликтует с запрашиваемыми радиоресурсами радиоканала для второй передачи данных на первое устройства связи или от него.

В соответствии со вторым аспектом вариантов осуществления, цель достигают путем реализации управления помехами первым устройством связи при передачи данных от второго устройства связи третьему устройству связи в беспроводной сети связи. Первое устройство связи выполнено с возможностью принимать информацию, касающуюся запроса на радиоресурсы радиоканала для первой передачи данных от второго устройства связи третьему устройству связи. Также, первое устройство связи выполнено с возможностью передавать уведомление о помехах на второе устройство связи, если обнаружено, что принятая информация, касающаяся запроса на радиоресурсы радиоканала, конфликтует с запрашиваемыми радиоресурсами радиоканала для второй передачи данных на или от первого устройства связи.

В соответствии с третьим аспектом вариантов осуществления, цель достигают посредством способа реализации управления помехами при передачи данных от второго устройства связи третьему устройству связи в беспроводной сети связи, выполняемого вторым устройством связи. Второе устройство связи передает информацию, касающуюся запроса первого множества радиоресурсов радиоканала для первой передачи данных третьему устройству связи. Затем, второе устройство связи принимает по меньшей мере одно уведомление о помехах по меньшей мере от одного первого устройства связи, показывающее, что обнаружено, что переданная информация, касающаяся запроса на радиоресурсы радиоканала, конфликтует с запрашиваемыми радиоресурсами радиоканала по меньшей мере для одной второй передачи данных по меньшей мере на одно первое устройство связи или от него.

В соответствии с четвертым аспектом вариантов осуществления, цель достигают путем реализации управления помехами вторым устройством связи при передачи данных от второго устройства связи третьему устройству связи в беспроводной сети связи. Второе устройство связи выполнено с возможностью передавать информацию, касающуюся запроса первого множества радиоресурсов радиоканала для первой передачи данных третьему устройству связи. Также, второе устройство связи выполнено с возможностью принимать по меньшей мере одно уведомление о помехах по меньшей мере от одного первого устройства связи, показывающее, что обнаружено, что переданная информация, касающаяся запроса на радиоресурсы радиоканала, конфликтует с запрашиваемыми радиоресурсами радиоканала по меньшей мере для одной второй передачи данных по меньшей мере на одно первое устройство связи или от него.

В соответствии с пятым аспектом, цель достигают посредством компьютерной программы, содержащей команды, при исполнении которых по меньшей мере на одном процессоре по меньшей мере один процессор выполняет один из способов, описанных выше. В соответствии с шестым аспектом вариантов осуществления, цель достигают посредством носителя, содержащего компьютерную программу, описанную выше, причем носитель представляет собой электронный сигнал, оптический сигнал, радиосигнал или машинный носитель информации.

Так как первое устройство связи выполнено с возможностью замечать, что предстоящая передача данных между вторым и третьим устройством связи будет создавать помехи и вызывать конфликт с его собственными предстоящими передачами данных, и, если в этом случае передавать предупреждающее сообщение второму или третьему устройству связи, что оно намеревается осуществить предстоящую передачу данных, то первое устройство связи может заблаговременно ответить любому передающему устройству связи и уведомить его касательно возможных помех или конфликтов. Таким образом, первое устройство связи гарантирует, что процедура обработки помех на передающем устройстве связи осведомлена о собственных передачах данных, что, соответственно, приведет к улучшенной обработке помех с уменьшенными помехами или сниженным числом конфликтов для своих передач данных. Следовательно, улучшается управление помехами в беспроводной сети связи.

Более того, так как второе устройство связи выполнено с возможностью передавать информацию о запросе, который позволяет устройствам связи замечать предстоящую передачу данных между вторым устройством связи и третьим устройством связи и принимать предупреждающие сообщения, т.е. уведомления о помехах, от одного или нескольких устройств связи, показывающие, что предстоящая передача данных второго устройства связи приведет к возникновению помех или конфликта для одного или нескольких устройств связи, то, учитывая эту информацию, второе устройство связи способно улучшить обработку помех для своих передач данных. Это приведет к сокращению помех и числа конфликтов предстоящих передач данных второго устройства связи. Следовательно, улучшается управление помехами в беспроводной сети связи.

Краткое описание чертежей

Варианты осуществления будут теперь описаны более подробно в сочетании с прилагаемыми чертежами.

На фиг. 1 приведена схематическая блок-схема, показывающая варианты осуществления устройств связи в беспроводной сети связи.

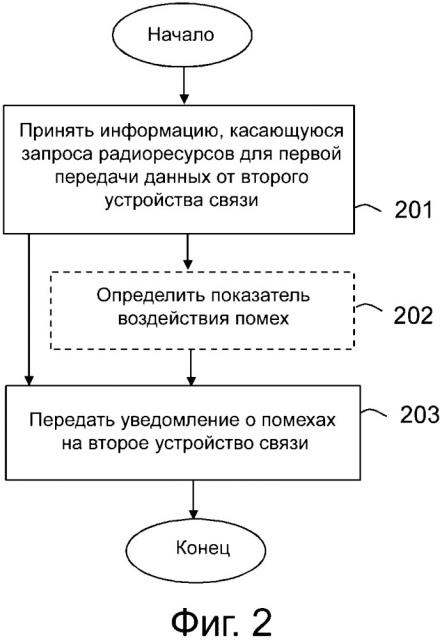

На фиг. 2 приведена блок-схема последовательности действий, показывающая варианты осуществления способа в первом устройстве связи.

На фиг. 3 приведена блок-схема последовательности действий, показывающая варианты осуществления способа во втором устройстве связи.

На фиг. 4 приведена схематическая блок-схема, показывающая варианты осуществления первого устройства связи.

На фиг. 5 приведена схематическая блок-схема, показывающая варианты осуществления второго устройства связи.

Осуществление изобретения

Фигуры являются схематичными и упрощенными для ясности, и на них показаны детали только для понимания представленных в этом документе вариантов осуществления, в то время как другие подробности были опущены.

На фиг. 1 показан пример беспроводной сети 100 связи, в которой можно реализовать представленные в этом документе варианты осуществления. Хотя беспроводная сеть 100 связи описана со ссылкой на фиг. 1 как UDN-сеть, работающая на нелицензированных частотах миллиметрового диапазона, эта сеть может представлять собой UDN-сеть, основанную на других беспроводных технологиях, таких, например, как LTE-Advanced, широкополосный множественный доступ с кодовым разделением каналов (WCDMA), глобальная система мобильных коммуникаций/развитие стандарта GSM с увеличенной скоростью передачи данных (GSM/EDGE), технология широкополосного доступа в микроволновом диапазоне (WiMax), сверхширокополосная подвижная связь (UMB) или GSM сеть или другая 3GPP сотовая сеть или система. Также можно использовать другие беспроводные технологии в нелицензированном спектре, также использующие разделяемые ресурсы передачи, такие, например, как Ethernet, WiFi и т.д.

На фиг. 1 беспроводная сеть 100 связи содержит первый сетевой узел 110 и второй сетевой узел 111. Они также могут называться базовыми радиостанциями, базовыми станциями или точками доступа (AP) в зависимости от реализованной беспроводной технологии. Первый и второй сетевые узлы 110, 111, напр., могут представлять собой eNB, eNodeB или Home Node B, Home eNode B, фемто базовую станцию (БС), пико БС или любой сетевой модуль, способный обслуживать беспроводное устройство в беспроводной сети 100 связи. Первый и второй сетевой узлы 110, 111 также могут представлять собой, напр., контроллеры базовой станции, сетевые контроллеры, транзитные узлы, повторители, точки радиодоступа, выносной радиоблок (RRU) или выносной радиоузел (RRH). Более того, первый и второй сетевые узлы 110, 111 содержат одну или несколько антенн для беспроводной радиосвязи с беспроводными устройствами, расположенными в пределах досягаемости, по воздуху или через радиоинтерфейс, функционирующих на радиочастотах; то есть, сетевой узел 110 может использовать одну или несколько антенн для обеспечения радиопокрытия в пределах одной или нескольких сот.

Кроме того, на фиг. 1 беспроводное устройство 121 расположено в пределах покрытия сетевого узла 110. Таким образом, первое беспроводное устройство 122 выполнено с возможностью осуществлять связь в беспроводной сети 100 связи через сетевой узел 110 по радиоканалу 131. Также, на фиг. 1 другие беспроводные устройства 122, 123 расположены в пределах покрытия сетевого узла 111. Таким образом, эти беспроводные устройства 122, 123 выполнены с возможностью осуществлять связь в беспроводной сети 100 связи через сетевой узел 111 по радиоканалам 132, 133. Кроме того, на фиг. 1 дополнительные беспроводные устройства 124, 125 вовлечены в связь типа устройство-устройство (D2D) и, таким образом, выполнены с возможностью осуществлять связь в беспроводной сети 100 связи по D2D-каналу 134. Беспроводные устройства 121-125 могут представлять собой, напр., такие беспроводные устройства, как мобильные телефоны, сотовые телефоны, персональные цифровые помощники (PDA), смартфоны, планшеты, датчики, оснащенные беспроводным устройством, портативное оборудование (LME) (напр., USB), встроенное портативное оборудование (LEE), устройства машинной связи (MTC), беспроводные устройства с функцией D2D, абонентское оборудование (CPE), и т.д.

Как часть развития представленных вариантов осуществления было отмечено, что помехи, вызванные, например, непредвиденным размещением антенны, углами наклона антенны и адаптивным формированием диаграммы направленности каждым сетевым узлом, могут являться причиной, которая предотвращает стабильную и высокопроизводительную работу UDN-сети, такой, например, как беспроводная сеть 100 связи на фиг. 1.

Кроме того, так как UDN-сеть также обладает большей плотностью развертывания сетевых узлов, чем существующие беспроводные сети, дополнительно повышается значение выполнения точного управления помехами. Чтобы дополнительно усложнить эту проблему, так как радиоканал, используемый в UDN-сети, в большинстве случаев будет использовать большую полосу частот, напр., варьирующуюся от десятков или сотен МГц до больше нескольких ГГц, то управление помехами на увеличенном диапазоне частот станет все более и более сложным. Необходимо решить этот вопрос, чтобы получить эффективный механизм и протокол MAC для управления помехами в UDN-сети. В виду большого количества развернутых сетевых узлов, решение также должно быть гибким и простым.

Эти задачи решают описанные в этом документе варианты осуществления посредством первого устройства связи, выполненного с возможностью замечать, что предстоящая передача данных между вторым и третьим устройствами связи будет мешать или вызывать конфликт с его собственными предстоящими передачами данных, и в этом случае передавать предупреждающее сообщение второму или третьему устройству связи о намерении осуществить предстоящую передачу данных, и посредством второго устройства связи, выполненного с возможностью передавать информацию о запросе, который позволяет устройствам связи замечать предстоящую передачу данных между вторым устройством связи и третьим устройством связи и принимать предупреждающие сообщения, т.е. уведомления о помехах, от одного или нескольких устройств связи, показывающие, что предстоящая передача данных второго устройства связи приведет к возникновению помех или конфликта для одного или нескольких устройств связи.

Следует отметить, что, так как оба сетевых узла 110, 111 и беспроводные устройства 121-125 выполнены с возможностью передавать данные в беспроводной сети 100 связи на фиг. 1, в этом документе и в формуле изобретения их называют устройствами связи. Более того, хотя варианты осуществления описаны здесь со ссылкой на сценарий, представленный на фиг. 1, этот сценарий следует рассматривать не как ограничивающий приведенные здесь варианты осуществления, а только как пример, приведенный для иллюстрации.

Теперь со ссылкой на блок-схему, показанную на фиг. 2, будет описан пример вариантов осуществления способа реализации управления помехами передач данных от второго устройства связи 110 третьему устройству 121 связи в беспроводной сети 100 связи, выполняемого первым устройством связи 122, 124. На фиг. 2 показан пример действий или операций, которые могут быть выполнены первым устройством связи 122, 124.

Действие 201

Первое устройство 122, 124 связи принимает информацию, касающуюся запроса радиоресурсов радиоканала для первой передачи данных от второго устройства 110 связи третьему устройству 121 связи. Это означает, что первое устройство связи 122, 124, которое является нецелевым получателем принятой информации, что обозначено пунктирными областями на фиг. 1, принимает информационные сигналы, переданные от второго устройства 110 связи третьему устройству 121 связи. Это может произойти, так как первое устройство 122, 124 связи может быть расположено возле второго и/или третьего устройства 110, 121 связи и, таким образом, будет принимать сигнал, переданный от второго устройства 110 связи.

Следует отметить, что информация, касающаяся запроса, может представлять собой запрос, сообщение подтверждения или специальное сигнальное сообщение, как будет описано ниже в вариантах осуществления. Более того, также следует отметить, что хотя каждый из этих вариантов осуществления описан независимо, возможно также и любое сочетание этих вариантов осуществления.

В некоторых вариантах осуществления принятая информация, относящаяся к запросу, представляет собой запрос радиоресурсов радиоканала для первой передачи данных от второго устройства 110 связи третьему устройству 121 связи. Это означает, что первое устройство связи 122, 124, которое является нецелевым получателем запроса, даже в таком случае может принять запрос, переданный от второго устройства 110 связи третьему устройству 121 связи. Это может произойти, когда второе устройство 110 связи имеет полезные данные для передачи третьему устройству 121 связи, и второе устройство 110 связи начинает передачу сигналов третьему устройству 121 связи путем отправки запроса радиоресурсов третьему устройству 121 связи. Запрос может представлять собой любую передачу сигналов о резервировании ресурсов, напр., резервирование ресурсов передачи (TxRR), указывающий радиоресурсы, которые второе устройство 110 связи намеревается использовать в радиоканале для первой передачи данных третьему устройству 121 связи. Запрос может быть частью сигнального сообщения MAC.

В некоторых вариантах осуществления принятая информация, касающаяся запроса, представляет собой сообщение подтверждения. Сообщение подтверждения может представлять собой запрос радиоресурсов радиоканала для первой передачи данных от второго устройства 110 связи третьему устройству 121 связи. Это означает, что первое устройство связи 122, 124, которое является нецелевым получателем сообщения подтверждения, даже в таком случае может принять сообщение подтверждения, передаваемое от второго устройства 110 связи третьему устройству 121 связи. Сообщение подтверждения может быть передано от второго устройства 110 связи в виде подтверждения резервирования радиоресурсов, выполненного между вторым устройством 110 связи и третьим устройством 121 связи, например, если второе устройство 110 связи принимает сообщение о подтверждении ресурсов (RC) от третьего устройства 121 связи, выданное в ответ на переданный запрос ресурсов, напр., запрос, описанный в предыдущем варианте осуществления.

В некоторых вариантах осуществления принятая информация, касающаяся запроса, представляет собой специальное сигнальное сообщение первому устройству 122, 124 связи. Специальное сигнальное сообщение может указывать радиоресурсы радиоканала, которые запрашивает второе устройство 110 связи для первой передачи данных третьему устройству 121 связи. Это может произойти, когда второе устройство 110 связи содержит определенный набор устройств связи, в котором содержится по меньшей мере одно первое устройство 122, 124, для формирования направления, которое надо использовать для первой передачи данных третьему устройству 121 связи.

В некоторых вариантах осуществления прием информации, касающейся запроса, может быть выполнен на канале управления, отдельном от радиоканала, по которому осуществляют первую и вторую передачу данных. Другими словами, это означает, что в случае использования радиоресурсов, разделенных на управляющую информацию и информацию с данными, в беспроводной сети 100 связи, информация, касающаяся запроса, может быть получена по каналу управления. В некоторых вариантах осуществления информация, касающаяся запроса радиоресурсов радиоканала, может содержать указание радиоресурсов, которые должно использовать первое устройство 122, 124 связи при осуществлении передачи уведомления о помехах в действии 204, как будет описано ниже.

Действие 202

Как вариант, первое устройство 122, 124 связи после приема во время выполнения действия 201 может определить показатель воздействия помех. Например, это может быть выполнено первым устройством 122, 124 связи с использованием оценки потерь в тракте передачи или выполненных ранее измерений сигнала.

Показатель воздействия помех может показывать уровень помех, которые вызывает первая передача данных в радиоресурсах, указанных в информации, касающейся запроса радиоресурсов радиоканала, на запрошенных радиоресурсах радиоканала для второй передачи данных первому устройству 122, 124 связи или от него. В некоторых вариантах осуществления показатель воздействия помех, например, может представлять собой одно или несколько из следующего: определенный или оцененный уровень мощности помех, прогноз падения отношения сигнал-шум или прогноз падения скорости.

Действие 203

В этом действии, следующем после любого из действий 210 или 203, первое устройство 122, 124 связи передает уведомление о помехах на второе устройство 110 связи, если обнаружено, что принятая информация, касающаяся запроса на радиоресурсы радиоканала, конфликтует с запрашиваемыми радиоресурсами радиоканала для второй передачи данных на первое устройство 121 связи или от него. Это означает, что первое устройство 122, 124 связи может передавать уведомление о помехах, т.е. предупреждающее сообщение, на второе устройство 110 связи, если первая передача данных в соответствии с принятой информацией конфликтует, например, создает помехи или конфликт, с предстоящими передачами данных первого устройства 122, 124 связи, т.е. со второй передачей данных.

Другими словами, например, первое устройство 122, 124 связи может свериться с внутренней базой данных о резервировании ресурсов, содержащейся в первом устройстве 122, 124 связи. Затем, если обнаружено конфликтующее резервирование, напр., временной и частотный блок ресурсов, указанный в принятой информации для первой передачи данных, уже занят другой передачей (напр., второй передачей данных), то первое устройство 122, 124 связи может идентифицировать, что оно является жертвой помех первой передачи данных. Кроме того, в этом случае первое устройство 122, 124 связи может отправить уведомление о помехах на второе устройство 110 связи. Тем не менее, если конфликтующего резервирования в базе данных о резервировании ресурсов в первом устройстве 122, 124 связи нет, то первое устройство 122, 124 связи может ввести запрошенный радиоресурс в базу данных и не отправлять уведомление о помехах. Таким образом, первое устройство 122, 124 связи в этом случае, можно сказать, тихо подтверждает первую передачу данных от второго устройства 110 связи третьему устройству 121 связи.

Это позволяет первому устройству 122, 124 связи информировать второе устройство 110 связи о возможных конфликтующих передачах в первом устройстве 122, 124 связи для радиоресурсов, которые пыталось зарезервировать для первой передачи данных второе устройство 110 связи.

В случае, когда принятая информация, касающаяся запроса, представляет собой запрос, как описано в действии 201, может быть установлено, что запрос конфликтует с запрашиваемыми радиоресурсами радиоканала для второй передачи данных на первое устройство 122, 124 связи или от него, если радиоресурсы, указанные в запросе, по меньшей мере частично перекрывают запрошенные радиоресурсы радиоканала для второй передачи данных от первого устройства 122, 124 связи или на него. Это позволяет первому устройству 122, 124 связи заблаговременно отвечать второму устройству 110 связи, если установлено, что прием запроса на радиоресурсы для первой передачи данных второго устройства 110 связи конфликтует с его собственными будущими передачами данных.

Как вариант, в случае, когда принятая информация, касающаяся запроса, представляет собой сообщение подтверждения, как описано в действии 201, может быть установлено, что сообщение подтверждения конфликтует с запрашиваемыми радиоресурсами радиоканала для второй передачи данных на первое устройство 122, 124 связи или от него, если радиоресурсы, указанные в сообщение подтверждения, по меньшей мере частично перекрывают запрошенные радиоресурсы радиоканала для второй передачи данных от первого устройства 122, 124 связи или на него. Это позволяет первому устройству 122, 124 связи дополнительно отвечать на возможные подтверждения разделяемых ресурсов, т.е. сообщения подтверждения, отправленные от второго устройства 110 связи. Это является преимуществом в том случае, если первое устройство 122, 124 связи было "скрыто" от второго устройства 110 связи, когда оно передало свой запрос радиоресурсов для первой передачи данных второго устройства 110 связи и не получило запрос, так как это позволяет первому устройству 122, 124 связи предоставить второму устройству 110 связи дополнительные возможности обнаружить первое устройство 122, 124 связи.

В соответствии с другой альтернативой, в случае, когда принятая информация, касающаяся запроса, представляет собой специальное сигнальное сообщение, как описано в действии 201, может быть установлено, что специальное сигнальное сообщение конфликтует с запрашиваемыми радиоресурсами радиоканала для второй передачи данных от первого устройства 122, 124 связи или на него, если радиоресурсы, указанные в специальном сигнальном сообщении, по меньшей мере частично перекрывают запрошенные радиоресурсы радиоканала для второй передачи данных от первого устройства 122, 124 связи или на него. Это может быть выполнено, если первое устройство 122, 124 связи ответило на переданный сигнал радиомаяка от второго устройства 110 связи и, таким образом, содержится во множестве устройств связи во втором устройстве 110 связи, определенных вторым устройством 110 связи для определенного направления формирования диаграммы направленности, чтобы предотвратить возможные конфликты при резервировании ресурсов. Вкратце, этот "явный опрос" вторым устройством 110 связи сокращает или устраняет вероятность того, что первое устройство 122, 124 связи не сможет принять или декодировать запрос на радиоресурсы радиоканала для первой передачи данных. Таким образом, преимущественно это позволяет первому устройству 122, 124 связи предоставить второму устройству 110 связи дополнительные возможности обнаружить первое устройство 122, 124 связи.

В соответствии с еще одной альтернативой, может быть установлено, что принятая информация, касающаяся запроса, конфликтует с запрошенными радиоресурсами радиоканала для второй передачи данных от первого устройства 122, 124 связи или на него, если показатель воздействия помех, полученный в действии 202, превышает определенный порог. Это позволяет первому устройству 122, 124 связи оценить степень серьезности помех, вызванных первой передачей второго устройства 110 связи на запрошенных радиоресурсах, напр., путем оценки потерь в тракте передачи или выполненных ранее измерений, и отправить только предупреждающее сообщение, т.е. уведомление о помехах, если степень серьезности превышает заданный порог.

В некоторых вариантах осуществления уведомление о помехах может указывать, что принятая информация, касающаяся запроса на радиоресурсы радиоканала, конфликтует с запрашиваемыми радиоресурсами радиоканала для второй передачи данных от первого устройства 122, 124 связи или на него. Это позволяет первому устройству 122, 124 связи предоставить предупреждающее сообщение второму устройству 110 связи. Более того, в некоторых вариантах осуществления уведомление о помехах может указывать, какие радиоресурсы из радиоресурсов, указанных в принятой информации, касающейся запроса на радиоресурсы радиоканала, конфликтуют с запрашиваемыми радиоресурсами радиоканала для второй передачи данных от первого устройства 122, 124 связи или на него. Это позволяет первому устройству 122, 124 связи предоставить второму устройству 110 связи больше информации, чем просто предупреждающее сообщение.

Например, первое устройство 122, 124 связи может указать в уведомлении о помехах, что частотно-временные блоки ресурсов заняты другими передачами данных, так что второе устройство 110 связи преимущественно может оптимизировать свой следующий запрос радиоресурсов для первой передачи данных. Например, второе устройство 110 связи может предотвратить запрос занятых частотно-временных ресурсов в будущем запросе для первой передачи данных. В другом примере первое устройство 122, 124 связи также может указать в уведомлении о помехах максимальные частотно-временные радиоресурсы, которые может запросить второе устройство 110 связи в следующем запросе для первой передачи данных. В соответствии с еще одним примером, первое устройство 122, 124 связи также может указать в уведомлении о помехах, как долго оно будет занимать частотно-временной радиоресурс, так что второе устройство 110 связи может определить время, когда осуществить следующий запрос радиоресурсов для первой передачи данных.

В некоторых вариантах осуществления уведомление о помехах может содержать один или несколько элементов из следующего списка: значение времени валидности для запрашиваемых радиоресурсов радиоканала для второй передачи данных, идентификационную информацию первого устройства 122, 124 связи, значение приоритета второй передачи данных от первого устройства 122, 124 связи или на него и множество радиоресурсов радиоканала, рекомендованных для первой передачи данных от второго устройства 110 связи на третье устройство 121 связи. Это позволяет первому устройству 122, 124 связи предоставить еще больше информации второму устройству 110 связи. В некоторых вариантах осуществления уведомление о помехах может содержать показатель воздействия помех, определенный при выполнении действия 202.

В некоторых вариантах осуществления передача уведомления о помехах может быть выполнена на канале управления, отдельном от радиоканала, по которому осуществляют первую и вторую передачу данных. Другими словами, это означает, что в случае использования радиоресурсов, разделенных на управляющую информацию и информацию с данными, в беспроводной сети 100 связи, уведомление о помехах может быть передано по каналу управления. Также следует отметить, что в некоторых вариантах осуществления информация, касающаяся запроса радиоресурсов радиоканала, содержит указание радиоресурсов, которые должно использовать первое устройство 122, 124 связи при осуществлении передачи уведомления о помехах, причем уведомление о помехах может быть передано с использованием радиоресурсов, указанных в индикации. Индикация, например, может показывать специфическое множество блоков ресурсов в радиоканале или в отдельном канале управления, если используют радиоресурсы, разделенные на управляющую информацию и информацию с данными, в беспроводной сети 100 связи. Здесь, первое устройство 122, 124 связи может случайно выбирать один из указанных управляющих блоков ресурсов для передачи уве
