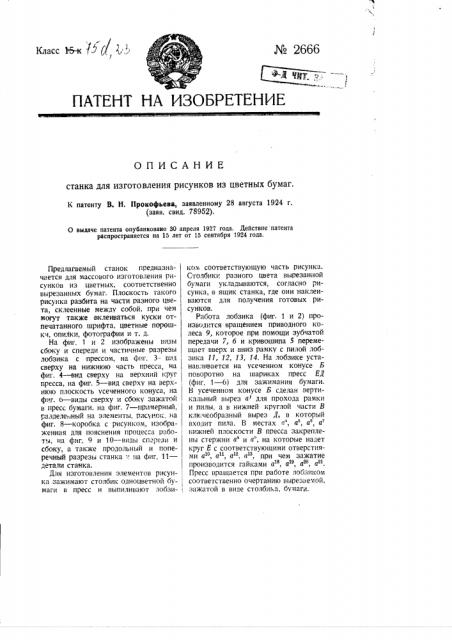

Класс Я-и /5 О,, "l № 2666

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ станка для изготовления рисунков из цветных бумаг.

К патенту В. Н. Прокофьева, заявленному 28 августа 1924 r. (ваяв. свид. 78952).

О выдаче патента опубликовано 30 апреля 1927 года. Действие патента распространяется на 15 лет от 15 сентября 1924 года.

Предлагаемый станок предназначается для массового изготовления рисунков из цветных, соответственно вырезанных бумаг. Плоскость такого рисунка разбита на части разного цвета, склеенные между собой, при чем могут также вклеиваться куски отпечатанного шрифта, цветные порошки, опилки, фотографии и т. д.

На фиг. 1 и 2 изображены виды сбоку и спереди и частичные разрезы лобзика с прессом, на фиг. 3- вид сверху на нижнюю часть пресса, на фиг. 4 — вид сверху на верхний круг пресса, на фиг. 5 — вид сверху на верхнюю плоскость усеченного конуса, на фиг. б — виды сверху и сбоку зажатой в пресс бумаги, на фиг. 7 — примерный, разделен ный на элементы, рис иск, на фиг. 8 — коробка с рисунком, изображенная для пояснения процесса работы. на фиг. 9 и 10 — виды спе",еди и сбоку, а также продольный и поперечный разрезы станка i на фиг. 11— детали станка.

Для изготовления элементов рисунка "-ажимают столбик одноцветной бумаги в пресс и выпиливают лобзиком соответствующую часть рисунка.

Столбики разного цвета вырезанной бумаги укладываются, согласно рисунка, в ящик станка, где они наклеиваются для получения готовых рисунков.

Работа лобзика (фиг. 1 и 2) производится вращением приводного колеса 9, которое при помощи зубчатой передачи 7, б и кривошипа 5 перемещает вверх и вниз рамку с пилой лобзика 11, 12, 13, 14. На лобзике устанавливается на усеченном конусе Б поворотно на шариках пресс ЕД (фиг. 1 — б) для зажимания бумаги.

В усеченном конусе Б сделан вертикальный вырез а для прохода рамки и пилы, а в нижней круглой части В ключеобразный вырез Д, в который входит пила. В местах -", а, а, а нижней плоскости В пресса закреплены стержни а и а", на которые надет круг E с соответствующими отверстиями а", а", а", а", при чем зажатие производится гайками а", а", а", а".

Пресс вращается при работе лобзиком соответственно очертанию вырезаемой, зажатой в виде столбика, бумаги.

На фиг. 6 изображен примерный рисунок, состоящий из частеч 1, 2, 3 и 4 (фиг. 6, 7, 8), ограниченных указанными контурами. Если, например, часть 1 голубая, то вырезают из глубой бумаги колонку по очер.ганию .асти 1, затем выреза.от ко,опку другого цвета 2, затем части 3 (доми. аj, затем части 4 (земля). Если сложить все эти цветные столбики, согласно рисунка, в коробку 8 и ась:пать в пустое место, например, порошок желтой краски и помазать клеем кусок бумаги, равный площади коробки, то клейкая сторона бумати снимет при наложении все элементы рисунка, и на бумаге получится готовый рисунок.

Для массового производства грименяется станок (фиг. 9, 10 и 11), снабженный ящиком 3 с цветными элементами рисунка в виде столбиков, передвигаемого периодически вверх у о

1 кояткой 10 при помощи зубчатой передачи 7, 9 и винта 5. К боковым сторонам коробки 3 прикреплены на петлях 11, 12 таллер 1 и таллер 2, иъ которых последний длиннее таллера 1 на ширину коробки и изогнут для того, чтобы при прикладывании его к"таллеру 1 он не . задевал колонки бумаги в коробке 3. Таллер 1 служит

1 для поддержки бумаги, на которую переносится рисунок, а таллер 2 снабжен продолжением 13 для переноса на вышеозначенный лист бумаги таллера 1 клея, наносимого на часть 13 клеевым валиком 2б. Станок снабжен полуколесом 1б с рукояткой 17, при . вращении которого по стрелке 18 стержень 19 поворачивает таллер 1 до прихода 19 в положение 20 и, если на таллере 1 лежала смазанная клеем бумага, к ней приклеиваются цветные бумаги из коробки 3, так что получается рисунок. О; нсвременно зубча-, тая часть 21 полуколеса 1б выдвигает рейку 22 в положение 23, так что она соскакивает с последнего зубца полуколеса 1б, пос.-.е чего груз 2 приводит ее в прежнее положение. Таким образом, валик 2б наносит клей, находящийся в резервуаре 32, на часть 13 таллера 2 и возвращается ai свое первоначальное положение. При обратном вращении полуколеса 1б захватывается посредством стержня 33 талдер 2, так что его плоскость 13 с наложенным клеем ложится на таллер 1 с подготовленным листом бумаги и переносит на него клей. Таким образом, работа состоит в поворачи вании полуколеса то по стрелке 18, то против, при чем каждый раз производится наклейка и снимание готового Рисунка.

Первый зубец а рейки 22 сделан поворотным на оси а и находится под давлением пружины а" (фиг. 11) для свободного прохождения рейки при обратном движении полЧколеса (зубец аз отклоняется от защемления); при движении в противоположную сторону зацепление возможно вследствие того, что зубец а опирается на плечо. 24. Стержень 33, захватывающий таллер 2 и приводящий его к таллеру 1, поворачивается после этого так, что свободный таллер 2 возвращается в первоначальное положение пружиной <1 .

Такой же пружиной возвращается в первоначалЬное положение таллер 1.

ПРЕДМЕТ ПАТЕНТА.

1. Станок для изготовления рисунков из цветных. бумаг, отличающийся применением (фиг. 9 — 11) передвигаемого вверх рукояткой 10 ящика 3 с цветными элементами рисунка и двух таллеров 1 и 2, из коих первый слу-. жит для поддержки листа бумаги, на который переносится рисунок, а второй — снабжен продолжением 13 для переноса на лист бумаги первого тал-. лера клея, наносимого на часть 13 клеевым валиком 2б.

2. При станке, указанном в п. 1, применение приспособления для изготовления элементов рисунка из цветных бумаг, состоящего из пресса ЕД (фиг. 6) для зажима бумаги и лобзика (фиг. 1 — 5) 11 — 15 для выпиливания из бумаги соответствующих частей рисунка.

Типо-литография «Красный Пеиатнии», Ленинград, Ме>ндународный, 75.
