Реферат

Область техники, к которой относится изобретение

Настоящее изобретение в целом относится к устройству отражательного дисплея, имеющему гибкую панель отображения и электронные схемы драйвера для возбуждения гибкой панели отображения, и к способам формирования гибкого блока отображения для устройства отражательного дисплея с гибкой панелью отображения и электронными схемами драйвера для возбуждения гибкой панели отображения, и, более конкретно, к совмещенным дисплеям, содержащим отражательную, например, электрофоретическую, среду отображения.

Предпосылки создания изобретения

Как правило, при обеспечении дисплеев большой площади сталкиваются с трудностями. Например, большие плазменные и жидкокристаллические (ЖК) дисплеи являются дорогостоящими, а в случае наружного применения подвержены повреждению. Совмещенные дисплеи могут предложить новую экономически целесообразную альтернативу, например, обеспечивая большой производственный выход. Такие совмещенные дисплеи содержат множественные блоки отображения, выполненные с возможностью обеспечения большего дисплея, который может отображать изображение на соответственно большой площади, например, более 2м². Ниже обсуждены совмещенные жидкокристаллические (ЖК), рирпроекционные и светодиодные (СИД) дисплеи.

Совмещенные жидкокристаллические (ЖК) дисплеи, такие как показанные на Фиг. 1, могут обеспечить одно или более из следующих преимуществ: использование стандартных жидкокристаллических (ЖК) дисплеев; хорошее разрешение; хорошие цветовые характеристики. Однако они могут страдать от одного или более из следующих недостатков: различие в яркости и цвете между соседними дисплеями; большой зазор между соседними дисплеями; излучательные дисплеи трудны для считывания в случаях наружного применения. Кроме того, совмещенные жидкокристаллические (ЖК) дисплеи, как правило, имеют большой зазор примерно 20 мм между соседними дисплеями, делая отображаемое на дисплее изображение не непрерывным.

Совмещенные рирпроекционные дисплеи, такие как показанные на Фиг. 2, могут обеспечить одно или более из следующих преимуществ: неразрывные дисплеи, то есть между соседними дисплеями имеется очень небольшой зазор; хорошее разрешение. Однако они могут страдать от одного или более из следующих недостатков: различие в яркости и цвете между соседними дисплеями; для проецирования изображения требуется дополнительное пространство; излучательные дисплеи трудны для считывания в случаях наружного применения; большое энергопотребление и тепловыделение.

Совмещенные светодиодные (СИД) дисплеи, такие как показанные на Фиг. 3, могут обеспечить одно или более из следующих преимуществ: модульная система; неразрывность. Однако они могут страдать от одного или более из следующих недостатков: низкое разрешение, например, шаг пикселя равен 6-8 мм; высокая стоимость; большое энергопотребление; большой вес.

Остается потребность в способе обеспечения усовершенствованного совмещенного дисплея. Такой дисплей может иметь одно или более из следующих иллюстративных преимуществ: уменьшенный и/или минимизированный зазор между совмещенными блоками отображения, идеально подходящий для отображения изображения по меньшей мере практически неразрывного; облегченный; малое энергопотребление; гибкость для обеспечения возможности выполнения конформных форм; тонкий, например, <1 см; хорошее разрешение (низкое или высокое в зависимости от требований); меньшее количество электронных схем драйвера; и/или большая надежность и т.д. Например, дисплей может представлять меньшую опасность при падении сверху на людей в случае, когда он, например, облегченный и/или более надежный (например, не разбивается и/или не является абсолютно жестким для поглощения какого-либо удара).

Сущность изобретения

Согласно первому аспекту настоящего изобретения, обеспечивается устройство отражательного дисплея, имеющее гибкую панель отображения и электронные схемы драйвера для возбуждения гибкой панели отображения, при этом гибкая панель отображения содержит по меньшей мере первый и второй гибкие блоки отображения, при этом электронные схемы драйвера выполнены с возможностью возбуждения упомянутых гибких блоков отображения для отображения соответствующих областей изображения, при этом упомянутые первый и второй гибкие блоки отображения являются смежными и каждый из них содержит: отображающий слой, содержащий среду отображения; и управляющий слой, имеющий заднюю панель и подложку для поддержки задней панели, предназначенной для управления упомянутым отображающим слоем для отображения области изображения, причем: электронные схемы драйвера содержат первый блок электронных схем возбуждения, предназначенный для управления задней панелью упомянутого первого блока отображения, и второй блок электронных схем возбуждения, предназначенный для управления задней панелью упомянутого второго блока отображения, упомянутый первый блок электронных схем возбуждения расположен на упомянутом первом блоке отображения, а упомянутый второй блок электронных схем возбуждения расположен на упомянутом втором блоке отображения, упомянутый блок электронных схем возбуждения смонтирован позади упомянутой подложки упомянутого смежного блока отображения, чтобы тем самым практически скрыть упомянутый блок электронных схем возбуждения от пользователя, смотрящего на упомянутую область изображения, отображаемую на упомянутом смежном блоке отображения, при этом отображающий слой упомянутого смежного блока отображения находится перед упомянутой подложкой, при этом упомянутый блок электронных схем возбуждения прикреплен к упомянутому смежному блоку отображения.

(Блок электронных схем возбуждения, смонтированный позади подложки, дополнительно может быть расположен позади других слоев, прикрепленных к задней поверхности подложки в варианте осуществления. Блок электронных схем может быть наиболее удаленным, задней поверхностью смежного блока отображения, при этом отображающий слой того блока отображения является видимым со стороны передней поверхности этого блока отображения. Предпочтительно блок электронных схем возбуждения монтируется позади задней стороны упомянутого смежного блока отображения, при этом отображающий слой упомянутого смежного блока отображения является видимым на передней, отображающей стороне упомянутого блока отображения).

Соответственно, вариант осуществления, таким образом, может содержать ряд совмещенных блоков отображения, например, соседствующих в общей плоскости или у которых перекрываются края, для обеспечения большей общей панели отображения. Преимущественно по всей панели в итоге может быть получена практически непрерывная область отображения, по меньшей мере как это кажется пользователю. Этого можно достичь посредством размещения блоков электронных схем возбуждения блоков отображения на нижних сторонах их соответствующих блоков отображения, так что зазор между активными областями отображения соседних блоков отображения в пределах плоскости отображающего слоя(ев) блоков отображения не является необходимым для электронных схем возбуждения или для соединений с такими электронными схемами.

Например, блок электронных схем возбуждения позади задней стороны можно считать как находящийся ниже и/или позади блока отображения, при наблюдении блока отображения со стороны просмотра панели отображения, то есть, если смотреть на панель отображения сверху и/или спереди среды отображения.

Предпочтительно упомянутый или каждый такой блок электронных схем возбуждения позади такой задней стороны блока отображения является практически скрытым от взгляда пользователя от передней стороны. Например, возможен случай, когда блок электронных схем возбуждения полностью скрыт от пользователя блоком отображения, который он возбуждает, или если блок электронных схем возбуждения находится не позади блока отображения, который он возбуждает, а скрыт за перекрывающим краем соседнего блока отображения.

Панель может быть использована для отображения полного изображения или группы меньших изображений. Соответственно, каждая упомянутая область изображения может быть целым изображением или частью большего полного изображения.

Дополнительно предпочтительно, первый и второй блоки отображения располагаются таким образом, что на границе раздела между отображающими слоями смежных блоков отображения практически не видны зазоры, в частности, при наблюдении панели отображения со стороны просмотра панели отображения. Такой зазор можно считать в качестве бокового (например, в плоскости отображающего слоя(ев)), то есть, не принимая во внимание какой-либо вертикальный переход в варианте осуществления от верхней поверхности одного отображающего слоя до верхней поверхности перекрывающего отображающего слоя. Предпочтительно, чтобы активные области отображающих слоев смежных блоков отображения являлись практически прямо противоположными (даже соприкасались) на границе раздела между упомянутыми блоками отображения, чтобы в зазоре на границе раздела между отображающими слоями практически ничего не находилось, кроме, возможно, герметизации.

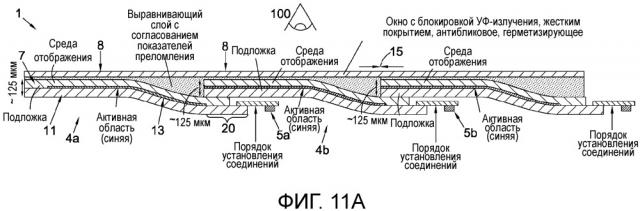

В одной концепции краевая область первого блока отображения имеет выступающую часть за пределы отображающего слоя первого блока отображения, упомянутая выступающая часть прикреплена к упомянутому первому блоку электронных схем возбуждения; и при этом второй блок отображения перекрывает упомянутый первый блок отображения, так что практически скрывает упомянутый первый блок электронных схем возбуждения от пользователя, смотрящего на упомянутую область изображения, отображаемую на втором смежном блоке отображения. Соответственно, второй блок отображения может перекрывать первый блок отображения таким образом, что первый блок электронных схем возбуждения находится позади второго блока отображения (по меньшей мере при наблюдении устройства со стороны просмотра). Соответственно, блок отображения может быть изогнут так, что он частичного простирается под смежным блоком отображения, тем самым перекрывающая краевая область блока отображения скрывает край изогнутого блока при наблюдении первого блока отображения со стороны просмотра. В частности, второй блок отображения может перекрывать первый блок отображения таким образом, что выступающая часть находится позади второго блока отображения. Когда электронные схемы возбуждения прикреплены к такому краю, такие электронные схемы могут быть скрыты от пользователя. В итоге активные области отображающих слоев блоков отображения могут быть непосредственно смежными для обеспечения практически непрерывной общей поверхности отображения. Предпочтительно, передние поверхности соседних блоков отображения на границе раздела между ними находятся в практически общей плоскости, например, точно заподлицо, однако в других вариантах осуществления из-за перекрытия может быть вертикальный переход, который, как правило, является практически незаметным для пользователя.

Дополнительно может быть обеспечено устройство, в котором упомянутый второй блок отображения перекрывает упомянутый первый блок отображения, тем самым практически скрывая краевую область отображающего слоя первого блока отображения от пользователя, смотрящего на упомянутую область изображения, отображаемую на втором смежном блоке отображения. Соответственно, второй блок отображения может перекрывать первый блок отображения таким образом, что краевая область отображающего слоя первого блока отображения находится позади краевой области отображающего слоя второго блока отображения (по меньшей мере при наблюдении устройства со стороны просмотра). В варианте осуществления для представления практически непрерывной поверхности пользователю, наблюдающему со стороны просмотра, таким образом могут появиться активные/возбужденные области отображающих слоев смежных блоков отображения (не принимая во внимание любой в целом незаметный переход вследствие перекрытия в менее предпочтительном варианте осуществления по сравнению с вариантом осуществления, в котором передние поверхности блоков отображения располагаются практически заподлицо).

В другой концепции первый блок электронных схем возбуждения прикрепляется к задней поверхности первого блока отображения (таким образом, предпочтительно смонтирован позади подложки, например, смонтирован на упомянутой задней поверхности первого блока отображения); и каждый из упомянутых первого и второго упомянутых блоков отображения имеет краевую область, содержащую межслойное соединение через подложку блока отображения, при этом межслойное соединение электрически связано с задней панелью блока отображения, при этом упомянутые краевые области первого и второго блоков отображения являются смежными, при этом устройство отображения содержит: электропроводящий слой межсоединений, расположенный на задней поверхности первого блока отображения и на задней поверхности второго блока отображения, при этом слой межсоединений простирается между упомянутыми межслойными соединениями, при этом упомянутые первый или второй блок электронных схем возбуждения связан с упомянутым электропроводящим слоем межсоединений.

Такой вариант монтажа на задней стороне может обеспечить возможность скрыть электронные схемы возбуждения ниже/позади блока отображения, при просмотре блока отображения спереди, то есть, когда пользователь смотрит на среду отображения блока отображения. Подобным образом, электропроводящий слой (например, металлический слой, предпочтительно напыляемый, например, золото) может быть ниже/позади блока отображения при просмотре блока отображения спереди. Соответственно, вариант осуществления может использовать межслойные соединения на смежных краях соседних блоков отображения для установления соединения от задней панели до блока электронных схем драйвера, которое предпочтительно скрыто от пользователя, смотрящего на переднюю сторону отображения блока отображения. Предпочтительно, блок электронных схем возбуждения монтируется непосредственно на соответствующие электропроводящие слои (например, присоединен с использованием припоя или ACF).

Согласно второму аспекту настоящего изобретения обеспечивается устройство отражательного дисплея, имеющее гибкую панель отображения и электронные схемы драйвера для возбуждения гибкой панели отображения, при этом гибкая панель отображения содержит по меньшей мере первый и второй гибкие блоки отображения, при этом электронные схемы драйвера, выполненные с возможностью возбуждения упомянутых гибких блоков отображения для отображения соответствующих областей изображения, при этом упомянутые первый и второй гибкие блоки отображения являются смежными и каждый из них содержит: отображающий слой, содержащий среду отображения; и управляющий слой, имеющий заднюю панель и подложку для поддержки задней панели, при этом задняя панель предназначена для управления упомянутым отображающим слоем для отображения области изображения, при этом устройство отображения содержит: межсоединение, предназначенное для электрической связи первого и второго гибких блоков отображения таким образом, что по меньшей мере один сигнал для возбуждения задней панели первого блока отображения может быть принят от задней панели второго блока отображения.

В варианте осуществления преимущественно электронные схемы драйвера находятся за пределами периферийного участка панели отображения и/или по меньшей мере первый блок отображения практически не имеет смонтированных на нем электронных схем драйвера. Этого можно добиться посредством обеспечения выступающей части(ей), предназначенной для простирания и открытия электродов задней панели, так что такие электроды соседних блоков могут быть электрически взаимосвязаны, например, с использованием припоя или ACF. Например, блоки отображения могут быть эффективно шлейфово-подключенными в по меньшей мере одном направлении. Электроды истоков (управляющие электроды) соответствующих дисплеев в цепи из двух или более дисплеев могут быть подключены для эффективного обеспечения одиночного электрода на панели отображения, при этом одиночный электрод простирается из периферийных электронных схем драйвера. Предпочтительно межсоединение содержит электропроводящее соединение, например, ACF или паяное, предназначенное для физического соединения, преимущественно посредством практически (включая полное) жесткого физического и электрического соединения первого и второго блоков отображения.

Дополнительно может быть обеспечено устройство отражательного дисплея, в котором упомянутое межсоединение предназначено для физической связи по меньшей мере одного электрода упомянутого первого блока отображения с по меньшей мере одним электродом второго блока отображения, при этом упомянутый по меньшей мере один электрод первого блока отображения электрически связан с задней панелью упомянутого первого блока отображения, а упомянутый по меньшей мере один электрод второго блока отображения электрически связан с задней панелью упомянутого второго блока отображения. Соответственно, например, задние панели первого и второго блоков отображения могут совместно иметь по меньшей мере один электрод истока или управляющий электрод. В зависимости от способности к возбуждению, например, от полного выходного сопротивления и/или максимального тока на выходе, электронных схем драйвера, которые предпочтительно располагаются на внешнем краю общей панели отображения, такой общий электрод может простираться через два или большее число совмещенных блоков отображения, например, через 5 или 10. Электронные схемы драйвера могут быть обеспечены вдоль одного края панели для возбуждения общих электродов истоков и/или вдоль другого края панели для возбуждения общих управляющих электродов. Подобным образом, другие токопроводящие дорожки/электроды, такие как опорные линии передачи мощности и напряжения, могут простираться от таких электронных схем драйвера через серии блоков отображения.

Дополнительно может быть обеспечено устройство отражательного дисплея, в котором: управляющий слой первого блока отображения имеет выступающую часть за пределами отображающего слоя первого блока отображения, при этом выступающая часть содержит по меньшей мере один электрод, электрически связанный с задней панелью первого блока отображения; а упомянутое межсоединение электрически связывает упомянутый по меньшей мере один электрод с задней панелью второго блока отображения таким образом, что упомянутый по меньшей мере один сигнал мог быть принят посредством упомянутого по меньшей мере одного электрода. Такая выступающая часть может обеспечить возможность электроду(ам), подлежащему открытию и таким образом связываемому, например, с использованием припоя и/или ACF, принимать сигнал от краевых электронных схем.

Дополнительно может быть обеспечено устройство отражательного дисплея, в котором задняя панель каждого из упомянутых первого и второго гибких блоков отображения содержит множество транзисторов, управляющих электродов и электродов истоков, при этом: каждый упомянутый транзистор упомянутого гибкого блока отображения выполнен с возможностью приема управляющего сигнала от упомянутого управляющего электрода и сигнала истока от упомянутого электрода истока и выполнен с возможностью возбуждения области среды отображения гибкого блока отображения посредством управляемого прохождения упомянутого принятого сигнала истока, упомянутое управляемое прохождение происходит под управлением упомянутого принятого управляющего сигнала; и при этом по меньшей мере один электрод упомянутого первого блока отображения содержит упомянутый управляющий электрод, а упомянутый по меньшей мере один электрод упомянутого второго блока отображения содержит упомянутый управляющий электрод, при этом межсоединение предназначено для электрической связи между упомянутыми управляющими электродами.

Дополнительно может быть обеспечено устройство отражательного дисплея, в котором задняя панель каждого из упомянутых первого и второго гибких блоков отображения содержит множество транзисторов, управляющих электродов и электродов истоков, при этом: каждый упомянутый транзистор упомянутого гибкого блока отображения выполнен с возможностью приема управляющего сигнала от упомянутого управляющего электрода и сигнала истока от упомянутого электрода истока и выполнен с возможностью возбуждения области среды отображения гибкого блока отображения посредством управляемого прохождения упомянутого принятого сигнала истока, упомянутое управляемое прохождение происходит под управлением упомянутого принятого управляющего сигнала; и при этом упомянутый по меньшей мере один электрод упомянутого первого блока отображения содержит упомянутый электрод истока, и упомянутый по меньшей мере один электрод упомянутого второго блока отображения содержит электрод истока, при этом межсоединение предназначено для электрической связи между упомянутыми электродами истоков.

Предпочтительно, электронные схемы драйвера содержат блок электронных схем драйвера, расположенный за пределами края, например, на периферийном участке и/или в обводной/периферийной рамке упомянутой панели отображения. Однако, дополнительно или альтернативно, электронные схемы драйвера могут быть обеспечены под любой частью гибкой панели отображения при условии, что это не затруднит просмотр желаемых активных областей отображающих слоев совмещенных блоков.

Тем не менее, в целом предпочтительно, чтобы ни один из упомянутых первого и второго блоков отображения не имел смонтированных на нем электронных схем драйвера, а наиболее предпочтительно, чтобы электронные схемы драйвера не монтировались на любом из блоков отображения совмещенного дисплея, имеющего больше, чем первый и второй блоки отображения (кроме случая, когда такой монтаж на блоках отображения на краю общей панели помогает поддерживать электронные схемы драйвера, расположенные за пределами панели).

В одной концепции управляющий слой второго блока отображения имеет выступающую часть за пределами отображающего слоя второго блока отображения, при этом выступающая часть содержит по меньшей мере один электрод, электрически связанный с задней панелью второго блока отображения; при этом межсоединение связывает выступающие части первого и второго блоков отображения на границе раздела между упомянутыми смежными блоками отображения и: по меньшей мере одна упомянутая выступающая часть упомянутого блока отображения имеет кривизну в направлении к ненаблюдаемой стороне блока отображения (к той стороне, от которой пользователь может посмотреть на не отображающую заднюю поверхность блока), при этом область изображения, отображаемая на отображающем слое, является видимой на передней поверхности, упомянутая кривизна предназначена для уменьшения зазора между отображающими слоями смежных блоков отображения на упомянутой границе раздела. Предпочтительно зазор устраняется посредством уменьшения, приводящего периферийный участок соседних активных областей отображающего слоя практически в контакт, или по меньшей мере зазор уменьшается до ширины менее чем примерно 1 мм. Соответственно, соседние блоки отображения могут быть физически и/или электрически соединены посредством соединения смежных соответствующих выступающих частей блоков, при этом выступающие части изгибаются назад таким образом, что соединенные поверхности выступающих частей находятся друг напротив друга, а активные (возбуждаемые) области отображающего слоя блоков приближаются друг к другу более плотно, чем в случае, когда выступающие части не изгибаются назад, например, от общей плоскости отображающих слоев.

Дополнительно может быть обеспечена концепция, в которой кривизна по меньшей мере одной из связанных выступающих частей составляет примерно 90 градусов, так что выступающие части простираются практически перпендикулярно отображающему слою по меньшей мере одного упомянутого смежного блока отображения, например, выступающие части изгибаются под прямыми углами к их соответствующим отображающим слоям и в противоположную сторону(ы) просмотра блоков или панели отображения.

Ввиду вышеизложенного, концепция может преимущественно обеспечить устройство отражательного дисплея, в котором кривизна по меньшей мере одной из упомянутых выступающих частей является такой, что отображающие слои смежных блоков отображения прямо противоположны на границе раздела между блоками. Соответственно, в зазоре на границе раздела между блоками может практически ничего не находиться, кроме, возможно, герметизации (предпочтительно прозрачной и/или предназначенной для повышения прочности, и/или защиты от влаги), предпочтительно активные области отображения блоков находятся в практически непосредственном контакте.

Дополнительно может быть обеспечено устройство отражательного дисплея, в котором по меньшей мере одна упомянутая выступающая часть содержит токопроводящую дорожку упомянутого электрода, упомянутая кривизна является такой, что упомянутая токопроводящая дорожка электрода изгибается, при этом выступающая часть дополнительно содержит токопроводящий полимер, предпочтительно эластичный, такой как Pedot, поверх токопроводящей дорожки электрода. Такой покрывающий слой поверх такой токопроводящей дорожке(к) (предпочтительно нанесенный непосредственно на поверхность, то есть контактирующий с токопроводящей дорожкой(ами)), может снизить растрескивание и/или вероятность размыкания цепи вдоль токопроводящей дорожки, причем вероятность такого размыкания в токопроводящей дорожке может быть увеличена, в ином случае, из-за деформации вследствие кривизны.

В другой концепции второй блок отображения содержит межслойное соединение через подложку второго блока отображения; и при этом второй блок отображения перекрывает выступающую часть упомянутого первого блока отображения таким образом, что упомянутое межслойное соединение располагается поверх выступающей части первого упомянутого смежного блока отображения, при этом упомянутое межсоединение содержит упомянутое межслойное соединение. Соответственно, вариант осуществления может скрыть выступающую часть одного блока отображения позади соседнего блока отображения по меньшей мере с перспективы пользователя, смотрящего на изображение на панели отображения.

Предпочтительно устройство содержит анизотропную электропроводящую пленку (ACF), расположенную для установления электрической связи между межслойным соединением и вторым блоком отображения, например, для связи межслойного соединения первого блока с задней панелью первого блока. Преимущественно межслойное соединение обеспечивает электрическую проводимость между задними панелями блоков и/или связь между шинами питания и/или заземления между блоками.

Дополнительно предпочтительно, что подложка и активная область отображающего слоя второго блока отображения простираются поверх выступающей части первого блока отображения. Таким образом, активные области соседних блоков могут располагаться практически смежно непосредственно друг с другом (не принимая во внимание менее предпочтительный вариант осуществления, в котором блоки отображения практически не располагаются заподлицо, любой переход вследствие перекрытия блоков в вариантах осуществления практически незаметен пользователю, смотрящему на изображение(я) на блоках).

Дополнительно может быть обеспечено устройство, в котором выступающая часть упомянутого первого блока отображения содержит токопроводящую дорожку электрода и электропроводящий полимер, такой как Pedot, поверх токопроводящей дорожки электрода. Подобно вышеописанному, такой слой полимера предпочтительно нанесен непосредственно на токопроводящую дорожку(и), снижает вероятность нарушения электропроводности дорожки, например, из-за изгиба устройства в процессе использования.

Предпочтительно, что по меньшей мере подложка, содержащая межслойное соединение, является пластмассовой подложкой. Межслойное соединение затем может быть сформировано посредством лазерной абляции подложки. Это может являться преимущественным, например, по сравнению с устройством отображения, имеющим стеклянную подложку, которая подвержена раскалыванию или растрескиванию в процессе формирования межслойного соединения или из-за дислокаций, последовательно образуемым в точках механических напряжений на межслойном соединении.

В любом вышеописанном варианте осуществления предпочтительно, чтобы зазор между упомянутыми отображающими слоями упомянутых смежных первого и второго блоков отображения имел минимальную ширину менее чем примерно 1 мм.

Предпочтительно, чтобы по меньшей мере один из упомянутых смежных блоков отображения содержал выравнивающий слой, расположенный на задней панели блока отображения, предназначенный для снижения растрескивания электрических токопроводящих дорожек задней панели.

Предпочтительно, чтобы подложка по меньшей мере смежного блока отображения содержала ПЭНФ (например, 50 мкм) или ПЭТФ (например, 50 или 125 мкм). В связи с этим, однако, следует отметить, что предпочтительной является более тонкая подложка.

Предпочтительно, чтобы среда отображения содержала электрофоретическую, электросмачиваемую, электрожидкостную среду отображения. В качестве альтернативы дисплей может быть дисплеем на органических светодиодах (ОСИД).

Дополнительно, необязательно электронные схемы драйвера выполнены с возможностью возбуждения упомянутых гибких блоков отображения для отображения изображения, содержащего упомянутые соответствующие области изображения.

Преимущественно, дополнительно может быть обеспечено устройство отражательного дисплея по любому из вышеупомянутых аспектов и дополнительных вариантов осуществления, в которых электрическая разводка (например, токопроводящие дорожки, электроды) между упомянутой задней панелью (например, предпочтительно цепью для возбуждения активной области отображающего слоя) первого упомянутого блока отображения и блоком электронных схем возбуждения, выполненным с возможностью возбуждения упомянутой задней панели, располагается позади смежного упомянутого блока отображения, тем самым упомянутый блок электронных схем возбуждения практически скрыт от пользователя, смотрящего на область изображения, отображаемую на первом блоке отображения.

Согласно другому аспекту настоящего изобретения обеспечивается способ формирования гибкого блока отображения для устройства отражательного дисплея с гибкой панелью отображения и электронными схемами драйвера для возбуждения этой гибкой панели отображения, при этом гибкая панель отображения содержит по меньшей мере упомянутые первый и второй гибкие блоки отображения, электронные схемы драйвера выполнены с возможностью возбуждения упомянутых гибких блоков отображения для отображения соответствующих областей изображения, при этом упомянутые первый и второй гибкие блоки отображения являются смежными, при этом блок отображения имеет отображающий слой, содержащий среду отображения, и имеет управляющий слой, имеющий заднюю панель и подложку для поддержки задней панели, предназначенной для управления упомянутым отображающим слоем для отображения области изображения, при этом способ содержит: обработку технологического элемента, содержащего упомянутую подложку, упомянутый отображающий слой и упомянутую заднюю панель, при этом упомянутый элемент приклеивается к практически жесткой пластине в процессе упомянутой обработки, упомянутая пластина предназначена для поддержки упомянутого блока и для уменьшения деформации отображающего слоя в процессе упомянутой обработки; практически предотвращения упомянутого склеивания после упомянутой обработки; отделение упомянутого блока от упомянутой пластины, когда упомянутое склеивание практически предотвращено; и нанесение, например, испарением или напылением, электропроводящего слоя на заднюю поверхность упомянутого блока, при этом отображающий слой является видимым через переднюю, отображающую поверхность блока, упомянутое нанесение выполняется после открытия задней поверхности в результате упомянутого отделения. (Отображающий слой может быть на передней стороне блока, упомянутое нанесение выполняется после открытия задней стороны в результате упомянутого отделения). В местах, где склеивание обеспечивается посредством термочувствительного адгезива, ослабления или остановки склеивания можно добиться посредством изменения, например, снижения температуры (или повышения, если склеивание меньше при более высокой температуре). В качестве альтернативы, адгезив может быть адгезивом, ослабляемым ультрафиолетовым излучением. В любом случае способ может соответственно содержать этап переворачивания блока для нанесения электропроводящего слоя на заднюю сторону.

Способ может дополнительно содержать монтаж на электропроводящем слое блока электронных схем возбуждения, при этом предпочтительно упомянутый монтаж включает использование припоя или ACF для соединения блока электронных схем возбуждения с электропроводящим слоем.

Способ может дополнительно содержать соединение электропроводящего слоя с электродом другого упомянутого блока отображения, предпочтительно с использованием ACF или припоя. Соответственно, электропроводящий слой может являться частью канала передачи сигналов и/или питания между соседними блоками отображения, например, между их задними панелями. Дополнительно или альтернативно, соединение может обеспечить межсоединение, которое электрически связывает гибкий блок отображения с другим блоком отображения так, что по меньшей мере один сигнал для возбуждения задней панели упомянутого гибкого блока отображения может быть принят от задней панели упомянутого другого блока отображения, при этом предпочтительно межсоединение содержит электропроводящую связь, например, ACF или припой, предназначенную для физической связи, например, жесткой физической и электрической связи, между первым блоком отображения и вторым блоком отображения.

Согласно дополнительному аспекту настоящего изобретения обеспечивается способ формирования гибкого блока отображения для устройства отражательного дисплея с гибкой панелью отображения и электронными схемами драйвера для возбуждения этой гибкой панели отображения, при этом гибкая панель отображения содержит по меньшей мере упомянутые первый и второй гибкие блоки отображения, электронные схемы драйвера выполнены с возможностью возбуждения упомянутых гибких блоков отображения для отображения соответствующих областей изображения, при этом упомянутые первый и второй гибкие блоки отображения являются смежными, блок отображения имеет отображающий слой, содержащий среду отображения, и имеет управляющий слой, имеющий заднюю панель и подложку для поддержки задней панели, предназначенной для управления упомянутым отображающим слоем для отображения области изображения, при этом способ содержит: формирование упомянутой подложки для поддержки упомянутой задней панели, причем упомянутая задняя панель предназначена для возбуждения упомянутого отображающего слоя, видимого через переднюю поверхность отображения упомянутого гибкого блока отображения; абляцию упомянутой подложки с формированием отверстия сквозь упомянутую подложку; и покрытие внутренней поверхности упомянутого отверстия с формированием межслойного соединения для электрической проводимости от задней панели к задней стороне подложки, когда задняя панель находится на передней поверхности отображения подложки. Предпочтительно, чтобы подложка содержала пластмассу, стекло и/или алюминиевую фольгу. Предпочтительно, чтоб
