Способ работы блока отображения и терминал, его обеспечивающий

Способ работы блока отображения и терминал, его обеспечивающий

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к работе зоны ввода, и в частности, к способу работы дисплея таким образом, что зона ввода, выводимая на сенсорном экране, подходящим образом располагается в точке, которой пользователь может легко коснуться, и терминалу его обеспечивающему.

Уровень техники

[0002] Поскольку электронный терминал обеспечивает заданную пользователем функцию, и его размер небольшой, так что пользователь может переносить электронный терминал, то электронные терминалы выдвигаются на первый план во многих промышленных и бытовых областях. Кроме того, в известном уровне техники, был предложен портативный терминал, целиком обеспечивающий различные функции пользователя. Такой портативный терминал предоставляет экран, соответствующий функции пользователя, посредством блока отображения, при этом обеспечивая функцию пользователя. Соответственно, пользователь использует заданную пользователем функцию для применения и пользования элементами содержимого посредством экрана в соответствии с работой соответствующей функции.

[0003] Между тем, в известном уровне техники для увеличения размера блока отображения, внимание было сконцентрировано на методике формы полного сенсорного экрана, используя всю поверхность терминала. Методика сенсорной панели включает в себя емкостной тип обнаружения емкостного сопротивления на экране для обнаружения касания по нему, и резистивный тип обнаружения изменения сопротивления в соответствии с изменением давления на экран во время касания для обнаружения касания по нему.

[0004] По мере увеличения размера блока отображения, становится сложным генерировать сигнал, используя зону ввода, выводимую на блоке отображения. Например, зона блока отображения, предоставляемая в адоптированном состоянии большого экрана, делает сложным управление зоной ввода, когда терминал сжимается рукой. В частности, поскольку зона ввода принимает выделение зоны блока отображения, включающее в себя местоположение, в отношении которого пользователь испытывает трудности, при сжимании, и отображается, существует потребность в перемещении руки или в использовании двух рук для того, чтобы использовать зону ввода пользователем.

Раскрытие изобретения

Техническая проблема

[0005] Движение руки в состоянии, когда пользователь сжимает терминал одной рукой, снижает удобство работы с терминалом для пользователя. Если способ использования одной руки более сложен, чем способ использования двух рук при использовании портативного терминала, то использование двух рук снижает удобство работы с терминалом.

Решение проблемы

[0006] В соответствии с аспектом настоящего изобретения, способ работы блока отображения включает в себя этапы, на которых: определяют, установлен ли режим работы одной рукой; и отображают первый модуль ввода, в котором зона карты клавиш отображается смещенной в заданном направлении по отношению к центру блока отображения, когда установлен режим работы одной рукой.

[0007] В соответствии с другим аспектом настоящего изобретения, терминал для обеспечения работы зоны ввода, которая выводится на блок отображения, включает в себя: блок отображения, отображающий зону карты клавиш, включающую в себя, по меньшей мере, одну клавишу; и контроллер, определяющий, установлен ли режим работы одной рукой, и осуществляющий управление таким образом, что отображается первый модуль ввода, в котором зона карты клавиш смещена в заданном направлении по отношению к центру блока отображения.

Положительные эффекты изобретения

[0008] Настоящее изобретение может предоставить способ работы блока отображения таким образом, что может быть максимально увеличена функциональность управления одной рукой, и терминал, обеспечивающий то же самое.

[0009] Настоящее изобретение может дополнительно предоставить способ работы блока отображения таким образом, что различные зоны ввода, обеспечивающие генерирование сигнала ввода, могут быть предоставлены в качестве зоны, управление которой может осуществляться одной рукой.

Краткое описание чертежей

[0010] Цели, признаки и преимущества настоящего изобретения станут более понятны из нижеследующего подробного описания совместно с сопроводительными чертежами, на которых:

[0011] Фиг. 1 является структурной схемой, схематично иллюстрирующей конфигурацию терминала в соответствии с примерным вариантом осуществления настоящего изобретения;

[0012] Фиг. 2 и 3 являются схемами, иллюстрирующими диапазон возможного касания большим пальцем пользователя;

[0013] Фиг. 4 является структурной схемой, иллюстрирующей более подробно конфигурацию контроллера терминала в соответствии с примерным вариантом осуществления настоящего изобретения;

[0014] Фиг. 5 является блок-схемой, иллюстрирующей способ работы зоны ввода или модуля ввода, который выводится в области отображения в соответствии с примерным вариантом осуществления настоящего изобретения;

[0015] Фиг. 6 является схемой, иллюстрирующей пример экранного интерфейса для установки режима работы одной рукой в соответствии с примерным вариантом осуществления настоящего изобретения;

[0016] Фиг. 7 является схемой, иллюстрирующей режим работы одной рукой клавишной панели 3*4 в соответствии с примерным вариантом осуществления настоящего изобретения;

[0017] Фиг. 8 является схемой, иллюстрирующей экранный интерфейс, касающийся работы номеронабирателя в режиме работы одной рукой в соответствии с примерным вариантом осуществления настоящего изобретения;

[0018] Фиг. 9 является схемой, иллюстрирующей обеспечение функции калькулятора в режиме работы одной рукой в соответствии с примерным вариантом осуществления настоящего изобретения;

[0019] Фиг. 10 является схемой, иллюстрирующей экранный интерфейс, связанный с работой карты клавиш раскладки QWERTY в режиме работы одной рукой в соответствии с примерным вариантом осуществления настоящего изобретения;

[0020] Фиг. 11 является схемой, иллюстрирующей экранный интерфейс, связанный с работой карты клавиш управления в режиме работы одной рукой в соответствии с примерным вариантом осуществления настоящего изобретения; и

[0021] Фиг. 12 является схемой, иллюстрирующей процедуру установки диапазона для обеспечения режима работы одной рукой в соответствии с примерным вариантом осуществления настоящего изобретения.

Вариант осуществления изобретения

[0022] Примерные варианты осуществления настоящего изобретения подробно описываются со ссылкой на сопроводительные чертежи. Одинаковые цифровые обозначения используются во всех чертежах для обозначения одинаковых или подобных частей. Подробные описания хорошо известных функций и структур, включенных в данный в документ, могут быть опущены, чтобы избежать затенения предмета настоящего изобретения.

[0023] Некоторые составляющие элементы, показанные на чертежах, могут быть сильно преувеличены, опущены или схематически нарисованы в целях удобства или обеспечения ясности. В дополнение, размер элементов не совсем отражает фактический размер. Соответственно, настоящее изобретение не ограничивается относительным размером и расстоянием, показанным на сопроводительных чертежах. Тем не менее, настоящее изобретение может быть воплощено во многих разных формах и не должно рассматриваться, как ограниченное примерными вариантами осуществления, изложенными в данном документе. В дополнение, описываемые в данном документе понятия, которые определяются со ссылкой на функции настоящего изобретения, могут быть по-другому реализованы в зависимости от намерения и практики пользователя или оператора. Вследствие этого, понятия должны пониматься на основании раскрытия во всем техническом описании. Принципы и признаки данного изобретения могут быть использованы в разнообразных и многочисленных вариантах осуществления, не отступая от объема изобретения.

[0024] Кроме того, несмотря на то, что чертежи представляют примерные варианты осуществления изобретения, чертежи не обязательно нарисованы в масштабе и некоторые признаки могут быть сильно преувеличены или опущены для того, чтобы более четко проиллюстрировать и объяснить настоящее изобретение.

[0025] Среди понятий, сформулированных в данном документе, терминал относится к любому виду устройства, выполненного с возможностью обработки данных, которые передаются или принимаются к или от любого внешнего объекта. Терминал может отображать на экране пиктограммы или меню, которым назначены или с которыми соотнесены хранящиеся данные и различные исполняемые функции. Терминал может включать в себя компьютер, ноутбук, планшетный PC, мобильное устройство, и подобное.

[0026] Среди терминов, излагаемых в данном документе, экран относится к дисплею или другим устройствам вывода, которые визуально отображают информацию пользователю, и которые опционально выполнены с возможностью приема и обработки электронным образом тактильных вводов от пользователя, использующего вечное перо, палец пользователя, или другие методики для передачи выбора пользователя от пользователя к устройствам вывода.

[0027] Среди понятий, сформулированных в данном документе, пиктограмма относится к графическому элементу, такому как фигура или символ, отображаемому на экране устройства, так что пользователь может легко выбирать требуемую функцию или данные. В частности, каждая пиктограмма имеет отношение соотнесения с какой-нибудь функцией, исполняемой в устройстве, или с какими-нибудь данными, хранящимися в устройстве, и используется для обработки функций или выбора данных в устройстве. Когда пользователь выбирает одну из отображаемых пиктограмм, устройство идентифицирует заданную функцию или данные, связанные с выбранной пиктограммой. Затем устройство исполняет идентифицированную функцию или отображает идентифицированные данные.

[0028] Среди понятий, сформулированных в данном документе, данные относятся к любому виду информации, обрабатываемой устройством, включая текст и/или изображения, принятые от любого внешнего объекта, переданные или принятые сообщения, и информацию, созданную, когда устройством исполняется заданная функция.

[0029] Среди понятий, сформулированных в данном документе, модуль ввода относится к зоне, области, карте, или фрагменту экрана, отображаемому устройством или блоком отображения.

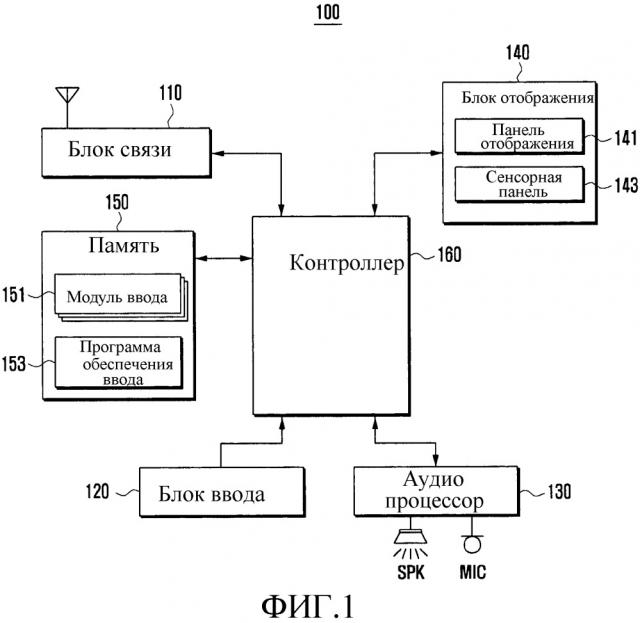

[0030] Фиг. 1 является структурной схемой, схематически иллюстрирующей конфигурацию терминала, в соответствии с примерным вариантом осуществления настоящего изобретения.

[0031] Обращаясь к Фиг. 1, терминал 100 настоящего изобретения может включать в себя блок 110 связи, блок 120 ввода, аудио процессор 130, блок 140 отображения, память 150, и контроллер 160. Терминал 100 поддерживает переход в альбомный режим и переход в портретный режим для отображения экранов в альбомном формате и портретном формате, соответственно, и для перехода из портретного формата в альбомный формат, и для перехода из альбомного формата в портретный формат, соответственно, и может дополнительно включать в себя различные датчики, например, датчик ускорения, датчик гироскопа, геомагнитный датчик, и переключатель для обнаружения перехода в альбомный режим и перехода в портретный режим.

[0032] Как описывается в данном документе, терминал 100 может быть ориентирован, в целом, вертикально или, в целом, горизонтально, чтобы находиться в портретном режиме или альбомном режиме, соответственно. В описании в данном документе, примеры описываются для терминала 100, переходящего из портретного режима в альбомный режим, с соответствующим образом адаптирующимися и меняющимися свойствами отображения, но следует понимать, что терминал 100 может находиться в альбомном режиме и может переходить в портретный режим, с соответствующим образом адаптирующимися и меняющимися свойствами отображения, и что любой переход как в портретный, так и в альбомный режим является обратимым.

[0033] Терминал 100 с примерной конструкцией или реализацией описанной выше, обеспечивает работу или функциональные возможности так, что различные модули 151 ввода, хранящиеся в памяти 150, выводятся на блок 140 отображения в соответствии с предварительно установленной информацией о расписании или по запросу пользователя. В данном случае, по меньшей мере, один из модулей 151 ввода выполнен в форме сенсорной карты, т.е., области экрана блока 140 отображения, и может быть выведен в определенном заданном местоположении экрана блока 140 отображения в соответствии с установками пользователя. Как описано выше, вывод или отображение на блоке отображения включает в себя вывод информации, данных, и/или сообщения, по меньшей мере, на одном экране или окне блока 140 отображения. В частности, когда терминал 100 сжимается рукой в заданном направлении, модуль 151 ввода может быть выведен в оптимизированном местоположении блока 140 отображения. Соответственно, пользователь может легко генерировать различные сигналы ввода, используя модуль 151 ввода, выводимый в заданном местоположении блока 140 отображения.

[0034] Между тем, местоположение, оптимизированное при нахождении руки в заданном направлении, модуля 151 ввода, выводимого на блоке отображения 140, может быть определено посредством различных экспериментов. В частности, настоящее изобретение определило, по таким экспериментам, что зона, в которой может работать соответствующий модуль 151 ввода, в состоянии, при котором модуль ввода выводится на блок отображения, может быть рассмотрена в качестве длины большого пальца каждого пользователя. Например, когда заданный пользователь сжимает терминал 100 правой рукой, пользователь может управлять терминалом посредством касания заданного местоположения модуля 151 ввода, выводимого на блок 140 отображения, используя большой палец в состоянии, когда пользователь сжимает боковую и заднюю сторону терминала 100 четырьмя пальцами, за исключением большого пальца. В данном случае, длина большого пальца определяет диапазон выбора, который позволяет пользователю свободно выбирать заданные местоположения модуля 151 ввода, выводимого на блок 140 отображения. Соответственно, терминал 100 настоящего изобретения может свободно выбирать различные местоположения модуля 151 ввода в состоянии, когда пользователь сжимает терминал 100 одной рукой, посредством регулировки местоположения модуля 151 ввода в соответствии с длиной большого пальца. Например, длина большого пальца 95% Американских женщин составляет около 5,58 см. Соответственно, учитывая гибкость сустава, соединяющего большой палец, диапазон, возможного касания одной рукой может включать в себя, например, диапазон от 5 см до 6 см. Соответственно, когда блок отображения терминала от 5 см до 6см или больше, пользователь не может касаться всего блока отображения одной рукой, и, соответственно, необходимо располагать пригодный модуль ввода.

[0035] В случае настоящего изобретения, примерный вариант осуществления настоящего изобретения выполнен с возможностью расположения модуля 151 ввода в пределах диапазона возможного касания одной рукой, так что пользователь может свободно и легко генерировать различные сигналы ввода, необходимые для управления терминалом 100, используя модуль 151 ввода. Более подробно, при работе с терминалом 100, используя одну руку, рабочий диапазон терминала 100 соответствует большому пальцу, как показано на Фиг. 2 и 3. Т.е., когда терминал 100 сжимают правой рукой, рабочий диапазон возможного касания может быть представлен четвертью круга, с закорючками, представляющими собой касания и перемещения пальца в пределах четверти круга, как показано на Фиг. 2. Когда терминал 100 сжимают левой рукой, рабочий диапазон возможного касания может быть представлен четвертью круга, с закорючками, представляющими собой касания и перемещения пальца в пределах четверти круга, как показано на Фиг. 3. Терминал 100 может выводить модуль 151 ввода в пределах вышеприведенного рабочего диапазона возможного касания так, чтобы пользователь мог легко генерировать сигнал ввода, не переходя к тому, чтобы сжимать терминал 100 двумя руками, или чрезмерного изменения формы для одной руки.

[0036] Между тем, возвращаясь к Фиг. 1, блок 110 связи обеспечивает функцию связи терминала 100. Блок 100 связи может быть включен при изготовлении терминала 100, или может быть добавлен после изготовления, в любой известной форме или реализации для обеспечения функции связи. Соответственно, когда терминал 100 в соответствии с настоящим изобретением не поддерживает функцию связи, блок 110 связи может быть опущен в конфигурации терминала 100. В дополнение блок 110 связи может быть предусмотрен в форме модуля мобильной связи, известного в данной области техники, для обеспечения функции связи, и, в частности, функции мобильной связи терминала 100. Блок 110 связи формирует канал связи с системой или сетью связи, такой как система мобильной связи, для обеспечения приемопередачи сигнала для исполнения функции мобильной связи терминала 100. Например, блок 110 связи может формировать, по меньшей мере, одно из следующего: канал голосовой услуги, канал услуги изображения, и канал услуги данных с системой мобильной связи, и обеспечивать приемопередачу заданного сигнала в соответствии с соответствующим каналом услуги.

[0037] Блок 110 связи может быть активирован в соответствии с запросом пользователя. В данном случае, различные карты клавиш и карты управления для управления блоком 110 связи могут быть выведены на блок 140 отображения. В частности, блок 110 связи настоящего изобретения может обеспечивать различные модули ввода в соответствии с управлением посредством контроллера 160 для ввода телефонного номера другого терминала, чтобы обеспечивать функцию связи. Например, терминал 100 выводит модуль 151 ввода, сконфигурированный посредством карт клавиш для ввода цифр в форме, смещенной к руке в заданном направлении, как например, влево или вправо для соответствующей руки, в соответствии с работой блока 110 связи. Здесь, информация смещения может означать форму, где, по меньшей мере, предварительно определенная пропорция модуля 151 ввода может быть размещена в пределах диапазона возможного касания в соответствии с длиной большого пальца из рук соответствующего направления. В соответствии с работой блока 110 связи, терминал 100 может выводить зону списка выбираемого элемента, также именуемую областью списка, конфигурируемую информацией телефонной книги, в качестве модуля 151 ввода. В данном случае, модуль ввода, конфигурируемый областью списка, может быть изменен по размеру до размера в пределах диапазона, определяемого большим пальцем в направлении руки, сжимающей терминал 100, как описано выше, и может быть предоставлен модуль 151 ввода с измененным размером. Если событие вызова информации телефонной книги для работы блока 110 связи генерируется в таком состоянии, что установлен режим работы одной рукой настоящего изобретения, терминал 100 осуществляет изменение размера в отношении размера экрана списка телефонной книги, установленного для вывода на всю область блока 140 отображения, и может выводить измененный по размеру экран списка телефонной книги на стороне блока 140 отображения. В данном случае, пропорция изменения размера может быть определена таким образом, чтобы подходить к местоположению и размеру в соответствии с предварительно установленным режимом работы рукой.

[0038] Блок 120 ввода генерирует различные сигналы ввода, необходимые для работы терминала 100. Блок 120 ввода может быть выполнен таким образом, чтобы включать в себя различные устройства и механизмы ввода, известные в данной области техники, такие как клавиатуру, клавишную панель, и клавишную кнопку в соответствии с совместимостью терминала 100. Когда блок 140 отображения включает в себя сенсорный экран, блок 120 ввода может быть выполнен в форме сенсорной карты, выводимой на сенсорном экране. В частности, блок 120 ввода настоящего изобретения может быть выполнен в различных формах в соответствии с поддержкой различных модулей ввода. Например, блок 120 ввода может быть выполнен в форме модуля 151 ввода, включающего в себя, по меньшей мере, одну из разнообразных карт клавишей, как например, карту клавиш 3*4, карту клавиш 5*4, карту клавиш раскладки QWERTY, и карту клавиш с раскладкой Дворака. Блок 120 ввода может быть выполнен в форме модуля 151 ввода, включающего в себя, по меньшей мере, одну из различных карт клавиш управления, как например, карты клавиш управления для воспроизведения музыки, карты клавиш управления для воспроизведения движущегося изображения, и карты клавиш управления для управления функцией приема вещания. Различные карты клавиш могут иметь размер по форме для обеспечения работы одной рукой в заданном направлении, структуру расположения соответствующих клавиш, и размер и структуру расположения в форме для обеспечения работы за исключением режима одной руки. Вышеприведенные карты клавиш могут быть выведены на блок 140 отображения в качестве заданного размера и структуры расположения в соответствии с наличием установки режима работы одной рукой. Вышеприведенные карты клавиш могут иметь размер для режима работы одной рукой и структуру расположения соответствующих клавиш для обеспечения сжатия левой рукой, и размер для режима работы одной рукой и структуру расположения соответствующих клавиш для обеспечения сжатия правой рукой.

[0039] Аудио процессор 130 может выводить различные аудио данные, установленные в процедуре работы терминала 100, аудио данные в соответствии с воспроизведением аудио файла, хранящегося в памяти 150, и аудио данные, принятые от внешних источников на терминал 100. Аудио процессор 130 может обеспечивать функцию сбора аудио данных. С этой целью, аудио процессор 130 может включать в себя громкоговоритель SPK и микрофон MIC. В частности, аудио процессор 130 может выводить звуковой эффект или наводящий звук в соответствии с работой соответствующего модуля 151 ввода в соответствии с настоящим изобретением. Например, когда заданная пользователем функция, к которой применяется специальный модуль 151 ввода, активируется в состоянии, в котором установлен режим работы одной рукой, аудио процессор 130 может выводить наводящий звук, который наводит на то, что соответствующий модуль 151 ввода зависит от режима работы одной рукой, и наводящий звук, который наводит на то, что соответствующий модуль ввода является модулем 151 ввода, соответствующим руке в заданном направлении. Когда генерируется сигнал ввода для смены направления, т.е., когда генерируется сигнал ввода для смены режима с режима работы левой рукой на режим работы правой рукой, аудио процессор 130 может выводить звуковой эффект в соответствии с генерированием соответствующего сигнала ввода и звуковой эффект в соответствии с изменением в модуле 151 ввода. Когда заданная клавиша, включенная в модуль 151 ввода, выбирается в соответствии с генерированием события для управления каждого модуля 151 ввода, аудио процессор 130 может выводить звуковой эффект в соответствии с выбором клавиши. Между тем, вывод звукового эффекта и наводящего звука может быть опущен в соответствии с установкой пользователя или намерением разработчика или изготовителя терминала 100.

[0040] Блок 140 отображения предоставляет различные экранные интерфейсы, необходимые для работы терминала 100. Например, блок 140 отображения обеспечивает экран ожидания и экран меню, необходимые для работы терминала 100. Блок 140 отображения настоящего изобретения может включать в себя сенсорную панель 143 и панель 141 отображения. Сенсорная панель 143 может быть сенсорным экраном, который может включать в себя или дополнять блок 120 ввода, как описывается в данном документе, может иметь размер полного экрана панели 141 отображения или больше, и может работать в форме полного сенсорного экрана основанного на панели 141 отображения. Вышеприведенный блок 140 отображения может предоставлять: экран для установки режима работы одной рукой; экран обучающего пособия для обучения пользователя использованию режима работы одной рукой; экран, выводимый в оптимизированном местоположении при нахождении руки в заданном направлении, из различных модулей 151 ввода в соответствии с работой сигнала; экран, на котором местоположение модуля 151 ввода меняется в соответствии с вводом управления; и экран, на котором местоположение модуля 151 ввода меняется в соответствии с переходом в альбомный режим или портерный режим. Соответствующие экраны будут описаны более подробно со ссылкой на нижеследующие чертежи.

[0041] Память 150 может хранить различные основные операционные системы, необходимые для работы терминала 100, данные, установки, или приложение, и алгоритм или способ, соответствующий различным функциям пользователя. В частности, память 150 может включать в себя различные модули 151 ввода, обеспечивающие работу зоны ввода, выводимой в блоке отображения 140 настоящего изобретения, и программу 153 обеспечения ввода, обеспечивающую функции и работу модуля 151 ввода.

[0042] Каждый, по меньшей мере, из одного модуля 151 ввода может быть сконфигурирован посредством различных карт клавиш, которые могут обеспечиваться терминалом 100. Например, модуль 151 ввода может включать в себя карты клавиш для ввода цифр, карты клавиш для ввода знаков, и карты клавиш управления для управления функциями. Карта клавиш для ввода цифр может включать в себя карты клавиш, как например, карту клавиш для ввода телефонного номера, карту клавиш калькулятора применительно к математическому или инженерному калькулятору, и карту клавиш для ввода дат для обеспечения различных функций, связанных с цифрами, как например, функции календаря. Карты клавиш для ввода знаков могут включать в себя карту клавиш для ввода английских знаков, карту клавиш для ввода корейских знаков, карту клавиш для ввода знаков, соответствующих различным национальным языкам, таким как китайский и японский языки, и карту клавиш для ввода специальных знаков. Карта клавиш управления для управления функциями может включать в себя различные карты клавиш управления, как например, карту клавиш управления для управления воспроизведением музыки, карту клавиш управления для управления воспроизведением движущегося изображения, и карту клавиш управления для управления функцией приема вещания. Модуль 151 ввода может включать в себя базовую форму, при которой вышеупомянутые карты клавиш выводятся на блок 140 отображения с определенным размером и местоположением, и, по меньшей мере, одну из форм: форму для обеспечения режима левой рукой и форму для обеспечения режима правой рукой для обеспечения режима работы одной рукой настоящего варианта осуществления. Модуль 151 ввода базовой формы может иметь форму массива из клавиш, симметричных друг другу по отношению к центру блока 140 отображения, или форму массива, по меньшей мере, из одной клавиши, которая расставлена в центральной области блока 140 отображения.

[0043] Между тем, модуль 151 ввода может включать в себя только карты клавиш, соответствующие базовой форме, как например, экран 701, показанный на Фиг. 7. Затем, если генерируется запрос активации заданной пользователем функции, контроллер 160 может подтверждать информацию установки классификации в соответствии с работой режима одной руки, режима левой руки, или режима правой руки, менять размер, по меньшей мере, одного из следующего: размера, местоположения, и формы модуля 151 ввода базовой формы, или изменять расположение клавиш для генерирования и сохранения, по меньшей мере, одного из следующего: модуля ввода правой рукой и модуля ввода левой рукой. Когда запрашивается режим ввода правой рукой и режим ввода левой рукой, контроллер 160 может генерировать и выводить модуль ввода правой рукой и модуль ввода левой рукой, соответственно, на основании модуля 151 ввода базовой формы, когда соответствующий запрос генерируется.

[0044] Программа 153 обеспечения ввода включает в себя различные подпрограммы, необходимые для обеспечения режима работы одной рукой настоящего изобретения. Например, программа 153 обеспечения ввода может включать в себя подпрограмму обеспечения установки режима работы одной рукой, подпрограмму вызова или запроса отображения модуля 151 ввода, соответствующего функции пользователя, когда активируется заданная пользователем функция, для которой установлен режим работы одной рукой, и подпрограмму вывода вызванного или запрошенного модуля 151 ввода на блок 140 отображения, чтобы он был смещен и отображался в определенном предварительно определенном направлении, таком как, влево или вправо. Программа 153 обеспечения ввода может включать в себя: подпрограмму, обеспечивающую такую работу, что меняется направление вывода модуля 151 ввода; подпрограмму регулировки структуры расположения или размера клавиш, когда меняется направление вывода модуля 151 ввода; и подпрограмму обработки заданного сигнала ввода в соответствии с событием, генерируемым из соответствующего модуля 151 ввода. Кроме того, программа 153 обеспечения ввода может включать в себя подпрограмму для сбора работы одной рукой в пределах возможного диапазона пользователя для регулировки размера модуля 151 ввода и массива клавиш.

[0045] Контроллер 160 управляет пересылкой и обработкой сигналов и подачей и распределением питания, требуемого для работы зоны ввода или модуля 151 ввода, выводимого на блоке отображения 140, в соответствии с примерным вариантом осуществления настоящего изобретения. Например, контроллер 160 может регулировать, по меньшей мере, одно из следующего: форму и местоположение модуля 151 ввода в соответствии с запросом пользователя или предварительно установленным расписанием после вывода зоны ввода, и управлять функцией пользователя в соответствии с сигналом, вводимым через модуль 151 ввода. Контроллер 160 может включать в себя примерные составляющие элементы, как иллюстрируется на Фиг. 4.

[0046] Фиг. 4 является структурной схемой, иллюстрирующей более подробно конфигурацию контроллера 160 терминала 100 в соответствии с примерным вариантом осуществления настоящего изобретения.

[0047] Обращаясь к Фиг. 4, контроллер 160 настоящего изобретения может включать в себя блок 161 сбора событий, блок 163 управления модулем ввода, и блок 165 исполнения функции.

[0048] Блок 161 сбора событий собирает различные события, генерируемые терминалом 100, как например, события касания по сенсорному экрану и/или сенсорной панели 143, и пересылает заданное событие из собранных событий блоку 163 управления модулем ввода. Более подробно, когда в области отображения генерируется событие для вызова, запроса, или активации заданной пользователем функции, требующей вывода зоны ввода или модуля 151 ввода, блок 161 сбора событий может пересылать предварительно установленную информацию, указывающую на наличие установки в отношении режима работы одной рукой, блоку 163 управления модулем ввода. Как описано выше, при приеме сигнала ввода для активации заданной пользователем функции, требующей вывода модуля 151 ввода, блок 161 сбора событий генерирует информацию выбора модуля ввода, соответствующую принятому сигналу ввода. Блок 161 сбора событий может подтверждать хранящуюся предварительно установленную информацию для того, чтобы подтвердить состояние установки режима работы одной рукой. С этой целью, терминал 100 может хранить предварительно установленную информацию, указывающую наличие установки для режима работы одной рукой по отношению к заданной пользователем функции, в соответствии с установкой пользователя.

[0049] Блок 163 управления модулем ввода принимает информацию выбора модуля ввода и предварительно установленную информацию режима работы одной рукой, и обеспечивает вывод специального модуля 151 ввода на основании соответствующей информации. С этой целью, блок 163 управления модулем ввода может выполнять процедуру подтверждения различных модулей 151 ввода, хранящихся в памяти 150, на основании информации выбора модуля ввода. Блок 163 управления модулем ввода подтверждает предварительно установленную информацию режима работы одной рукой. Когда режим работы одной рукой установлен, блок 163 управления модулем ввода может вызывать или запрашивать модуль 151 ввода для обеспечения режима работы одной рукой, и выводить вызванный или запрошенный модуль 151 ввода в ранее определенном местоположении блока 140 отображения. Блок 163 управления модулем ввода может менять размер модуля 151 ввода, предоставленного в существующей форме, в соответствии с установкой режима работы одной рукой, и выводить модуль 151 ввода с измененным размером на блоке 140 отображения.

[0050] Блок 163 управления модулем ввода может выводить элемент смены, обеспечивающий изменение местоположения модуля 151 ввода. Если генерируется сигнал ввода для выбора соответствующего элемента смены, блок 163 управления модулем ввода может преобразовывать форму выводимого или отображаемого модуля 151 ввода с левого режима на правый режим или с правого режима на левый режим.

[0051] В дополнение, блок 163 управления модулем ввода может обнаруживать поворот терминала 100 при помощи различных датчиков, например, датчика ускорения, датчика гироскопа, геомагнитного датчика, и переключателя, и может менять, по меньшей мере, одно из следующего: местоположение и форму вывода модуля 151 ввода в соответствии с поворотом терминала 100. Например, когда состояние поворота терминала переходит из портретного режима в альбомный режим, блок 163 управления модулем ввода может менять размер модуля 151 ввода, выводимого в режиме руки в заданном направлении, на подходящий к области блока 140 отображения, в соответствии с изменением поворота, или регулировать местоположения соответствующих клавиш. В данном случае, модуль 151 ввода, хранящийся в памяти 150, включает в себя формы, соответствующие альбомному режиму и портретному режиму соответственно, и блок 163 управления модулем ввода может управлять работой таким образом, что модуль 151 ввода, соответствующий режиму одной руки в заданном направлении, выводится в соответствии с переходом в альбомный режим и портретный режим.

[0052] Если заданный сигнал ввода генерируется от модуля 151 ввода, выводимого блоком 163 управления модулем ввода, блок 165 исполнения функции управляет работой так, что исполняется функция в соответствии с соответствующим сигналом ввода. Например, если сигнал ввода набора номера генерируется совместно с вводом заданного телефонного номера после того, как модуль 151 ввода с вводом телефонного номера и функцией набора номера выводится на блоке отображения, блок 165 исполнения функции может обрабатывать и пересылать сигнал в отношении соединения вызова с другим терминалом, соответствующим телефонному номеру. В данном случае, блок 165 исполнения функции может выводить дополнительную информацию, связанную с работой соответствующего модуля 151 ввода, в предварительно определенной зоне блока 140 отображения, на который выводится модуль 151 ввода. В частности, блок 165 исполнения функции может выводить дополнительную информацию в пустой зоне, в которой не отображаются клавиши, включенные в модуль 151 ввода.

[0053] Если выводится функция пользователя для создания сообщения, посредством ввода знаков или цифр, и соответствующий модуль 151 ввода, блок 165 исполнения функции выводит сигналы, введенные посредством модуля 151 ввода в зоне вывода блока 140 отображения. Блок 165 исполнения функции может управлять работой таким образом, что соответствующее сообщение передается другому терминалу в соответствии с дополнительным сигналом ввода. Если заданный сигнал ввода генерируется в соответствии с соответствующей картой клавиш управления в таком состоянии, что модуль 151 ввода, соответствующий карте клавиш управления выводится на стороне экрана блока 140 отображения, блок 165 управления исполнением может управлять функцией пользователя в соответствии с соответствующим сигналом ввода. Например, карта клавиш управления для выбора канала может быть выведена в зоне блока 140 отображения в качестве модуля 151 управления в соответствии с исполнением функции приема вещания. Если заданный сигнал ввода генерируется из модуля 151 ввода в данном состоянии, блок 165 исполнения функции может исполнять функции пользователя, включающие в себя: смену канала вещания, завер
