Реферат



о

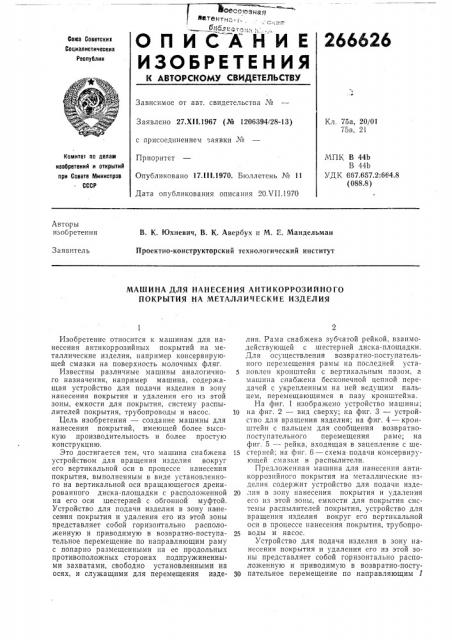

ОПЙСАНИЕ

ИЗОБРЕТЕ Н ИЯ

Сова Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

K.ë. 75а, 20/01

75а, 21

Заявлено 27.XII.1967 (№ 1206394/28-13) с присоединением заявки №

Приоритет

Опубликовано 17.ill.1970. Бюллетень № 11

Дата опубликования описания 20.VII.1970

Комитет flo делам иаооретеиий и открытий при Совете Министров

СССР

МГIК В 44b

В 44Ь

УДК 667 657.2:664.8 (088.8) Авторы изобретения

В. К. Юхневич, В. К. Авербух и М, E. Мандельман

Проектно-конструкторский технологический институт

Заявитель

МАШИНА ДЛЯ НАНЕСЕНИЯ АНТИКОРРОЗИЙНОГО

ПОКРЫТИЯ HA МЕТАЛЛИЧЕСКИЕ ИЗДЕЛИЯ

Изобретение относится к машинам для нанесения антикоррозийных покрытий на металлические изделия, например консервирующей смазки на поверхность молочных фляг.

Известны различные машины аналогичного назначения, например машина, содержащая устройство для подачи изделия в зону нанесения покрытия и удаления его из этой зоны, емкости для покрытия, систему распылителей покрытия, трубопроводы и насос.

Цель изобретения — создание машины для нанесения покрытий, имеющей более высокую производительность и более простую конструкцию.

Это достигается тем, что машина снабжена устройством для вращения изделия вокруг его вертикальной оси в процессе нанесения покрытия, выполненным в виде установленного на вертикальной оси вращающегося дренированного диска-площадки с расположенной на его оси шестерней с обгонной муфтой.

Устройство для подачи изделия в зону нанесения покрытия и удаления его из этой зоны представляет собой горизонтально расположенную и приводимую в возвратно-поступательное перемещение по направляющим раму с попарно размещенными на ее продольных противоположных сторонах подпружиненными захватами, свободно установленными на осях, и служащими для перемещения изделия. Рама снабжена зубчатой рейкой, взаимодействующей с шестерней диска-площадки.

Для осуществления возвратно-поступательного перемещения рамы на последней уста5 новлен кронштейн с вертикальным пазом, а машина снабжена бесконечной цепной передачей с укрепленным на ней ведущим пальцем, перемещающимся в пазу кронштейна.

На фиг, 1 изображено устройство машины;

10 на фиг. 2 — вид сверху; на фиг. 3 — устройство для вращения изделия; на фиг. 4 — кронштейн с пальцем для сообщения возвратнопоступательного перемещения раме; на фиг. 5 — рейка, входящая в зацепление с ше15 стерней; на фиг. 6 — схема подачи консервирующей смазки в распылители.

Предложенная машина для нанесения антикоррозийного покрытия на металлические изделия содержит устройство для подачи изде20 лия в зону нанесения покрытия и удаления его из этой зоны, емкости для покрытия системы распылителей покрытия, устройство для вращения изделия вокруг его вертикальной оси в процессе нанесения покрытия, трубопро25 воды и насос.

Устройство для подачи изделия в зону нанесения покрытия и удаления его из этой зоны представляет собой горизонтально расположенную и приводимую в возвратно-посту3О пательное перемещение по направляющим !

266626 раму 2 с попарно размещенными на ее продольных противоположных сторонах подпружиненными захватами 8 и 4, свободно устаkIoBJIeHHbIìè на осях и служащими для перемещения изделия, причем рама снабжена зубчатой рейкой 5, взаимодействующей с шестерней 6 устройства для вращения изделия.

Устройство для вращения изделия выполнено в виде установленного на вертикальной оси вращающегося дренированного дискаплощадки 7 с расположенной на его оси шестерней 6 с обгонной муфтой 8. Для осуществления возвратно-поступательного перемещения рамы на ней установлен кронштейн 9 с вертикальным пазом 10, а машина снабжена бесконечной цепной передачей 11 с укрепленным на ней ведущим пальцем 12, перемещающимся в паз"; кронштейна. Машина снабжена емкостью 18, наполненной консервирующей смазкой, насосом 14, системой труоопроводов

15 с распределительным краном 16 и обратным клапаном 17 и распылителями 18. Управление распределительным краном осуществляется кулачками 19 и 20. Привод машины осуществляется от электродвигателя 21 через редуктор 22, цепь 28 и звездочки 24 и 25. Подача изделий на обработку осуществляется загрузочным транспортером 26, а передача обработанных изделий на последующие oIIeрации осуществляется при помощи склиза 27.

Работает устройство следующим образом.

От электродвигателя 21 через редуктор 22, цепь 28 и звездочки 24 и 25 приводится в непрерывное движение цепная передача 11 с укрепленным на ней ведущим пальцем 12, входящим в паз кронштейна 9, укрепленного на раме, которая приводится в возвратно-поступательное движение. С загрузочного транспортера 26 изделие (например, фляга) поступает на направляющие 1 и захватывается первой парой захватов. При перемещении рамы фляга перемещается на следующую позицию и попадает на диск-площадку. Как только фляга попадает на диск-площадку, последний начинает вращаться и вращается до тех пор, пока рама возвращается в исходное положение. Во время вращения диска-площадки фляга, находящаяся на нем, покрывается снаружи и изнутри. консервирующей смазкой от распылителей 18, так как в диске-площадке 7 просверлены сквозные отверстия. Консервиру.5

50 ющая смазка в распыленном виде покрывает и дно фляги. Подача смазки в распылители осуществляется при помощи насоса 14, обратного и распределительного клапанов 16 и 17 трубопроводов 15. Управление распределительным краном осуществляется от кулачков.

При следующем перемещении рамы фляга, подвергшаяся обработке, по склизу передается на следующую операцию, а ее место занимает необраоотанная фляга и т. д.

Предмет изобретения

1. Машина для нанесения антикоррозийного покрытия на металлические изделия, например консервирующей смазки на поверхность молочных фляг, состоящая из устройства для подачи изделия в зону нанесения покрытия и удаления его из этой зоны, емкости для покрытия, системы распылителей покрытия, трубопроводов и насоса, отличающаяся тем, что, с целью повышения производительности машины, упрощения конструкции устройства для подачи изделия в зону нанесения покрытия и удаления его из этой зоны, а также экономии антикоррозийного покрытия, машина снабжена устройством для вращения изделия вокруг его вертикальной оси в процессе нанесения покрытия, выполненным в виде установленного на вертикальной оси вращающегося дренированного диска-площадки с расположенной на его оси шестерней с обгонной муфтой, а устройство для подачи изделия в зону нанесения покрытия и удаления

его из этой зоны представляет собой горизонтально расположенную и приводимую в возвратно-поступательное перемещение по направляющим раму с попарно размещенными на ее продольных противоположных сторонах подпружиненными захватами, свободно установленными на осях и служащими для перемещения изделия, при этом рама снабжена зубчатой рейкой, взаимодействующей с шестерней диска-площадки.

2. Машина по п. 1, отличающаяся тем, что для осуществления возвратно-поступательного перемещения рамы на последней установлен кронштейн с вертикальным пазом, а машина снабжена бесконечной цепной передачей с укрепленным на ней ведущим пальцем, перемещающимся в пазу кронштейна, 266626 Pup 6
