Устройство формирования изображений, способ управления им и носитель хранения данных

Устройство формирования изображений, способ управления им и носитель хранения данных

Иллюстрации

Показать все

Реферат

УРОВЕНЬ ТЕХНИКИ

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к технологии для отображения информации по бумаге, содержащейся во множестве подающих модулей, и обеспечения подающего модуля, который пользователь использует для формирования изображений, в качестве выбираемого.

ОПИСАНИЕ ПРЕДШЕСТВУЮЩЕГО УРОВНЯ ТЕХНИКИ

[0002] Традиционно, в устройствах формирования изображений, таких как копировальные аппараты и принтеры, когда выполняется печать, а также функциональные настройки, связанные с различной обработкой и постобработкой изображений на печатаемом листе бумаги, пользователю предоставляется возможность выбирать бумагу, на которой следует печатать. Кроме того, например, выложенный патент (Япония) номер 2007-243313 предлагает устройство формирования изображений, в котором обеспечивается возможность выбора типа бумаги, соответствующего функциональной настройке печати, из нескольких сотен типов бумаги, указывающих качество бумаги для такой бумаги, как простая бумага и плотная бумага.

[0003] В вышеописанном устройстве формирования изображений отображается экран выбора бумаги, такой как экран, показанный на фиг. 1, и пользователь выбирает целевой лоток подачи бумаги посредством выполнения инструкции с помощью значка для размера бумаги, типа бумаги и т.п., показанного на этом экране.

[0004] Кроме того, в бизнесе, ориентированном на печать, к примеру, в окружении POD (печати по запросу), предполагаются случаи, в которых пользователь использует тип бумаги, полученный посредством настройки названия, плотности и т.д. бумаги, вместо использования пользователем типа бумаги, предварительно зарегистрированного в устройстве формирования изображений.

[0005] В случае, когда целевой лоток подачи бумаги выбирается из множества лотков подачи бумаги на основе подробной информации касательно бумаги, такой как размер бумаги, название, плотность бумаги и т.п., можно понимать, что информация относительно бумаги, содержащейся во множестве лотков подачи бумаги, будет отображаться, например, в формате списка, как показано на фиг. 2. Тем не менее, возникают случаи, когда устройство формирования изображений, используемое в POD-окружении, содержит не менее десяти типов лотков подачи бумаги, и в силу этого для экрана, к примеру, экрана на фиг. 2, такая операция пользователя, как нумерация страниц и пролистывание, требуется для того, чтобы подтверждать всю информацию лотков подачи бумаги. По этой причине, существуют такие проблемы, как плохая видимость на устройстве отображения и то, что выбор лотка подачи бумаги является долгим.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] Аспект настоящего изобретения состоит в том, чтобы устранять вышеуказанные проблемы в традиционной технологии.

[0007] Особенность настоящего изобретения заключается в том, чтобы предоставлять технологию для повышения удобства в использовании и эффективности работы при выборе того, какую бумагу использовать для печати, из бумаги, хранимой во множестве модулей подачи.

[0008] Согласно аспекту настоящего изобретения, предусмотрено устройство формирования изображений, содержащее: множество модулей подачи бумаги; средство отображения для отображения экрана выбора бумаги для отображения страницы элементов информации по модулям подачи бумаги и выбора бумаги, которая должна быть использована при обработке печати, посредством выбора элемента из элементов информации на странице, отображаемой на экране выбора бумаги, при этом элементы информации по множеству модулей подачи бумаги разделяются на множество страниц; и средство управления для управления средством отображения для отображения страницы из множества страниц в соответствии с состоянием устройства формирования изображений, в случае, когда средство отображения отображает экран выбора бумаги.

[0009] Согласно аспекту настоящего изобретения, предусмотрено устройство формирования изображений, содержащее: множество модулей подачи бумаги; средство отображения для отображения экрана выбора бумаги для выбора бумаги, которая должна быть использована при обработке печати, при этом экран выбора бумаги отображает элементы информации по предопределенному числу модулей подачи бумаги из множества модулей подачи бумаги; и средство управления для: (i) управления средством отображения для отображения экрана выбора бумаги, на котором элементы информации по предопределенному числу модулей подачи бумаги отображаются в порядке от первого из множества модулей подачи бумаги, в случае, когда ошибка не возникла, и (ii) управления средством отображения для отображения экрана выбора бумаги, на котором отображается элемент информации по модулю подачи бумаги, который связан с ошибкой, в случае, когда ошибка возникла.

[0010] Согласно аспекту настоящего изобретения, предусмотрен способ управления устройством формирования изображений, имеющим модуль отображения и множество модулей подачи бумаги, при этом способ содержит: отображение, на модуле отображения, экрана выбора бумаги для отображения страницы элементов информации по модулям подачи бумаги и выбора бумаги, которая должна быть использована при обработке печати, посредством выбора элемента из элементов информации на странице, отображаемой на экране выбора бумаги, при этом элементы информации по множеству модулей подачи бумаги разделяются на множество страниц; и управление модулем отображения для отображения страницы из множества страниц в соответствии с состоянием устройства формирования изображений, в случае, когда модуль отображения отображает экран выбора бумаги.

[0011] Согласно аспекту настоящего изобретения, предусмотрен способ управления устройством формирования изображений, имеющим модуль отображения и множество модулей подачи бумаги, при этом способ содержит: отображение, на модуле отображения, экрана выбора бумаги для выбора бумаги, которая должна быть использована при обработке печати, при этом экран выбора бумаги отображает элементы информации по предопределенному числу модулей подачи бумаги из множества модулей подачи бумаги; управление модулем отображения для отображения экрана выбора бумаги, на котором элементы информации по предопределенному числу модулей подачи бумаги отображаются в порядке от первого из множества модулей подачи бумаги, в случае, когда ошибка не возникла; и управление модулем отображения для отображения экрана выбора бумаги, на котором элемент информации по модулю подачи бумаги, который связан с ошибкой, отображается в случае, когда ошибка возникла.

[0012] Дополнительные признаки настоящего изобретения станут очевидными из последующего описания примерных вариантов осуществления со ссылкой на прилагаемые чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0013] Прилагаемые чертежи, которые содержатся и составляют часть описания изобретения, иллюстрируют варианты осуществления изобретения и вместе с описанием служат для того, чтобы пояснять принципы изобретения.

[0014] Фиг. 1 изображает вид для иллюстрации примера традиционного экрана выбора бумаги.

[0015] Фиг. 2 изображает вид для иллюстрации примера экрана выбора бумаги, отображаемого на консольном модуле традиционного устройства формирования изображений.

[0016] Фиг. 3 изображает вид для показа общей конфигурации системы формирования изображений согласно первому варианту осуществления.

[0017] Фиг. 4 является блок-схемой для показа конфигурации устройства формирования изображений, которое является главным модулем системы формирования изображений согласно первому варианту осуществления.

[0018] Фиг. 5 изображает вид для показа конфигурации консольного модуля устройства формирования изображений согласно первому варианту осуществления.

[0019] Фиг. 6 изображает вид для иллюстрации примера таблицы управления механизмами подачи бумаги для управления бумагой, хранимой в механизмах 306-315 подачи бумаги согласно первому варианту осуществления.

[0020] Фиг. 7 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда нажата клавиша "Выбор бумаги" в автоматическом режиме выбора бумаги согласно первому варианту осуществления.

[0021] Фиг. 8 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда нажата клавиша "Выбор бумаги" в режиме указания механизма подачи бумаги согласно первому варианту осуществления.

[0022] Фиг. 9 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда механизм подачи бумаги вытаскивается в режиме указания механизма подачи бумаги согласно первому варианту осуществления.

[0023] Фиг. 10 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда бумага закончилась в ходе печати в первом варианте осуществления.

[0024] Фиг. 11 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда оптимальная бумага закончилась в ходе печати в первом варианте осуществления.

[0025] Фиг. 12A и 12B являются блок-схемами последовательности операций способа для описания процедуры обработки копирования в устройстве формирования изображений согласно первому варианту осуществления.

[0026] Фиг. 13A и 13B являются блок-схемами последовательности операций способа для описания процедуры обработки для случая, в котором бумага закончилась в ходе печати, в устройстве формирования изображений согласно первому варианту осуществления.

[0027] Фиг. 14 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в режиме печати на разлинованной бумаге согласно второму варианту осуществления.

[0028] Фиг. 15 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в режиме межлистовой прокладки (чередования) OHP(-бумаги) согласно второму варианту осуществления.

[0029] Фиг. 16 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в режиме печати на лицевой обложке согласно второму варианту осуществления.

[0030] Фиг. 17A и 17B являются блок-схемами последовательности операций способа для описания процедуры обработки копирования в устройстве формирования изображений согласно второму варианту осуществления.

[0031] Фиг. 18A-18D изображают виды для иллюстрации примеров таблиц управления отображением согласно второму варианту осуществления.

[0032] Фиг. 19 изображает вид для иллюстрации примера переключения экрана для экрана настроек/регистрации, отображаемого, когда клавиша настроек/регистрации на консольном модуле нажата согласно третьему варианту осуществления.

[0033] Фиг. 20 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги в случае, когда режим "отображения по группе типов бумаги" задается согласно третьему варианту осуществления.

[0034] Фиг. 21 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги в случае, когда режим "отображения по группе размеров бумаги" задается согласно третьему варианту осуществления.

[0035] Фиг. 22 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги в случае, когда режим "рассмотрения других типов бумаги" задается согласно третьему варианту осуществления.

[0036] Фиг. 23 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги в случае, когда режим "учета различных размеров бумаги" задается согласно третьему варианту осуществления.

[0037] Фиг. 24A и 24B являются блок-схемами последовательности операций способа для описания процедуры обработки копирования в устройстве формирования изображений согласно третьему варианту осуществления.

[0038] Фиг. 25A-25E являются видами для иллюстрации примеров таблиц управления отображением согласно третьему варианту осуществления.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0039] Далее подробно описываются варианты осуществления настоящего изобретения со ссылками на прилагаемые чертежи. Следует понимать, что следующие варианты осуществления не имеют намерение ограничивать формулу изобретения настоящего изобретения, и что не все комбинации аспектов, которые описываются согласно следующим вариантам осуществления, обязательно требуются относительно средства, чтобы разрешать проблемы согласно настоящему изобретению.

[0040] ПЕРВЫЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ

Фиг. 3 изображает вид для показа общей конфигурации системы формирования изображений согласно первому варианту осуществления.

[0041] На фиг. 3, система 300 формирования изображений содержит устройство 302 формирования изображений, которое включает в себя сканер 301, который является устройством ввода изображений, принтер 316, который является устройством вывода изображений, и консольный модуль 303, средство 304 окончательной подготовки и вспомогательное устройство 305 подачи бумаги. Следует отметить, что на этом чертеже показан пример, в котором механизмы 306-315 подачи бумаги (модули подачи) размещаются в системе 300 формирования изображений, но изобретение не ограничено этим числом механизмов.

[0042] Фиг. 4 является блок-схемой для показа конфигурации устройства 302 формирования изображений, которое является главным модулем системы 300 формирования изображений согласно первому варианту осуществления. Устройство 302 формирования изображений включает в себя сканер 301, принтер 316 и консольный модуль 303 по фиг. 3 и управляется посредством контроллера 400. Следует отметить, что на фиг. 4, части, общие для фиг. 3, показаны с помощью идентичных ссылок с номерами.

[0043] Контроллер 400 выполняет ввод и вывод информации изображений, информации устройства и т.п. посредством подключения к сканеру 301 и к принтеру 316, и на одной стороне, подключения к LAN 411 и к сети 416 общего пользования (WAN).

[0044] В контроллере 400 CPU 401 управляет устройством 302 формирования изображений в целом и осуществляет управление для побуждения каждого из нижепоясненных типов экранов выбора к отображению на консольном модуле 303. Кроме того, CPU 401 выполняет обработку для отображения нижеприведенной блок-схемы последовательности операций способа на основе программы, загружаемой в RAM 402 из HDD 404. RAM 402 является системным оперативным запоминающим устройством для работы CPU 401, и оно также является запоминающим устройством изображений для временного сохранения данных изображений. Также в RAM 402 сохраняются функциональные настройки для лотков подачи бумаги, печати и обработки изображений, заданные из консольного модуля 303 (настройки для печати на разлинованной бумаге, межлистовой прокладки OHP, лицевой обложки и т.д.), информация нижепоясненной таблицы управления отображением и т.п. ROM 403 является загрузочным ROM, которое сохраняет программу загрузки системы. Жесткий диск 404 (в дальнейшем называемый HDD) сохраняет системное программное обеспечение, данные изображений и различные типы информации. Кроме того, в HDD 404 сохраняется информация нижепоясненной таблицы управления механизмами подачи бумаги, способ отображения по умолчанию для экрана выбора бумаги и т.п. Когда включается питание, ОС, установленная на HDD 404, программы и т.п. загружаются в RAM 402 посредством загрузочной программы в ROM 403, и обработка управления посредством CPU 401 становится возможной.

[0045] VRAM 405 сохраняет данные изображений, сформированные посредством CPU 401, так что они отображаются на нижепоясненном экране консольного модуля 303. Интерфейс 406 консольного модуля управляет интерфейсом между CPU 401 и консольным модулем 303 и выводит данные изображений, сохраненные в VRAM 405, на консольный модуль 303. Кроме того, интерфейс 406 консольного модуля служит для передачи информации, вводимой пользователем из консольного модуля 303, в CPU 401. Сетевой интерфейс 410 выполняет ввод и вывод информации посредством подключения к LAN 411. Модем 415 подключается к сети 416 общего пользования и выполняет ввод и вывод информации с сетью 416 общего пользования. Интерфейс 409 тракта передачи изображений является мостом между шинами для преобразования структур данных, который соединяет системную шину 407 и шину 408 изображений. Устройства, поясненные выше, подключаются к системной шине 407.

[0046] Шина 408 изображений является шиной, которая передает данные изображений на высокой скорости, и может быть PCI-шиной, IEEE1394-шиной и т.п. Шина 408 изображений компонуется следующим образом. Обработка 417 растровых изображений (в дальнейшем называемая RIP) извлекает изображение с битовой картой из кода на PDL (языке описания страниц). Интерфейс 412 устройств соединяет контроллер 400, сканер 301 и принтер 316 и выполняет как синхронное, так и асинхронное преобразование данных изображений. Процессор 418 изображений сканера выполняет коррекцию, обработку, редактирование и т.п. для данных изображений, вводимых из сканера 301. Процессор 419 печатаемых изображений выполняет коррекцию, преобразование разрешения и т.п. для данных изображений, которые должны выводиться в принтер 316. Модуль 413 поворота изображений выполняет поворот данных изображений. Модуль 414 кодека выполняет обработку JPEG-сжатия/распаковки для многозначных данных изображений. Кроме того, модуль 414 кодека выполняет обработку JBIG-, MMR- и MH-сжатия/распаковки для двоичных данных изображений.

[0047] Сканер 301 является устройством ввода изображений, которое считывает из оригинала и выводит в контроллер 400 данные изображений. Принтер 316 является устройством вывода изображений, которое печатает изображение на бумаге под управлением контроллера 400. Кроме того, принтер 316 содержит механизм 306 подачи бумаги (фиг. 3) и выполняет обработку для печати на бумаге, подаваемой из механизма 306 подачи бумаги. Кроме того, принтер 316 подключается посредством схемы к средству 304 окончательной подготовки и к вспомогательному устройству 305 подачи бумаги. Средство 304 окончательной подготовки выполняет постобработку, такую как сортировку и сшивание отпечатанного листа бумаги, транспортируемого из принтера 316. Вспомогательное устройство 305 подачи бумаги содержит механизмы 307-315 подачи бумаги, как показано на фиг. 3, и выполняет обработку для транспортировки бумаги в принтер 316 из выбранного одного из механизмов 307-315 подачи бумаги.

[0048] Фиг. 5 изображает вид для показа конфигурации консольного модуля 303 устройства 302 формирования изображений согласно первому варианту осуществления.

[0049] На фиг. 5, консольный модуль 303 содержит модуль 502 отображения, к передней поверхности которого прикрепляется поверхность 501 воспринимающей касание (сенсорной) панели, клавишу 503 запуска, которая является аппаратной клавишей, клавишу 504 остановки, клавишу 505 сброса, цифровую клавишную панель 506 и клавишу 507 настроек/регистрации. На модуле 502 отображения отображаются каждое из нижепоясненных экранов, программируемых клавиш и т.п. под управлением CPU 401 контроллера 400.

[0050] Когда отображаемая часть программируемой клавиши, отображаемой на модуле 502 отображения, нажата пользователем, информация позиции передается в CPU 401. Здесь, указание пользователем программируемой клавиши через поверхность 501 воспринимающей касание панели и определение посредством CPU 401 того, что нажата программируемая клавиша, в пояснении называется "нажатием программируемой клавиши". Клавиша 503 запуска используется для побуждения операции считывания оригинала к началу. Клавиша 504 остановки используется для того, чтобы прекращать операцию в середине выполнения. Клавиша 505 сброса используется при инициализации настроек консольного модуля 303. Цифровая клавишная панель 506 используется при выполнении ввода чисел. Клавиша 507 настроек/регистрации используется при отображении нижеописанного экрана настроек/регистрации.

[0051] Фиг. 6 изображает вид для иллюстрации примера таблицы управления механизмами подачи бумаги для управления бумагой, хранимой в механизмах 306-315 подачи бумаги согласно первому варианту осуществления.

[0052] На фиг. 6, в таблице управления механизмами подачи бумаги регистрируется информация механизма подачи бумаги, такая как идентификатор механизма подачи бумаги, размер бумаги, тип, название, плотность бумаги и оставшееся количество бумаги. Идентификатор механизма подачи бумаги является идентификатором для управления механизмами подачи бумаги, который идентифицирует механизмы 306-315 подачи бумаги и составляет от "1" до "10" для механизмов 306-315 подачи бумаги. Размер бумаги является информацией, указывающей размер бумаги, которая является бумагой, подаваемой из механизма подачи бумаги, указываемого посредством идентификатора механизма подачи бумаги, и регистрируется размер бумаги, обнаруженный посредством датчика в каждом механизме подачи бумаги. Тип бумаги является информацией, указывающей тип бумаги, которая является бумагой, подаваемой из механизма подачи бумаги, указываемого посредством идентификатора механизма подачи бумаги, и когда выполняется печать на бумаге, которая подается из механизма подачи бумаги, печать выполняется в соответствии с параметрами управления печатью для типа бумаги (типа бумаги), соответствующего идентификатору механизма подачи бумаги. Название представляет собой информацию, указывающую название бумаги, которая подается из механизма подачи бумаги, указываемого посредством идентификатора механизма подачи бумаги, и любая строка символов может быть зарегистрирована таким образом, что она может легко различаться пользователем. Плотность является информацией, указывающей плотность бумаги, которая подается из механизма подачи бумаги, указываемого посредством идентификатора механизма подачи бумаги, и на основе этой плотности пользователь изменяет состояние закрепления бумаги. Оставшееся количество бумаги является информацией, указывающей оставшееся количество бумаги, хранимой в механизме подачи бумаги, указываемом посредством идентификатора механизма подачи бумаги, и оставшееся количество бумаги, обнаруженное для соответствующего механизма подачи бумаги, регистрируется в таблице управления механизмами подачи бумаги. Таким образом, таблица управления механизмами подачи бумаги сохраняет информацию бумаги, хранимой в механизмах подачи бумаги, и ассоциирует ее с информацией механизмов подачи бумаги.

[0053] Далее приводится пояснение для экранов, отображаемых на модуле 502 отображения консольного модуля 303 устройства 302 формирования изображений согласно первому варианту осуществления, со ссылкой на фиг. 7-11.

[0054] Фиг. 7 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда клавиша 701 "Выбор бумаги" нажата в автоматическом режиме выбора бумаги согласно первому варианту осуществления.

[0055] На главном экране 710 копирования автоматический режим выбора бумаги, в котором не указывается механизм подачи бумаги, задается на начальном экране копирования (в дальнейшем называемом "главным экраном копирования"). Когда CPU 401 обнаруживает то, что клавиша 701 "Выбор бумаги" нажата в этом состоянии, он отображает экран 711 выбора бумаги (первую страницу).

[0056] На экране 711 выбора бумаги, в порядке идентификаторов "1"-"5" механизмов подачи бумаги по фиг. 6, идентификатор механизма подачи бумаги, значок оставшегося количества бумаги, значок ориентации бумаги, размер, название и плотность бумаги, сохраненные в таблице управления механизмами подачи бумаги, отображаются в качестве списка. Кроме того, поскольку экран 711 выбора бумаги отображает то, что задан автоматический режим выбора бумаги, клавиша 702 "Автоматический выбор бумаги" отображается с другим выделением.

[0057] Следует отметить, что на экране 711 выбора бумаги, выбор механизма подачи бумаги выполняется посредством нажатия строки, в которой отображается механизм подачи бумаги. Кроме того, пользователь отменяет автоматический режим выбора бумаги и возвращается на главный экран 710 копирования посредством нажатия клавиши 705 "OK" в нижнем правом углу экрана после выбора механизма подачи бумаги.

[0058] Когда CPU 401 обнаруживает то, что клавиша 703 перехода на следующую страницу нажата на экране 711 выбора бумаги, он отображает экран 712 выбора бумаги (вторую страницу). На экране 712 выбора бумаги, в порядке идентификаторов "6"-"10" механизмов подачи бумаги по фиг. 6, подробная информация механизмов подачи бумаги, зарегистрированных в таблице управления механизмами подачи бумаги, отображается в качестве списка. Кроме того, когда CPU 401 обнаруживает то, что клавиша 704 перехода на предыдущую страницу нажата на экране 712 выбора бумаги, отображается вышеописанный экран 711 выбора бумаги (первая страница). Кроме того, когда CPU 401 обнаруживает то, что клавиша 705 "OK" нажата на экране 711 или 712 выбора бумаги, он закрывает экран выбора бумаги и возвращается на главный экран 710 копирования. Посредством выполнения этого типа управления отображением можно печать может быть вызвана для выполнения после выбора механизма подачи бумаги, содержащего бумагу, которая требуется пользователю.

[0059] Фиг. 8 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда клавиша 801 "Выбор бумаги" нажата в режиме указания механизма подачи бумаги согласно первому варианту осуществления.

[0060] На главном экране 810 копирования по фиг. 8, задается режим, в котором указывается подача бумаги из механизма 314 подачи бумаги, имеющего идентификатор "9" механизма подачи бумаги. Когда CPU 401 обнаруживает то, что клавиша 801 "Выбор бумаги" нажата на главном экране 810 копирования, он вычисляет число отображаемых страниц экрана выбора бумаги и отображает экран 811 выбора бумаги по фиг. 8 (вторую страницу). Другими словами, поскольку выбирается механизм 314 подачи бумаги, имеющий идентификатор "9" механизма подачи бумаги, отображается вторая страница экрана 811 выбора бумаги, соответствующая экрану 712 выбора бумаги по фиг. 7, включающая в себя информацию механизма подачи бумаги для механизма 314 подачи бумаги.

[0061] Кроме того, поскольку экран 811 выбора бумаги отображает то, что задан режим, в котором указывается механизм 314 подачи бумаги, имеющий идентификатор "9" механизма подачи бумаги, строка 802, соответствующая идентификатору механизма подачи бумаги "9, отображается с другим выделением.

[0062] Пользователь может отменять режим указания механизма подачи бумаги и переключаться на автоматический режим выбора бумаги посредством нажатия клавиши 806 "OK" в нижнем правом углу экрана после нажатия клавиши 803 "Автоматический выбор бумаги" в верхнем правом углу экрана на экране 811 выбора бумаги. Кроме того, когда CPU 401 обнаруживает то, что клавиша 804 перехода на предыдущую страницу нажата на экране 811 выбора бумаги, он отображает первую страницу экрана 812 выбора бумаги. Кроме того, когда CPU 401 обнаруживает то, что клавиша 805 перехода на следующую страницу нажата на экране 812 выбора бумаги, он отображает экран 811 выбора бумаги (вторую страницу). Кроме того, когда CPU 401 обнаруживает то, что клавиша 806 "OK" нажата на экране 811 или 812 выбора бумаги, он закрывает экран выбора бумаги и возвращается на главный экран 810 копирования.

[0063] Фиг. 9 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда механизм подачи бумаги вытаскивается в режиме указания механизма подачи бумаги согласно первому варианту осуществления.

[0064] На главном экране 910 копирования по фиг. 9, задается режим, в котором указывается подача бумаги из механизма 314 подачи бумаги, имеющего идентификатор "9" механизма подачи бумаги. Когда CPU 401 обнаруживает то, что механизм подачи бумаги, указанный посредством режима указания механизма подачи бумаги, вытаскивается в состоянии, в котором отображается главный экран 910 копирования, он вычисляет число отображаемых страниц экрана выбора бумаги и отображает экран 911 выбора бумаги.

[0065] Поскольку механизм 314 подачи бумаги, имеющий идентификатор "9" механизма подачи бумаги, вытаскивается на экране 911 выбора бумаги, отображается экран выбора бумаги (вторая страница), и в строке 901, соответствующей идентификатору "9" механизма подачи бумаги, отображаются только идентификатор механизма подачи бумаги и значок оставшегося количества бумаги. Кроме того, на экране 911 выбора бумаги в состоянии, в котором клавиша 902 "Автоматический выбор бумаги" или механизм подачи бумаги не выбирается, клавиша 903 "OK" отображается со штриховкой, и операция для клавиши 903 "OK" не допускается, так что экран выбора бумаги не может быть закрыт.

[0066] Когда CPU 401 обнаруживает то, что механизм 314 подачи бумаги устанавливается в состоянии, в котором отображается экран 911 выбора бумаги, отображается информация механизма подачи бумаги для строки 901, которая соответствует идентификатору "9" механизма подачи бумаги, и строка отображается с другим выделением, аналогично экрану 912 выбора бумаги. Когда CPU 401 обнаруживает то, что клавиша 903 "OK" нажата на экране 912 выбора бумаги, он закрывает экран 912 выбора бумаги в состоянии, в котором механизм подачи бумаги, имеющий идентификатор "9" механизма подачи бумаги, выбирается, и возвращается на главный экран 910 копирования. На экране 912 выбора бумаги можно видеть, что количество бумаги в механизме 314 подачи бумаги, имеющем идентификатор "9" механизма подачи бумаги, увеличилось с момента, когда отображается главный экран 910 копирования.

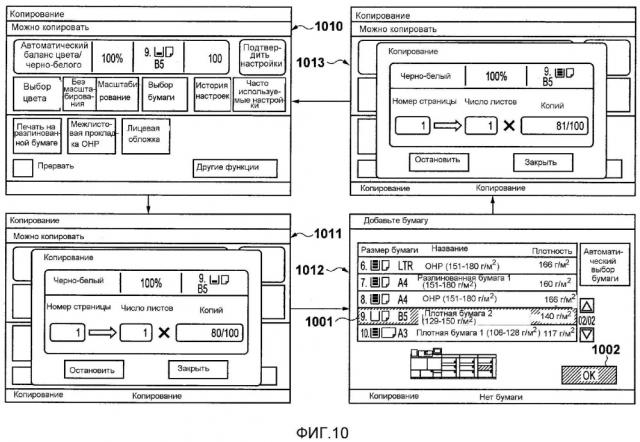

[0067] Фиг. 10 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда бумага закончилась в ходе печати в первом варианте осуществления.

[0068] На главном экране 1010 копирования задается режим, в котором подача бумаги указывается из механизма 314 подачи бумаги, имеющего идентификатор "9" механизма подачи бумаги. Когда CPU 401 обнаруживает то, что клавиша 503 запуска консольного модуля 303 нажата в этом состоянии, он начинает обработку печати и отображает текущее выполняемое диалоговое окно, как показано на экране 1011.

[0069] В случае, когда ошибка закончившейся бумаги возникает здесь в ходе печати, CPU 401 обнаруживает механизм подачи бумаги, в котором закончилась бумага, вычисляет число отображаемых страниц экрана выбора бумаги и отображает экран 1012 выбора бумаги. Поскольку на экране 1012 выбора бумаги бумага закончилась в механизме 314 подачи бумаги, имеющем идентификатор "9" механизма подачи бумаги, отображается вторая страница экрана выбора бумаги, включающая в себя информацию механизма подачи бумаги для механизма 314 подачи бумаги, отображается с другим выделением строка 1001, соответствующая механизму подачи бумаги "9", и значок, указывающий то, что бумага закончилась, отображается в строке 1001. Кроме того, на экране 1012 выбора бумаги таким образом, что обработка печати не может быть перезапущена в состоянии, в котором выбирается механизм подачи бумаги, в котором закончилась бумага, посредством отображения клавиши 1002 "OK" со штриховкой показано то, что клавиша 1002 "OK" не допускает операцию.

[0070] Когда CPU 401 обнаруживает то, что в механизм 314 подачи бумаги добавлена бумага в состоянии, в котором отображается экран 1012 выбора бумаги, он закрывает экран 1012 выбора бумаги и отображает текущее выполняемое диалоговое окно, как показано на экране 1013. Когда CPU 401 обнаруживает то, что обработка печати завершена на экране 1013, он закрывает текущее выполняемое диалоговое окно и возвращается на главный экран 1010 копирования.

[0071] Фиг. 11 изображает вид для иллюстрации примера переключения экрана для экрана выбора бумаги, отображаемого в случае, когда оптимальная бумага закончилась в ходе печати в первом варианте осуществления.

[0072] На главном экране 1110 копирования задается автоматический режим выбора бумаги, в котором не указывается механизм подачи бумаги. Когда CPU 401 обнаруживает то, что клавиша 503 запуска консольного модуля 303 нажата в этом состоянии, начинается обработка печати, и отображается текущее выполняемое диалоговое окно, как показано на экране 1111.

[0073] В случае, когда здесь в ходе печати возникла ошибка закончившейся оптимальной бумаги, CPU 401 указывает второй вариант механизма подачи бумаги, вычисляет число отображаемых страниц экрана выбора бумаги и отображает экран 1112 выбора бумаги. На экране 1112 выбора бумаги механизм 315 подачи бумаги, имеющий идентификатор "10" механизма подачи бумаги, выбирается в качестве второго варианта механизма подачи бумаги, с помощью которого возможно восстановление после ошибки. Таким образом, отображается вторая страница экрана выбора бумаги, включающая в себя информацию механизма подачи бумаги для механизма 315 подачи бумаги, и строка 1101, соответствующая идентификатору "10" механизма подачи бумаги, и клавиша 1102 "Автоматический выбор бумаги" отображается с другим выделением. Когда CPU 401 обнаруживает то, что кнопка 1103 "OK" нажата в этом состоянии, он закрывает экран 1112 выбора бумаги и отображает обработку печати с использованием размера A3 и ПЛОТНОЙ БУМАГИ 1 для текущего выполняемого диалогового окна для идентификатора "10" механизма подачи бумаги, как показано на экране 1113. Когда CPU 401 обнаруживает то, что обработка печати завершена в состоянии экрана 1113, он закрывает текущее выполняемое диалоговое окно и возвращает на главный экран 1110 копирования.

[0074] Далее приводится пояснение для характерной процедуры обработки в устройстве 302 формирования изображений первого варианта осуществления со ссылкой на блок-схему последовательности операций способа по фиг. 12A и 12B и фиг. 13A и 13B.

[0075] Фиг. 12A и 12B являются блок-схемами последовательности операций способа для описания процедуры обработки копирования в устройстве 302 формирования изображений согласно первому варианту осуществления. Программа для выполнения этой процедуры обработки хранится в ROM 403 или HDD 404 контроллера 400 и выполняется при необходимости посредством CPU 401. На фиг. 12A и 12B пояснение приводится касательно отображения для экрана выбора бумаги вплоть до того, как начинается обработка печати.

[0076] На фиг. 12A, во-первых, на этапе S1201 CPU 401 отображает главный экран копирования на модуле 502 отображения консольного модуля 303 и переходит в состояние ожидания ввода от пользователя. В случае, когда пользователь выполняет операцию ввода на консольном модуле 303 через главный экран копирования, обработка переходит к этапу S1202, и CPU 401 определяет то, нажата или нет клавиша "Выбор бумаги". Когда клавиша "Выбор бумаги" нажата, обработка переходит к этапу S1203, и отображается экран выбора бумаги, указываемый посредством номера 711 на фиг. 7 или посредством номера 811 на фиг. 8. С другой стороны, в случае, когда на этапе S1202 определяется то, что клавиша "Выбор бумаги" не нажата, обработка переходит к этапу S1218, и CPU 401 определяет то, обнаруживается или нет вытаскивание механизма подачи бумаги. В случае, когда на этапе S1218 определяется то, что вытаскивание механизма подачи бумаги обнаружено, обработка переходит к этапу S1219, CPU 401 обновляет информацию таблицы управления механизмами подачи бумаги, показанной на фиг. 6, запрашиваемой из HDD 404, сохраняет в HDD 404 и передает обработку на этап S1220. С другой стороны, в случае, когда на этапе S1218 определяется то, что вытаскивание механизма подачи бумаги не обнаружено, CPU 401 передает обработку на этап S1217 (фиг. 12B). На этапе S1220, CPU 401 определяет то, вытаскивается механизм подачи бумаги, который указывается в режиме указания механизма подачи бумаги, или нет. В случае, когда на этапе S1220 определяется то, что механизм подачи бумаги, который указывается в режиме указания механизма подачи бумаги, вытаскивается, обработка переходит к этапу S1203, и CPU 401 запрашивает информацию таблицы управления механизмами подачи бумаги из HDD 404. С другой стороны, в случае, когда на этапе S1220 определяется то, что механизм подачи бумаги, который указывается в режиме указания механизма подачи бумаги, не вытаскивается, CPU 401 передает обработку на этап S1217.

[0077] На этапе S1203, CPU 401 передает обработку на этап S1204 после запрашивания информации таблицы управления механизмами подачи бумаги из HDD 404. На этапе S1204, CPU 401 вычисляет максимальное число страниц (MAX) экрана выбора бумаги из числа механизмов подачи бумаги, которые прикреплены, и из числа элементов информации механизмов подачи бумаги, которое может отображаться на экране выбора бумаги. Затем, обработка переходит к этапу S1205, и CPU 401 определяет то, является режим автоматическим режимом выбора бумаги или режимо
