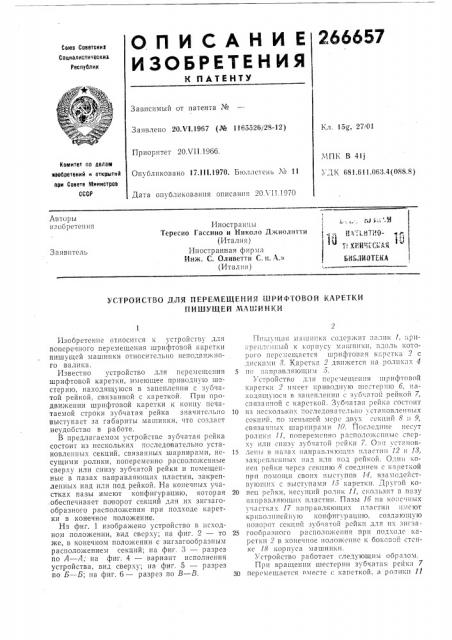

ОП И САНИ Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советскив

Социалистических

Республик

Зависимый от патента №

Заявлено 20Л 1.1967 (№ 1165526!28-12) Кл. 15g, 27!01

Приоритет 20Х11. 1966.

МПК В 41)

Ъ ДК 681.611-063.4(088.8) Комитет по делам

Опубликовано 17.111.1970. Бюллетень ¹ 11 изобретений н открытий при Совете Мииистров

СССР

Дата опублпкова!шя описания 20Л 1!.1970

Лвторы н."-. ou ретен и я

Иностранцы

Тересио Гассино и Киколо Джиолитти (Италия}

Иностранная фирма

Инж. С. Оливетти С. п. А..:> (Италия) 3 яявптель

ЬИБЛИОТЕКА

УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ИРИФТОВОЙ КАРЕТКИ

ЙИШУЩЕЙ МЛКИНКИ

Изобретение Относится I(устройству для поперечного перемещения шрифтовой каретки пишущей машинки относительно неподви)кного валика.

Известно устройстг>о для перемещения шрифтовой каретки, имеющее приводную шестерню, находящуюся в зацеплении с зубчатой рейкой, связанной с кареткой. При продви)кении шрифтовой каретки к концу печатаемой строки зубчатая рейка значительно выступает за габариты MBIIIHHKH, что создает неудобство в работе.

В предлагаемом устройстве зубчатая рейка состоит из нескольких последовательно установленных секций, связанных шарнирами, несу1цими ролики, попеременно располо)кснные сверху или снизу зубчатой рейки и помещенные в пазах направляющих пластин, закрепленных над или под рейкой. На конечных участках пазы имеют конфигурацию, которая обеспечивает поворот секций для их зигзагообразного расположения при подходе каретки в конечное положение.

Ня фиг. 1 изображено устройство в исходном положении, вид сверху; па <риг. 2 — то же, в конечном положении с зигзагообразным располо)кением секций; на фиг. 3 — разрез по А — Л; па фиг. 4 — вариант исполнения устройства, вид сверху; на фиг. 5 — разрез по Б — Б; на фиг. 6 — разрез по  — B.

Пп!1Iу!ца я а!я н! Иilка сОдержпт:! 3;! Пк 1, lсриКР СП 1С ПП Ый К 1(OP П 1 С) 1! с! Ц1ППКП ВДО 7b КОТО

Р 0 Г О П C P C М С Il i Я С Т С Я Ц l P i I) Г О В 3 Уl K с 1) С T К 1 — С дпскамп .). Каретка 2 движется а роликах 4

5 !ш:!Яп р авл Яюпцпз1,6.

Устройство для перемещения шрифтовой ,(3peT!(I; 2 имеет приводную шестерню 6, ПЯодящуюся в зацспленпп с. зуб1!атой рейкой 7, свЯзанной с каРсткОЙ. 3) Î 1счта)1 Рс1!кс! состоит

10 з пес!(очькп, последовательно установленных сскпш ::, по меныпсй мсрс двух секций 0;! 9, связапп! !х шарш!рами 10. Последние несут ролl!1(H 11, ПОПеремс НО р lot!0,lo)I(CE! IIH IC CRCpxy плп снпз зубчатой рейки 7. О:!ii мстанов1 5 л H1è в 11333 õ 1! 31!p Я в 7

Прн ПОМОЩИ CBOHX З!.!СтуПОВ 1- 1с ВЗаМОдЕйСтву!Оши. с выступами 16 каретки. Другой ко20 нец рейки, несущий ролик 11, скользит в пазу

113пр3вля10!И11., пластин. П3зь! !6 ня ко;!с пlb!х сlсl стка и 1/ II 3 IIP 3 B73Ioiöè(и. 13 стин П.HctoT кр иго, 1п не!!ну!О конфигур ацшо, создающую позорот секцш! зубчатой рейки для пх зигза25 гооор Явного p Сположенпя ttp!I подходе !(ЯpCTI(lt 2 в коне Ii!OC 110 70)I(HEI!! C K 00!(03 Ой СТСН«с 18 корпуса машинки.

Устройство работает следующим образом.

Прп вращенпи шестерни зубчатая рейка 7

50 перемешается вместе с капсткой, а ролики 11

266657 рейки скользят в пазах направляющи; пластин 12 и 18. По мере выдвижения рейки 7 наружу ролики 11 ее входят в паз lо участка 17, секции поочередно поворачиваются и складываются зигзагообразно вдоль стенки

18, не выходя за пределы габаритов машинки. При обратном движении каретки зубчатая рейка также перемещается, н ролики ее, выходя из криволинейного паза lб, заставляют секции занимать первоначальное положение по прямой линии. В варианте исполнения устройства направляющая для роликов 11 выполнена в виде стержня круглого сечения, состоящего из прямолинейного и криволинейного участков 19 и 20. Ролики 11 зубчатой рейки 7, состоящей также из секций 8 и 9, сое- динены пластиной 21. Секции скользят по направляющей с помощью трех роликов 22, установленных на общей шарнирной опоре 28, несущей ролики 11, под углом 120 друг к другу. К прямолинейному участку 19 направляющего стержня прикреплен ряд элементов 24, соединенных с призматической направляющей

25, которая прикреплена к боковой стенке 2б корпуса машинки. При перемещении каретки пластина 27 посредством роликов 22 перемещается по прямолинейному участку 19 направляющей. При подходе каретки 2 к одной из боковых стенок 2б машинки ролики 22

5 поступают на криволинейный участок 20 направляющей. Причем секция 8 поворачивается на шарнирной опоре 28 и укладывается вдоль боковой стенки 2б машинки.

Предмет изобретения

Устройство для перемещения шрифтовой каретки пишущей машинки, имеющее приводную шестерню, находящуюся в зацеплении с зубчатой рейкой, связанной с кареткой, 15 отличающееся тем, что зубчатая рейка состоит из нескольких последовательно установленных секций, связанных шарнирами, несущими ролики, попеременно расположенные сверху или снизу зубчатой рейки и установ20 ленные в пазах направляющих пластин, закрепленных над или под рейкой, при этом пазы на конечных участках имеют конфигурацию, которая обеспечит поворот секций для их зигзагообразного расположения при под25 ходе каретки в конечное положение.

266657

23

2Г га
