Устройство для управления освещением
Иллюстрации
Показать всеИзобретатение относится к области светотехники. Интерактивная система для управления перенаправляемым освещением в световом окружении содержит интерактивный дисплей, имеющий представление упомянутого светового окружения, причем упомянутое представление включает в себя по меньшей мере одно репозиционируемое световое представление; световое представление ассоциировано с по меньшей мере одним перенаправляемым источником света и включает в себя представление источника света и представление светового эффекта. При этом упомянутое представление источника света включает в себя по меньшей мере одно из переменного размера источника и переменного затенения источника, соответствующего текущему значению регулируемого параметра освещения упомянутого перенаправляемого источника света; при этом упомянутое представление светового эффекта включает в себя по меньшей мере одно из переменного размера эффекта и переменного затенения эффекта, соответствующего световому эффекту упомянутого перенаправляемого источника света в текущей позиции упомянутого репозиционируемого представления светового эффекта. Регулируемый параметр освещения упомянутого перенаправляемого источника света изменяется в ответ на жест перетаскивания в или на упомянутом дисплее, изменяющий размер контура по меньшей мере одного из упомянутого представления источника света или упомянутого представления светового эффекта, и при этом в течение упомянутого изменения область в представлении упомянутого светового окружения, которая недоступна для перенаправляемого источника света, выделяется. 9 з.п. ф-лы, 9 ил.
Реферат
ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ
[0001] Настоящее изобретение, в общем, направлено на управление освещением. Более конкретно, различные изобретательские способы и устройство, раскрытые в данном документе, относятся к интерактивной системе для управления световым окружением.
УРОВЕНЬ ТЕХНИКИ
[0002] В определенных реализациях системы освещения может быть желательным регулировать параметры освещения одного или более источников света, чтобы достигать требуемого светового эффекта в одном или более местоположений в световом окружении. Например, может быть желательным регулировать панорамирование и/или наклон источника света, такого как источник света точечной осветительной установки типа "вращающаяся голова". Кроме того, например, может быть желательным регулировать направление светодиодного источника света (с или без регулирования панорамирования и/или наклона такого светодиодного источника света). Например, светодиодный источник света может включать в себя множество светодиодов, которые формируют коллимированные световые лучи в различных направлениях и/или из различных местоположений. Избирательные светодиоды светодиодного источника света могут светиться таким образом, чтобы направлять один или более световых лучей в одном или более местоположений в световом окружении. Кроме того, например, светодиодный источник света дополнительно или альтернативно может включать в себя один или более перенаправляемых оптических элементов, каждый из которых предоставляется поверх одного или более светодиодов, которые могут избирательно возбуждаться, чтобы направлять световой выход из светодиода(ов) в требуемое местоположение.
[0003] В определенных ситуациях управления, пользователь может предпочитать иметь вариант для того, чтобы управлять требуемым световым эффектом (например, местоположением светового эффекта, направлением поступления света, создающего световой эффект, интенсивностью светового эффекта), вместо или в дополнение к управлению источником освещения непосредственно (например, непосредственному регулированию панорамирования/наклона и/или выхода светодиодного источника света). Заявители выяснили, что управление на основе световых эффектов источником света должно быть представлено таким способом, который предоставляет возможность пользователю понимать применяемый световой эффект, и который также необязательно предоставляет индикатор относительно того, что могут быть достижимыми другие световые эффекты.
[0004] Таким образом, в данной области техники существует потребность в том, чтобы предоставлять устройства и способы, которые предоставляют возможность пользователю управлять и указывать один или более требуемых световых эффектов в системе освещения и которые, необязательно, могут предоставлять индикатор относительно характеристик и ограничений системы освещения.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
[0005] Настоящее раскрытие сущности направлено на изобретательские способы и устройства для интерактивного управления световым окружением. Например, в некоторых вариантах осуществления может предоставляться интерактивная система для управления перенаправляемым освещением в световом окружении. Система может предоставлять возможность пользователю управлять и указывать один или более требуемых световых эффектов и необязательно может предоставлять индикатор относительно характеристик и ограничений системы освещения. Кроме того, например, в некоторых вариантах осуществления способ управления системой освещения для освещения окружения может предоставляться и включать в себя обработку светового представления в интерактивном дисплее и соответствующую обработку светового выхода источника света. Кроме того, например, в некоторых вариантах осуществления, могут предоставляться системы и способы, которые обеспечивают отображение регулируемых параметров освещения в виртуальном окружении.
[0006] В общем, в одном аспекте, предоставляется интерактивная система для управления перенаправляемым освещением в световом окружении, которая включает в себя интерактивный дисплей, имеющий представление светового окружения. Представление включает в себя, по меньшей мере, одно репозиционируемое световое представление. Световое представление ассоциировано с, по меньшей мере, одним перенаправляемым источником света и включает в себя представление источника света и представление светового эффекта. Представление источника света включает в себя, по меньшей мере, одно из переменного размера источника и переменного затенения источника, соответствующего параметру освещения перенаправляемого источника света. Представление светового эффекта включает в себя, по меньшей мере, одно из переменного размера эффекта и переменного затенения эффекта, соответствующего световому эффекту перенаправляемого источника света в текущей позиции репозиционируемого представления светового эффекта.
[0007] В некоторых вариантах осуществления, переменный размер источника соответствует ширине луча источника света. В некоторых версиях этих вариантов осуществления, представление источника света включает в себя как переменный размер источника, так и переменное затенение источника. В некоторых версиях этих вариантов осуществления, переменное затенение источника соответствует уровню регулирования яркости источника света.
[0008] В некоторых вариантах осуществления, переменный размер эффекта соответствует размеру светового эффекта в текущей позиции. В некоторых версиях этих вариантов осуществления, представление светового эффекта включает в себя как переменный размер эффекта, так и переменное затенение эффекта. В некоторых версиях этих вариантов осуществления, переменное затенение эффекта соответствует уровню освещенности текущей позиции. Представление источника света может быть заключено в представлении светового эффекта.
[0009] В некоторых вариантах осуществления, предоставляется множество перенаправляемых источников света, и световое представление является избирательно ассоциируемым с, по меньшей мере, одним из множества перенаправляемого источника света. Кроме того, параметр освещения может быть регулируемым через обработку светового представления на дисплее.
[0010] В общем, в другом аспекте, предоставляется интерактивная система для управления перенаправляемым освещением в световом окружении, которая включает в себя интерактивный дисплей, имеющий представление светового окружения. Представление включает в себя множество источников света, по меньшей мере, одно репозиционируемое световое представление и репозиционируемую направленную координатную маркировку. Репозиционируемая направленная координатная маркировка ассоциирована с репозиционируемым световым представлением и указывает направление света для светового представления.
[0011] В некоторых вариантах осуществления, координатная маркировка идет из смежного одного из множества источников света в направлении репозиционируемого светового представления и является отдельно репозиционируемой в другие из источников света. В некоторых версиях этих вариантов осуществления, координатная маркировка представляет собой линию.
[0012] В некоторых вариантах осуществления, репозиционируемое световое представление соответствует текущей позиции репозиционируемого светового представления и тому из источников света, в направлении которого идет координатная маркировка.
[0013] В некоторых вариантах осуществления, репозиционируемое световое представление включает в себя внешнюю форму и внутреннюю форму, заключенную во внешней форме.
[0014] В некоторых вариантах осуществления, репозиционируемое световое представление включает в себя представление источника света и представление светового эффекта. В некоторых версиях этих вариантов осуществления, представление источника света включает в себя, по меньшей мере, одно из переменного размера и переменного затенения, соответствующего параметру освещения одного из источников света. В некоторых версиях этих вариантов осуществления, представление светового эффекта включает в себя, по меньшей мере, одно из переменного размера и переменного затенения, соответствующего световому эффекту в текущей позиции репозиционируемого светового представления. В некоторых версиях этих вариантов осуществления, переменный размер соответствует ширине луча. В некоторых версиях этих вариантов осуществления, представление источника света включает в себя как переменный размер, так и переменное затенение. В некоторых версиях этих вариантов осуществления, переменный размер соответствует размеру светового эффекта. В некоторых версиях этих вариантов осуществления, представление светового эффекта включает в себя как переменный размер, так и переменное затенение. В некоторых версиях этих вариантов осуществления, переменное затенение соответствует уровню освещенности текущей позиции.
[0015] В общем, в другом аспекте, способ управления системой освещения для освещения окружения предоставляется и включает в себя: перемещение светового представления в виртуальное местоположение на интерактивном дисплее, причем виртуальное местоположение представляет реальное местоположение в световом окружении; направление светового выхода источника освещения в реальное местоположение; регулирование, по меньшей мере, одного из размера и затенения светового представления на интерактивном дисплее; и регулирование, по меньшей мере, одного из ширины луча, цвета и силы светового выхода в ответ на регулирование, по меньшей мере, одного из размера и затенения светового представления.
[0016] В некоторых вариантах осуществления, способ дополнительно включает в себя этап регулирования координатной маркировки, ассоциированной с репозиционируемым световым представлением, на виртуальном экране, при этом регулирование координатной маркировки регулирует направленность искусственного света, падающего в реальном местоположении. В некоторых версиях этих вариантов осуществления, регулирование координатной маркировки регулирует направленность светового выхода. В некоторых версиях этих вариантов осуществления, регулирование координатной маркировки направляет второй световой выход второго источника света в реальное местоположение.
[0017] В некоторых вариантах осуществления, способ дополнительно включает в себя этап перемещения дальнего конца координатной маркировки, идущей из места рядом со световым представлением, из места рядом с первым местоположением виртуального источника света в место рядом со вторым местоположением виртуального источника света, причем первое местоположение виртуального источника света соответствует источнику освещения, а второе местоположение виртуального источника света соответствует отдельному второму источнику освещения, и направления светового выхода второго источника освещения в реальное местоположение.
[0018] В некоторых вариантах осуществления, представление светового эффекта включает в себя внешнюю форму и внутреннюю форму, заключенную во внешней форме.
[0019] В некоторых вариантах осуществления, репозиционируемое световое представление включает в себя представление источника света и представление светового эффекта. В некоторых версиях этих вариантов осуществления, регулируется, по меньшей мере, одно из размера и затенения представления источника света. В некоторых версиях этих вариантов осуществления, регулируется, по меньшей мере, одно из размера и затенения представления светового эффекта. В некоторых версиях этих вариантов осуществления, регулирование затенения представления светового эффекта автоматически регулирует затенение представления источника света. Ширина луча необязательно может регулироваться в ответ на регулирование размера представления светового эффекта. Ширина луча также может регулироваться в ответ на регулирование размера. В некоторых версиях этих вариантов осуществления, интенсивность регулируется в ответ на регулирование затенения.
[0020] В общем, в другом аспекте, способ отображения параметров освещения в виртуальном окружении предоставляется и включает в себя этапы: идентификации местоположения светового эффекта в виртуальном окружении, указывающего окружение реального мира; определения, по меньшей мере, одного из первого размера и первого затенения первой формы таким образом, что оно соответствует параметру освещения источника света; определения, по меньшей мере, одного из второго размера и второго затенения второй формы таким образом, что оно соответствует световому эффекту источника света в местоположении; и наложение первой формы и второй формы поверх местоположения в виртуальном окружении.
[0021] В некоторых вариантах осуществления, первая форма заключена во второй форме. В некоторых версиях этих вариантов осуществления, способ дополнительно включает в себя этап позиционирования координатной маркировки между источником света и первой формой и второй формой.
[0022] В некоторых вариантах осуществления, определяются первый размер, первое затенение, второй размер и второе затенение.
[0023] В некоторых вариантах осуществления, этап идентификации местоположения включает в себя идентификацию местоположения источника света в окружении реального мира и идентификацию направления светового выхода источника света. В некоторых версиях этих вариантов осуществления, этап идентификации местоположения дополнительно включает в себя идентификацию расстояния между источником света и фактическим местоположением в окружении реального мира. Этап идентификации местоположения необязательно включает в себя регистрацию объектов реального мира с виртуальными объектами в виртуальном окружении.
[0024] В некоторых вариантах осуществления, способ дополнительно включает в себя этап регулирования, по меньшей мере, одного из второго размера и второго затенения второй формы таким образом, что оно соответствует регулированию светового эффекта.
[0025] В некоторых вариантах осуществления, виртуальное окружение является окружением дополненной реальности.
[0026] В общем, в другом аспекте, способ отображения параметров освещения в виртуальном окружении предоставляется и включает в себя этапы: идентификации направления светового выхода источника света в окружении реального мира; идентификации расстояния между источником света и фактическим местоположением освещения в окружении реального мира; позиционирования представления светового эффекта в виртуальном окружении, указывающего окружение реального мира, при этом позиционирование основано на направлении и расстоянии; и конфигурирования светового эффекта таким образом, что он служит признаком условий освещения в фактическом местоположении освещения, при этом конфигурирование основано на расстоянии.
[0027] В некоторых вариантах осуществления, конфигурирование включает в себя определение размера представления светового эффекта.
[0028] В некоторых вариантах осуществления, конфигурирование включает в себя определение затенения представления светового эффекта.
[0029] При использовании в данном документе для целей настоящего раскрытия сущности, термин "светодиод" должен пониматься как включающий в себя любой электролюминесцентный диод или другой тип системы на основе инжекции/перехода носителей, которая допускает формирование излучения в ответ на электрический сигнал. Таким образом, термин "светодиод" включает в себя, но не только, различные полупроводниковые структуры, которые испускают свет в ответ на ток, светоизлучающие полимеры, органические светоизлучающие диоды (OLED), электролюминесцентные одиночные светильники и т.п. В частности, термин "светодиод" означает светоизлучающие диоды всех типов (включающие полупроводниковые и органические светоизлучающие диоды), которые могут быть выполнены с возможностью формировать излучение в одном или более из спектра инфракрасного излучения, спектра ультрафиолетового излучения и различных частей видимого спектра (в общем, включающих в себя длины волны излучения от приблизительно 400 нанометров до приблизительно 700 нанометров). Некоторые примеры светодиодов включают в себя, но не только, различные типы инфракрасных светодиодов, ультрафиолетовых светодиодов, красных светодиодов, синих светодиодов, зеленых светодиодов, желтых светодиодов, янтарных светодиодов, оранжевых светодиодов и белых светодиодов (дополнительно пояснены ниже). Также следует принимать во внимание, что светодиоды могут конфигурироваться и/или управляться так, что они формируют излучение, имеющее различные полосы пропускания (например, полную ширину на полувысоте, или FWHM) для данного спектра (например, узкую полосу пропускания, широкую полосу пропускания) и множество доминирующих длин волны в пределах данной общей классификации цветов.
[0030] Например, одна реализация светодиода, выполненного с возможностью формировать фактически белый свет (например, белого светодиода), может включать в себя определенное число матриц, которые, соответственно, испускают различные спектры электролюминесценции, которые, в комбинации, смешиваются таким образом, что они формируют фактически белый свет. В другой реализации, светодиод белого света может быть ассоциирован с кристаллофосфором, который преобразует электролюминесценцию, имеющую первый спектр, в отличающийся второй спектр. В одном примере этой реализации, электролюминесценция, имеющая относительно короткую длину волны и спектр с узкой полосой пропускания, "накачивает" кристаллофосфор, который, в свою очередь, испускает излучение с большей длиной волны, имеющее немного более широкий спектр.
[0031] Также следует понимать, что термин "светодиод" не ограничивает физический и/или электрический тип корпуса светодиода. Например, как пояснено выше, светодиод может означать одно светоизлучающее устройство, имеющее несколько матриц, которые выполнены с возможностью, соответственно, испускать различные спектры излучения (например, которые могут быть управляемыми или могут не быть управляемыми по отдельности). Кроме того, светодиод может быть ассоциирован с люминофором, который считается неотъемлемой частью светодиода (например, некоторые типы белых светодиодов). В общем, термин "светодиод" может означать светодиоды в корпусе, светодиоды без корпуса, светодиоды для поверхностного монтажа, светодиоды для монтажа на плату, светодиоды для T-образных корпусов, светодиоды для корпусов с радиальными выводами, светодиоды для силовых агрегатов, светодиоды, включающие в себя некоторый корпусный и/или оптический элемент (например, светорассеивающую линзу), и т.д.
[0032] Следует понимать, что термин "источник света" означает один или более из множества источников излучения, включающих в себя, но не только, светодиодные источники света (включающие в себя один или более светодиодов, как задано выше), источники света на основе ламп накаливания (например, обычные лампы накаливания, галогенные лампы), источники света на основе люминесцентных ламп, источники света на основе фосфоресцирующих ламп, источники света на основе разрядных ламп высокой интенсивности (например, натриевую, ртутную и металлогалогенидную лампу), лазеры, другие типы источников света на основе электролюминесцентных ламп, источники света на основе пиролюминесцентных ламп (например, факельные лампы), источники света на основе свечелюминесцентных ламп (например, газовые светильники, дуговые угольные источники излучения), источники света на основе фотолюминесцентных ламп (например, источники света на основе газоразрядных ламп), источники света на основе катодолюминесцентных ламп с использованием электронного насыщения, источники света на основе гальванолюминесцентных ламп, источники света на основе кристаллолюминесцентных ламп, источники света на основе кинелюминесцентных ламп, источники света на основе термолюминесцентных ламп, источники света на основе триболюминесцентных ламп, источники света на основе сонолюминесцентных ламп, источники света на основе радиолюминесцентных ламп и люминесцентные полимеры.
[0033] Данный источник света может быть сконфигурирован с возможностью формировать электромагнитное излучение в пределах видимого спектра, за пределами видимого спектра или в комбинации и означенного. Следовательно, термины "свет" и "излучение" используются взаимозаменяемо в данном документе. Дополнительно, источник света может включать в себя в качестве неотъемлемого компонента один или более фильтров (например, цветных светофильтров), линз или других оптических компонентов. Кроме того, следует понимать, что источники света могут быть сконфигурированы для множества вариантов применения, включающих в себя, но не только, индикаторы, дисплеи и/или освещение. "Источник освещения" является источником света, который, в частности, сконфигурирован с возможностью формировать излучение, имеющее достаточную яркость, чтобы эффективно освещать внутреннее или внешнее пространство. В этом контексте, "достаточная яркость" означает достаточную мощность излучения в видимом спектре, сформированном в пространстве или окружающей среде (единица "люменов" зачастую используется для того, чтобы представлять полный световой выход из источника света во всех направлениях, с точки зрения мощности излучения или "светового потока"), чтобы предоставлять окружающее освещение (т.е. свет, который может восприниматься косвенно и который, например, может полностью или частично отражаться от одной или более множества промежуточных поверхностей перед восприятием).
[0034] Термин "спектр" следует понимать как означающий любую одну или более частот (или длин волны) излучения, формируемого посредством одного или более источников света. Соответственно, термин "спектр" означает частоты (или длины волны) не только в дальности видимости, но также и частоты (или длины волны) в инфракрасном излучении, ультрафиолетовом излучении и других областях полного электромагнитного спектра. Кроме того, данный спектр может иметь относительно узкую полосу пропускания (например, FWHM, имеющую в своей основе небольшое количество частотных или спектральных компонентов) или относительно широкую полосу пропускания (несколько частотных или спектральных компонентов, имеющих различную относительную интенсивность). Также следует принимать во внимание, что данный спектр может быть результатом смешения двух или более других спектров (например, смешения излучения, соответственно, испускаемого из нескольких источников света).
[0035] Для целей этого раскрытия сущности термин "цвет" используется взаимозаменяемо с термином "спектр". Тем не менее, термин "цвет", в общем, используется для того, чтобы означать главным образом свойство излучения, которое воспринимается наблюдателем (хотя это применение не имеет намерение ограничивать объем данного термина). Соответственно, термин "различные цвета" неявно означает несколько спектров, имеющих различные спектральные компоненты и/или полосы пропускания. Также следует принимать во внимание, что термин "цвет" может быть использован как в связи с белым, так и в связи с небелым светом.
[0036] Термин "цветовая температура", в общем, используется в данном документе в связи с белым светом, хотя это применение не имеет намерение ограничивать объем данного термина. Цветовая температура в своей основе означает конкретное цветовое содержимое или оттенок (например, красноватый, синеватый) белого света. Цветовая температура данной выборки излучения традиционно отличается согласно температуре в градусах Кельвина (K) абсолютно черного излучателя, который излучает в своей основе такой же спектр, как и рассматриваемая выборка излучения. Цветовые температуры абсолютно черного излучателя, в общем, находятся в рамках диапазона приблизительно от 700 градусов K (типично считается первой видимой для человеческого глаза) до более чем 10000 градусов K; белый свет, в общем, воспринимается при цветовых температурах выше 1500-2000 градусов K.
[0037] Термин "осветительная установка" или используется в данном документе для того, чтобы означать реализацию или компоновку одного или более осветительных устройств, в частности, форм-фактор, сборку или комплектность. Термин "осветительный модуль" используется в данном документе для того, чтобы означать устройство, включающее в себя один или более источников света одного или различных типов. Данный осветительный модуль может иметь любое из множества монтажно-сборочных приспособлений для источника(ов) света, компоновок и форм кожуха/корпуса и/или конфигураций электрических и механических соединений. Дополнительно, данный осветительный модуль необязательно может быть ассоциирован (например, включать в себя, быть соединен и/или объединен в одном корпусе) с различными другими компонентами (например, схемами управления), связанными с работой источника(ов) света. "Светодиодный осветительный модуль" означает осветительный модуль, который включает в себя один или более светодиодных источников света, как пояснено выше, одиночных или в комбинации с другими несветодиодными источниками света. "Многоканальный" осветительный модуль означает светодиодный или несветодиодный осветительный модуль, который включает в себя, по меньшей мере, два источника света, выполненных с возможностью, соответственно, формировать различные спектры излучения, при этом каждый различный спектр источника может означать "канал" многоканального осветительного модуля.
[0038] Термин "контроллер" используется в данном документе, в общем, чтобы описывать различные устройства, связанные с работой одного или более источников света. Контроллер может быть реализован множеством способов (например, c помощью специализированных аппаратных средств), чтобы выполнять различные функции, поясненные в данном документе. "Процессор" является одним примером контроллера, который использует один или более микропроцессоров, которые могут программироваться с использованием программного обеспечения (например, микрокода), с тем чтобы выполнять различные функции, поясненные в данном документе. Контроллер может быть реализован с применением или без применения процессора, а также может быть реализован как комбинация специализированных аппаратных средств, с тем чтобы выполнять некоторые функции, и процессора (например, одного или более программируемых микропроцессоров и ассоциированных схем), чтобы выполнять другие функции. Примеры компонентов контроллера, которые могут использоваться в различных вариантах осуществления настоящего раскрытия сущности, включают в себя, но не только, традиционные микропроцессоры, специализированные интегральные схемы (ASIC) и программируемые пользователем вентильные матрицы (FPGA).
[0039] В различных реализациях, процессор или контроллер может быть ассоциирован с одним или более носителей хранения данных (в общем упоминаемых в данном документе как "запоминающее устройство", например, энергозависимое и энергонезависимое компьютерное запоминающее устройство, такое как RAM, PROM, EPROM and EEPROM, гибкие диски, компакт-диски, оптические диски, магнитная лента и т.д.). В некоторых реализациях, носители хранения данных могут быть кодированы с помощью одной или более программ, которые, когда выполняются на одном или более процессоров и/или контроллеров, осуществляют, по меньшей мере, некоторые из функций, поясненных в данном документе. Различные носители хранения данных могут быть стационарными в процессоре или контроллере или могут быть переносимыми, так что одна или более программ, сохраненных на них, могут быть загружены в процессор или контроллер, чтобы реализовывать различные аспекты настоящего изобретения, поясненные в данном документе. Термины "программа" или "компьютерная программа" используются в данном документе в общем смысле, чтобы означать любой тип машинного кода (например, программного обеспечения или микрокода), который может использоваться для того, чтобы программировать один или более процессоров или контроллеров.
[0040] Термин "адресуемый" используется в данном документе, чтобы означать устройство (например, источник света, в общем, осветительный модуль или установку, контроллер или процессор, ассоциированный с одним или более источников света или осветительных модулей, другие не связанные с освещением устройства и т.д.), которое выполнено с возможностью принимать информацию (например, данные), предназначенную для нескольких устройств, в том числе и для него, и избирательно отвечать на конкретную информацию, предназначенную для него. Термин "адресуемый" зачастую используется в связи с сетевым окружением (или "сетью", дополнительно поясненной ниже), в котором несколько устройств соединяются между собой через некоторую среду или среды связи.
[0041] В одной сетевой реализации, одно или более устройств, связанных с сетью, могут выступать в качестве контроллера для одного или более других устройств, связанных с сетью (например, во взаимосвязи ведущего устройства/ведомого устройства). В другой реализации, сетевое окружение может включать в себя один или более выделенных контроллеров, которые выполнены с возможностью управлять одним или более устройств, связанных с сетью. В общем, несколько устройств, связанные с сетью, могут иметь доступ к данным, которые присутствуют в среде или средах связи; тем не менее, данное устройство может быть "адресуемым" в том, что оно выполнено с возможностью избирательно обмениваться данными (т.е. принимать данные из и/или передавать данные) с сетью, например, на основе одного или более конкретных идентификаторов (например, "адресов"), назначаемых ему.
[0042] Термин "сеть" при использовании в данном документе означает любое соединение двух или более устройств (включающих в себя контроллеры или процессоры), которое упрощает транспортировку информации (например, для управления устройством, хранения данных, обмена данными и т.д.) между любыми двумя или более устройств и/или между несколькими устройствами, соединенными с сетью. Следует легко принимать во внимание, что различные реализации сетей, подходящих для соединения нескольких устройств, могут включать в себя любые из множества топологий сети и использовать любые из множества протоколов связи. Дополнительно, в различных сетях согласно настоящему раскрытию сущности, любое соединение между двумя устройствами может представлять выделенное соединение между двумя системами или, альтернативно, невыделенное соединение. В дополнение к переносу информации, предназначенной для этих двух устройств, такое невыделенное соединение может переносить информацию, не обязательно предназначенную для любого из этих двух устройств (например, открытое сетевое соединение). Кроме того, следует легко принимать во внимание, что различные сети устройств, как пояснено в данном документе, могут использовать одну или более беспроводных, проводных/кабельных и/или волоконно-оптических линий связи для того, чтобы упрощать транспортировку информации по всей сети.
[0043] Термин "пользовательский интерфейс" при использовании в данном документе означает интерфейс между пользователем-человеком или оператором и одним или более устройств, который обеспечивает связь между пользователем и устройством(ами). Примеры пользовательских интерфейсов, которые могут использоваться в различных реализациях настоящего раскрытия сущности, включают в себя, но не только, переключатели, потенциометры, кнопки, наборные диски, ползунки, мышь, клавиатуру, клавишную панель, различные типы игровых контроллеров (например, джойстики), шаровые манипуляторы, экраны отображения, различные типы графических пользовательских интерфейсов (GUI), сенсорные экраны, микрофоны и другие типы датчиков, которые могут принимать некоторую форму сформированного человеком управляющего воздействия и формировать сигнал в ответ.
[0044] Следует принимать во внимание, что все комбинации вышеприведенных принципов и дополнительных принципов, подробнее поясненных ниже (если такие принципы не являются взаимно несогласованными), считаются частью изобретательского объекта патентования, раскрытого в данном документе. В частности, все комбинации заявленного объекта патентования, указанного в конце этого раскрытия сущности, считаются частью изобретательского объекта патентования, раскрытого в данном документе. Также следует принимать во внимание, что термины, явно используемые в данном документе, которые также могут появляться в любом раскрытии сущности, содержащемся по ссылке, должны соответствовать значению, наиболее согласующемуся с конкретными принципами, раскрытыми в данном документе.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
[0045] На чертежах аналогичные ссылки с номером, в общем, ссылаются на идентичные части в различных представлениях. Кроме того, чертежи необязательно начерчены в масштабе, вместо этого акцент делается на понятности иллюстрирования принципов изобретения.

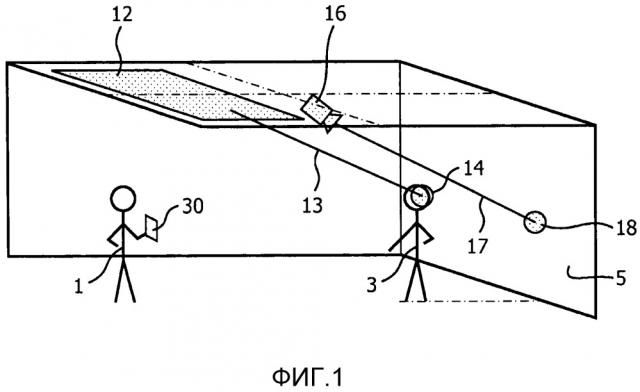

[0046] Фиг. 1 иллюстрирует пользователя в окружении розничного магазина, перенаправляющего источники света системы освещения на манекен, использующий устройство отображения дополненной реальности.
[0047] Фиг. 2 иллюстрирует дисплей устройства отображения дополненной реальности по фиг. 1.
[0048] Фиг. 3 иллюстрирует позиционирование устройства отображения дополненной реальности, перенаправляемого точечного светильника и объекта в системе координат реального окружения.
[0049] Фиг. 4 иллюстрирует вариант осуществления способа определения местоположения светового эффекта на дисплее устройства отображения дополненной реальности.
[0050] Фиг. 5 иллюстрирует дисплей устройства отображения реальности с манекеном в первой позиции и источниками света в первой конфигурации.
[0051] Фиг. 6 иллюстрирует дисплей устройства отображения дополненной реальности по фиг. 5, с манекеном во второй позиции и источниками света во второй конфигурации.
[0052] Фиг. 7 иллюстрирует дисплей устройства отображения дополненной реальности по фиг. 5, с манекеном во второй позиции и светом в третьей конфигурации.
[0053] Фиг. 8 и 9 иллюстрирует дисплей устройства отображения дополненной реальности по фиг. 5, с манекеном во второй позиции; световой эффект на манекене проиллюстрирован с переключением для формирования из другого источника света.
ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ
[0054] В определенных реализациях системы освещения может быть желательным регулировать параметры освещения одного или более источников света, чтобы достигать требуемого светового эффекта в одном или более местоположений в световом окружении. Например, может быть желательным регулировать панорамирование и/или наклон источника света, такого как источник света точечной осветительной установки типа "вращающаяся голова". Кроме того, например, может быть желательным регулировать направление светового выхода светодиодного источника света (с или без регулирования панорамирования и/или наклона такого светодиодного источника света). В определенных ситуациях управления, пользователь может предпочитать иметь вариант для того, чтобы управлять требуемым световым эффектом, вместо или в дополнение к управлению источником освещения непосредственно. Заявители обнаружили, что управление на основе световых эффектов источником света должно быть представлено таким способом, который предоставляет возможность пользователю понимать применяемый световой эффект, и который также необязательно предоставляет индикатор относительно того, что могут быть достижимыми другие световые эффекты.
[0055] Таким образом, в данной области техники существует потребность в том, чтобы предоставлять устройства и способы, которые предоставляют возможность пользователю управлять и указывать один или более требуемых световых эффектов в системе освещения, и которые необязательно предоставляют индикатор относительно характеристик и ограничений системы освещения.
[0056] Если обобщать, заявители обнаружили, что должно быть преимущественным предоставлять различные изобретательские способы и устройства, связанные с интерактивной системой дл
