Режущая пластина, имеющая устройство противоскольжения в форме ласточкина хвоста

Режущая пластина, имеющая устройство противоскольжения в форме ласточкина хвоста

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[001] Объект настоящей заявки относится к режущей пластине, содержащей устройство противоскольжения в форме ласточкина хвоста, для закрепления режущей пластины на металлорежущем станке.

ПРЕДПОСЫЛКИ К СОЗДАНИЮ ИЗОБРЕТЕНИЯ

[002] Точное позиционирование режущей пластины на инструменте может обеспечить высокую точность механической обработки. Тем не менее, режущие пластины часто подвергаются воздействию высоких сил во время операций механической обработки, что может вызвать перемещение или изменение ориентации режущей пластины относительно металлорежущего станка, который ее удерживает.

[003] Патент США 4,335,983 раскрывает режущую пластину 5 с наклонными боковыми поверхностями 22, 23, как показано на фиг. 6 по этой ссылке. Режущие пластины 5 зажимаются на месте посредством смещающей силы, прикладываемой к другой их наклонной боковой поверхности 25.

[004] Патент США 5,746,549 раскрывает режущую пластину с «запирающим средством защелкивающего действия». Режущая пластина имеет выпуклость («выступ 23»), продолжающуюся вниз от базовой поверхности пластины, при этом выпуклость имеет «запирающую поверхность 27», зацепляемую посредством запирающего элемента или части 29. Инструмент может также содержать выталкивающий элемент 39 для приложения усилия выталкивания против силы натяжения, прикладываемой запирающим элементом 29. Еще одной публикацией, представляющей выпуклость, является EP 1 753 576.

[005] Задачей настоящего изобретения является обеспечение новой и усовершенствованной режущей пластины и/или инструмента, имеющего устройство противоскольжения в форме ласточкина хвоста.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[006] В соответствии с первым аспектом объекта настоящей заявки, предложена режущая пластина с устройством противоскольжения пластины в форме ласточкина хвоста, примыкающим к базовой поверхности пластины.

[007] В соответствии с дополнительным аспектом объекта настоящей заявки, предложена режущая пластина, содержащая противоположные верхнюю и базовую поверхности пластины, которые соединены посредством периферийной поверхности пластины, и устройство противоскольжения пластины в форме ласточкина хвоста, смежное базовой поверхности пластины, и содержащее первую и вторую опорные поверхности пластины, и взаимодействующую поверхность пластины; при этом первая опорная поверхность пластины содержит первый участок ласточкина хвоста, образующий внешний и острый первый угол ласточкина хвоста с базовой поверхностью пластины; а вторая опорная поверхность пластины содержит второй участок ласточкина хвоста, образующий внешний и острый второй угол ласточкина хвоста с базовой поверхностью пластины; где: на виде, перпендикулярном базовой поверхности пластины, первый участок ласточкина хвоста длиннее чем, и не параллелен второму участку ласточкина хвоста; и режущая пластина имеет монолитную конструкцию.

[008] Следует отметить, что все устройства противоскольжения (пластины или инструмента) по настоящей заявке, являются так называемым устройством противоскольжения «ласточкин хвост», т.е. содержащими непараллельные участки ласточкина хвоста, образующие острый угол ласточкина хвоста с соответствующей базовой поверхностью. Ради краткости слова «устройство противоскольжения» могут появиться в дальнейшем без предшествующего слова «ласточкин хвост», но должны быть истолкованы, как имеющие тот же смысл. Точно так же, для краткости, признаки «устройство противоскольжения» могут появиться в дальнейшем без предшествующего слова «пластина» или «инструмент», если контекст явно относится к устройству противоскольжения одного или другого.

[009] Следует также отметить, что вид, перпендикулярный к базовой поверхности, может быть также видом в разрезе и, в качестве альтернативы, может быть видом вдоль центральной оси пластины, продолжающейся перпендикулярно, и через центр базовой поверхности пластины.

[0010] В соответствии с еще одним дополнительным аспектом объекта настоящей заявки, предложена режущая пластина, содержащая противоположные верхнюю и базовую поверхности пластины, которые соединены посредством периферийной поверхности пластины, выступ, продолжающийся от и окруженный базовой поверхностью пластины, и находящийся на некотором расстоянии от периферийной поверхности пластины, и устройство противоскольжения в форме ласточкина хвоста, образованное на выступе, и содержащее первую и вторую опорные поверхности пластины, соответственно, содержащие первый и второй участок ласточкина хвоста, которые не являются параллельными друг другу на виде, перпендикулярном базовой поверхности пластины, каждая, соответственно, образующая внешний и острый угол ласточкина хвоста с базовой поверхностью пластины.

[0011] В соответствии с другим аспектом объекта настоящей заявки, предложен инструмент с устройством противоскольжения инструмента в форме ласточкина хвоста, примыкающим к его базовой поверхности инструмента.

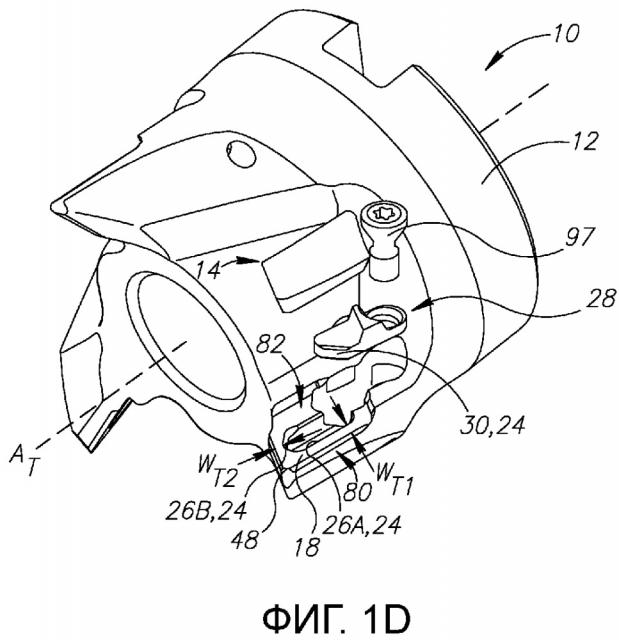

[0012] В соответствии с еще одним аспектом объекта настоящей заявки, предложен инструмент по любому из указанных выше аспектов, дополнительно содержащий прихват и винт, сконфигурированный для перемещения прихвата.

[0013] В соответствии с другим аспектом объекта настоящей заявки, предложен сборный инструмент, содержащий инструмент согласно любому из вышеприведенных аспектов, и режущая пластина согласно любому из вышеприведенных аспектов.

[0014] В соответствии с еще одним аспектом объекта настоящей заявки, предложен сборный инструмент, содержащий режущую пластину и инструмент, оба из которых содержат устройство противоскольжения в форме ласточкина хвоста, прилегающее к их базовым поверхностям. Как будет подробно изложено ниже, устройство противоскольжения в форме ласточкина хвоста режущей пластины может иметь поверхности, сконфигурированные для использования с инструментом, имеющим соответствующие поверхности устройства противоскольжения инструмента в форме ласточкина хвоста.

[0015] В соответствии с еще одним аспектом объекта настоящей заявки, предложен способ закрепления режущей пластины в инструменте через его устройства противоскольжения в форме ласточкина хвоста.

[0016] Одно или несколько из следующих преимуществ может быть достигнуто посредством устройства противоскольжения пластины в форме ласточкина хвоста, образованного смежно базовой поверхности пластины:

- Боковые поверхности пластины могут быть независимыми от зажимной функции. Другими словами, боковые поверхности пластины могут быть выполнены с возможностью (имеющие размер и/или ориентированы) находиться на расстоянии от всех поверхностей инструмента. Еще другими словами, боковые поверхности пластины могут быть выполнены с возможностью быть свободными от контакта с инструментом. Следовательно, один инструмент с устройством противоскольжения в форме ласточкина хвоста (соответствующий единому установленному размеру устройства противоскольжения в форме ласточкиного хвоста) может быть выполнен с возможностью удержания режущих пластин различной формы и/или размера (т.е. боковые поверхности пластин могут иметь различные размеры и/или формы). В противоположность, инструмент, описанный в патенте США 4,335,983, является более ограниченным в использовании пластины определенной периферийной формы (так как поверхности инструмента выполнены с возможностью контакта с боковыми поверхностями 22, 23 ласточкина хвоста, и даже ее задняя боковая поверхность 25 режущей пластины выполнена с возможностью контакта режущей пластины в заданных положениях).

- Верхняя поверхность пластины режущей пластины может быть независимой от зажимной функции (например, верхняя поверхность пластины может быть выполнена без выступающей головки винта, выступающей наружу участка, прилегающего к отверстию под винт, или конфигурация сконструирована для приема зажимной губки. Следовательно, стружке может быть позволено свободно перемещаться вдоль верхней поверхности пластины, или может быть сконструирована для управления ее потоком предпочтительным образом.

- Режущая пластина может иметь монолитную конструкцию (т.е., так как участки ласточкина хвоста выполнены с возможностью ограничения движения вверх режущей пластины относительно инструмента, на котором она установлена, поэтому не существует потребности в относительно большом отверстии для винта, или множественных малых отверстий для винтов для приема винта или винтов, сконфигурированных для обеспечения силы, направленной вниз, необходимой для удержания режущей пластины в инструменте). Следовательно, режущая пластина может быть относительно значительно меньше (и, следовательно, легче), чем известные пластины для высокоскоростной механической обработки, что может иметь очень важное значение из-за больших сил, связанных с весом режущей пластины, когда она вращается на высоких скоростях.

- Участки ласточкина хвоста, которые являются прилегающими к базовой поверхности пластины (а не представляют собой саму базовую поверхность пластины), могут обеспечить функции как зажимания (т.е. в направлении, перпендикулярном базовой поверхности пластины), так и бокового противоскольжения.

[0017] Подобным образом, инструмент, сконфигурированный для удержания режущей пластины с любым из вышеописанных признаков, может достигать одно или несколько аналогичных преимуществ:

- Боковые поверхности гнезда инструмента могут быть независимыми от зажимной функции. Другими словами, боковые поверхности гнезда инструмента могут быть выполнены с возможностью (имеющие размер и/или ориентированы) находиться на расстоянии от всех поверхностей режущей пластины, чтобы удерживать таким образом. Еще другими словами, боковые поверхности гнезда инструмента могут быть выполнены с возможностью быть свободными от контакта с режущей пластиной.

- Инструмент может быть выполнен с возможностью контактирования с режущей пластиной только через базовую поверхность инструмента и поверхности, расположенные в выемке области посадочного места. Остальная часть инструмента может быть независимой от дополнительной конструкции, имеющей зажимную функцию (например, инструмент может быть выполнен без винта, выполненного с возможностью непосредственного применения зажимного усилия на режущую пластину, или зажимной губки, выполненной с возможностью непосредственного приложения зажимного усилия к режущей пластине).

- Участки ласточкина хвоста, которые являются прилегающими к базовой поверхности инструмента (а не представляют собой саму базовую поверхность инструмента), могут обеспечить как зажимную (т.е. в направлении, перпендикулярном базовой поверхности инструмента), так и боковую функции противоскольжения.

- Инструмент может обеспечить дополнительную стабильность для зажима режущей пластины, путем обеспечения зажимного усилия в направлении резания.

[0018] Хотя изготовление устройств с участками ласточкина хвоста является довольно сложным (по сравнению с относительно простой/дешевой конструкцией отверстия под винт и винта), считается, что по меньшей мере одно из вышеприведенных преимуществ, или их комбинация, может компенсировать такой недостаток.

[0019] Что касается вышеприведенных преимуществ, связанных с режущей пластиной, имеющей монолитную конструкцию, следует отметить, что такое преимущество может в какой-то степени сосуществовать с относительно небольшим сквозным отверстием в режущей пластине. Для конкретизации, режущая пластина с монолитной конструкцией и без абсолютно какого-либо сквозного отверстия, является теоретически структурно более прочной, чем режущая пластина, образованная с сквозным отверстием. Даже если устройство противоскольжения в форме ласточкина хвоста по настоящей заявке, в противопоставление обычному зажимному устройству «сквозное отверстие/винт», обеспечивает направленное вниз зажимное усилие для режущей пластины через его участки ласточкина хвоста, следует понимать, что режущая пластина может все еще иметь монолитную конструкцию и быть снабженной небольшим сквозным отверстием, например, для покрытия без чрезмерного ослабления ее структуры. Таким образом, хотя режущая пластина с монолитной конструкцией и без сквозного отверстия имеет предпочтение относительно ее конструкционной прочности, следует понимать, что монолитная пластина с относительно небольшим сквозным отверстием, по-прежнему, может быть полезной, например, для целей нанесения покрытия. Для того чтобы избежать нежелательного ослабления режущей пластины, такое сквозное отверстие должно быть как можно меньше. Соответственно, для целей описания и формулы изобретения, режущая пластина, образованная как имеющая «монолитную конструкцию» все еще может включать сквозное отверстие, имеющее диаметр менее 3 мм (или некруглое отверстие, имеющее эквивалентную величину). Другими словами, режущая пластина, имеющая монолитную конструкцию, выполнена без сквозного отверстия, имеющего диаметр 3 мм или более (или некруглое отверстие, имеющее эквивалентную величину). Предпочтительно, такое сквозное отверстие должно быть 2 мм или меньше, или, наиболее предпочтительно, даже 1 мм или меньше (или некруглое отверстие, имеющее эквивалентную величину). Следует понимать, что наиболее конструктивно прочный вариант осуществления режущей пластины может дополнительно определяться как «выполненный без сквозного отверстия», что означает, что режущая пластина выполнена без сквозного отверстия любого диаметра. Несмотря на то, что большинство режущих пластин содержат сквозные отверстия для обеспечения зажимного усилия, направленного вниз, необходимого для выдерживания тысяч или даже миллионов ударов против обрабатываемой детали (в частности, при фрезерной обработке), считается, что по меньшей мере одно из вышеприведенных преимуществ, или их сочетание, может компенсировать такой недостаток.

[0020] Что касается вышеприведенных преимуществ, относящихся к высокоскоростной обработке, следует отметить, что высокоскоростные инструменты могут быть определены как те, которые сконфигурированы для работы, при которой фрикционный зажим является недостаточным для того, чтобы выдержать центробежные силы во время вращения. Дополнительное уточнение может быть найдено в Международном стандарте 15641. Такие инструменты могут быть особенно предпочтительными для механической обработки материалов, таких как мягкие металлы, особенно алюминий.

[0021] Что касается вышеприведенных преимуществ, связанных с проскальзыванием режущей пластины вдоль базовой поверхности инструмента, следует отметить, что такое проскальзывание может включать вращательное и/или поступательное движение. Проскальзывание, предпочтительно предотвращаемо, является видимым проскальзыванием, т.е. может быть достаточный конструкционный допуск инструмента и/или режущей пластины, допускающий их видимое относительное движение, которое может позволить прихвату соответствующим образом расположить режущую пластину. Тем не менее, проскальзывание может также быть невидимым проскальзыванием, т.е. чрезвычайно малым, так что оно не видимо без увеличения, но которое может иметь место во время операций резания.

[0022] Следует понимать, что, так как устройство противоскольжения в форме ласточкина хвоста по настоящей заявке сконфигурировано не только для обеспечения зажимной функции перпендикулярно базовой поверхности, но также и функции бокового противоскольжения, такое проскальзывание, вызываемое, среди прочего, силой резания по меньшей мере на одной режущей кромке режущей пластины, устройство противоскольжения может быть, преимущественно, сконфигурировано с геометрическими характеристиками, связанными с геометрией режущей кромки режущей пластины. Некоторые не ограничивающие примеры таких геометрических характеристик могут быть одной или более длиной участка ласточкина хвоста, ориентацией или положением, или, например, количеством участков ласточкина хвоста по отношению к количеству участков режущей кромки режущей кромки. Следует понимать, что ссылка на предпочтительное распределение усилия ниже, является особенно актуальной для высокоскоростных операций механической обработки. Такие геометрические характеристики также могут быть, предпочтительно, несимметричными для повышения стабильности режущей пластины при высокоскоростных операциях механической обработки.

[0023] Следует понимать, что вышеупомянутое является сущностью, и что любой из вышеприведенных аспектов может дополнительно содержать любой из признаков, описываемых ниже. Точнее говоря, следующие признаки, по отдельности или в комбинации, могут быть применимы к любому из вышеприведенных аспектов:

i. режущая пластина может содержать противоположные верхнюю и базовую поверхности, которые соединены посредством периферийной поверхности пластины.

ii. Режущая кромка может быть образована вдоль пересечения верхней поверхности пластины и периферийной поверхности пластины. Режущая кромка может продолжаться вдоль всего пересечения верхней поверхности пластины и периферийной поверхности пластины.

iii. Режущая кромка может содержать, на виде, перпендикулярном базовой поверхности пластины, участки угловой кромки, соединяющие прямые участки. Более конкретно, первые и вторые участки режущей кромки, продолжающиеся от участка угловой кромки, могут быть прямыми на виде, перпендикулярном базовой поверхности пластины.

iv. Режущая пластина может быть односторонней режущей пластиной. Например, режущая пластина может содержать режущую кромку только вдоль пересечения верхней поверхности пластины и периферийной поверхности пластины. Режущая кромка может продолжаться вдоль всего пересечения верхней поверхности пластины и периферийной поверхности пластины.

v. Режущая кромка может содержать участки угловой кромки, соединяющие прямые участки.

vi. Режущая кромка может содержать первый и второй участки режущей кромки, продолжающиеся с разных сторон от участка угловой кромки. Первый участок режущей кромки режущей кромки может быть длиннее, чем ее второй участок режущей кромки. Первый участок режущей кромки может, на виде, перпендикулярном базовой поверхности пластины, образовывать с первым участком ласточкина хвоста пластины угол 30° или менее. Было установлено, что, как первый участок режущей кромки, так и первый участок ласточкина хвоста, приближаются к параллельной конфигурации, при этом лучшее распределение силы может быть обеспечено посредством режущей пластины. Соответственно, предпочтительно, чтобы первый участок режущей кромки и первый участок ласточкина хвоста пластины образовывали угол 15° или менее.

vii. Режущая пластина может иметь количество режущих кромок, которое отличается от количества ее индексированных положений. Например, режущая пластина в форме параллелограмма, сконфигурированная с двумя индексированными положениями, может иметь четыре участка режущей кромки (первый участок вспомогательной режущей кромки, использующий единый общий первый участок угловой кромки с первым участком главной режущей кромки, который длиннее, чем первый участок вспомогательной режущей кромки, и второй участок вспомогательной режущей кромки, использующий единый общий второй участок угловой кромки со вторым участком главной режущей кромки, который длиннее, чем второй участок вспомогательной режущей кромки). В таком примере, режущая пластина может быть сконфигурирована для обработки резанием в первом индексированном положении, использующем первые участки вспомогательной и главной режущей кромки, и во втором положении, использующем вторые участки вспомогательной и главной режущей кромки. Несимметричное устройство противоскольжения может быть предпочтительным для индексирования режущей пластины, когда она может быть предназначена для выдерживания несимметричных сил, действующих на режущую пластину.

viii. Режущая кромка может содержать один или несколько участков главной режущей кромки. Участок главной режущей кромки является самым длинным прямым участком режущей кромки пластины (может быть множество участков главной режущей кромки одинаковой длины) на виде, перпендикулярном базовой поверхности пластины. Режущая пластина может содержать по меньшей мере один участок главной режущей кромки, который является параллельным с прилегающим прямым участком ласточкина хвоста пластины. Все участки главной режущей кромки могут быть параллельными с прилегающими участками ласточкина хвоста пластины. В частности, режущая пластина может содержать два параллельных участка главной режущей кромки, которые являются более длинными, чем все другие участки режущей кромки. Режущая пластина может содержать только два участка ласточкина хвоста, которые являются более длинными, чем все остальные участки ласточкина хвоста режущей пластины, и являются параллельными с участками главной режущей кромки режущей пластины.

ix. Режущая кромка может содержать один или несколько участков, имеющих геликоидальную форму. Предпочтительно, участки главной и вспомогательной режущей кромки режущей кромки являются все имеющими геликоидальную форму. Это может быть предпочтительным, например, для высокоскоростной механической обработки алюминия.

x. Режущая пластина может иметь, на виде, перпендикулярном верхней поверхности пластины, четырехугольную форму. Предпочтительно, при таком виде, режущая пластина может иметь удлиненную форму, в частности, форму параллелограмма (что может быть, в частности, подходящим для обработки наклонной поверхности).

xi. Верхняя поверхность пластины может быть сконфигурирована как наклонная поверхность.

xii. Периферийная поверхность пластины может быть сконфигурирована как рельефная поверхность.

xiii. Базовая поверхность режущей пластины и/или инструмента может быть плоской.

xiv. Устройство противоскольжения может содержать первую и вторую опорную поверхности. Устройство противоскольжения может содержать две опорные поверхности, а именно, первую и вторую опорные поверхности. Устройство противоскольжения может содержать взаимодействующую поверхность. Устройство противоскольжения может содержать точно одну взаимодействующую поверхность. Устройство противоскольжения инструмента может содержать только две опорные поверхности.

xv. Первая и вторая опорные поверхности инструмента и/или режущей пластины могут быть не параллельными друг другу на виде, перпендикулярном соответствующей базовой поверхности. Первая и вторая опорные поверхности могут частично, или предпочтительно, вдоль всей их длины, сходиться друг к другу. Каждая пара точек первой и второй опорных поверхностей, которые расположены ближе к плоскости взаимодействующей поверхности, чем другая пара точек первой и второй опорных поверхностей, расположенных дальше от плоскости взаимодействующей поверхности, может иметь заданное расстояние большей величины, чем вторая пара точек. Пары ближайших точек первой и второй опорных поверхностей могут лежать в пределах соответствующих общих плоскостей опорной поверхности, которые являются параллельными к плоскости взаимодействующей поверхности, находясь на заданном расстоянии, друг от друга. По меньшей мере, одно из заданных расстояний имеет большую величину, чем другое заданное расстояние, которое связано с парой точек, дополнительно разнесенных от площади взаимодействующей поверхности. На перпендикулярном виде базовой поверхности инструмента или пластины, первая и вторая опорные поверхности могут продолжаться с углом примыкания пластины или инструмента менее 180° друг к другу. Первая и вторая опорные поверхности могут продолжаться с острым углом примыкания пластины или инструмента друг к другу. Более предпочтительным является угол примыкания пластины или инструмента между 20° и 90°. Еще более предпочтительным является диапазон от 40° до 45°.

xvi. Устройство противоскольжения режущей пластины или инструмента может быть смежным их базовой поверхности. Первая и вторая опорные поверхности пластины и взаимодействующая поверхность пластины могут продолжаться от базовой поверхности пластины в направлении от верхней поверхности пластины.

xvii. Опорная поверхность режущей пластины может содержать участок ласточкина хвоста пластины, образующий внешний и острый угол ласточкина хвоста с базовой поверхностью пластины.

xviii. Опорная поверхность режущей пластины может содержать соединительный участок вогнутой формы, соединяющий ее участок ласточкина хвоста пластины с базовой поверхностью пластины. Каждый соединительный участок вогнутой формы может иметь радиус RC по меньшей мере 0,05 мм. Такой радиус может быть выгодным для обеспечения конструкционной прочности во время высокоскоростных операций резания. Участок ласточкина хвоста пластины и соединительный участок вогнутой формы вместе могут образовать выступ опорной выемки на выступе, продолжающемся от базовой поверхности пластины.

xix. Опорная поверхность инструмента может содержать участок ласточкина хвоста, образующий внутренний и острый угол ласточкина хвоста инструмента с базовой поверхностью инструмента.

xx. На виде, перпендикулярном базовой поверхности, первый участок ласточкиного хвоста может быть более длинным, чем второй участок ласточкина хвоста. Следует понимать, что такая неодинаковая длина может быть предпочтительна для режущих пластин и/или инструментов, подвергающихся неравным силам резания на разных их участках. С такой точки зрения первый участок ласточкина хвоста может быть по меньшей мере в два раза длиннее второго участка ласточкина хвоста. Первый участок ласточкина хвоста может быть меньше, чем четыре длины второго участка ласточкина хвоста. Вообще говоря, в качестве участков ласточкина хвоста, сконфигурированных так, чтобы выдерживать определенное усилие, применяемое к ним, следует понимать, что даже прерывистые участки ласточкина хвоста, которые, тем не менее, находятся в одной плоскости, должны рассматриваться для целей описания и формулы изобретения единым участком ласточкина хвоста. Участки ласточкина хвоста первой и второй опорных поверхностей могут продолжаться в направлении вверх-внутрь. Первый и второй углы ласточкина хвоста пластины могут образовывать с базовой поверхностью внешний угол в промежутке 50°-80°. Было установлено, что углы ласточкина хвоста пластины 70°-80° обеспечивают предпочтительное распределение усилия.

xxi. На виде, перпендикулярном базовой поверхности пластины, участок ласточкина хвоста, или все участки ласточкина хвоста режущей пластины, могут быть обращены наружу от режущей пластины. Для конкретизации, участок ласточкина хвоста, или участки, могут быть наклонным с точками на них, которые находятся дальше от базовой поверхности пластины, стремящимися к прилегающему участку периферийного базового края, на виде, перпендикулярном базовой поверхности пластины. Аналогичным образом, взаимодействующая поверхность пластины, или все взаимодействующие поверхности пластины режущей пластины, могут быть обращены наружу от режущей пластины. С другой стороны, на виде в разрезе, перпендикулярном базовой поверхности инструмента, каждая из первой и второй опорных поверхностей инструмента может быть обращена внутрь. Аналогичным образом, взаимодействующая поверхность инструмента может быть обращена внутрь.

xxii. На виде, перпендикулярном базовой поверхности пластины, первая базовая ширина может быть измеряемой между первым участком ласточкина хвоста и смежным участком периферийной базовой кромки, продолжающимся вдоль пересечения базовой поверхности пластины и периферийной поверхности пластины. Если участок ласточкина хвоста и смежная периферийная базовая кромка являются не параллельными, базовая ширина рассматривается между ближайшими их точками. При таком рассмотрении, общая базовая ширина может быть измеряемой параллельно к, и, перекрывая первую базовую ширину, и продолжается между противоположными периферийными базовыми кромками базовой поверхности пластины. Первая базовая ширина может иметь величину, равную или больше, чем 23% от величины общей базовой ширины параллельно с ней. Было установлено, что за счет увеличивающейся первой базовой ширины пластины, преимущественно сильное устройство соединения между участками ласточкина хвоста инструмента и режущей пластины может быть достигнуто, несмотря на ослабление структуры устройства противоскольжения. Тем не менее, считается предпочтительным для первой базовой ширины иметь величину, равную или менее чем 33% от величины общей базовой ширины. Аналогичным образом, вторая базовая ширина может быть измеряемой между дополнительным участком ласточкина хвоста, который является параллельным (или в пределах угла менее чем 30°, в некотором смысле, аналогично первому участку режущей кромки и первому участку ласточкина хвоста) первому участку ласточкина хвоста и прилегающему участку периферийной базовой кромки. Вторая базовая ширина может иметь величину, равную или больше, чем 23% от величины общей базовой ширины. Предпочтительно, вторая базовая ширина может иметь величину равную или менее чем 33% от величины общей базовой ширины.

xxiii. Первый и/или второй участок ласточкина хвоста может быть удлиненным.

xxiv. Первый участок ласточкина хвоста может иметь длину L1, которая составляет 35%-50% от длины первого участка главной режущей кромки. Более предпочтительно, длина находится на большем конце этого диапазона. Соответственно, первый участок ласточкина хвоста может иметь длину L1, которая составляет, предпочтительно, 42%-48% от длины первого участка главной режущей кромки.

xxv. Для соображений прочности, предпочтительно, чтобы, на виде, перпендикулярном базовой поверхности пластины, базовая поверхность пластины полностью окружала устройство противоскольжения. Другими словами, базовая поверхность пластины может продолжаться вдоль (т.е. является прилегающей к) всей периферийной поверхности пластины. Первая и вторая опорные поверхности пластины могут быть разнесены от пересечения периферийной поверхности пластины и базовой поверхности пластины. Аналогичным образом, взаимодействующая поверхность пластины может быть разнесена от пересечения периферийной поверхности пластины и базовой поверхности пластины. Минимальная базовая ширина между любой точкой вдоль периферийной базовой кромки, продолжающейся вдоль пересечения базовой поверхности пластины и периферийной поверхности пластины, а также между прилегающей поверхностью устройства противоскольжения, может составлять по меньшей мере 65% от первой базовой ширины, которая измеряется между первым участком ласточкина хвоста и смежным участком периферийной базовой кромки. Еще более предпочтительно, минимальная базовая ширина может составлять по меньшей мере 75% от первой базовой ширины. Следует понимать, что минимальная базовая ширина не может быть больше, чем базовая ширина.

xxvi. Режущая пластина может иметь 180° вращательную симметрию вокруг центральной оси пластины, продолжающейся перпендикулярно, и через центр базовой поверхности пластины. Режущая пластина может иметь вращательную симметрию только 180°.

xxvii. Режущая пластина может быть удлиненной. Плоскость режущей пластины может продолжаться перпендикулярно направлению удлинения режущей пластины и может теоретически делить режущую пластину на первую и вторую половины. Режущая пластина может быть зеркально антисимметричной вокруг плоскости режущей пластины. Устройство противоскольжения может иметь взаимодействующую поверхность в первой половине, второй опорной поверхности пластины во второй половине, и первой опорной поверхности пластины, продолжающейся в обеих половинах. На перпендикулярном виде базовой поверхности пластины, устройство противоскольжения пластины может быть асимметричным относительно продольной плоскости пластины.

xxviii. Режущая пластина может быть индексируемой. Режущая пластина может содержать дополнительное, т.е. второе устройство противоскольжения пластины. Предпочтительно, режущая пластина может иметь только два устройства противоскольжения. Другими словами, режущая пластина может быть сконфигурирована, чтобы быть индексированной режущей пластиной. Каждое индексированное положение служит для использования одного устройства противоскольжения. Дополнительное устройство противоскольжения может иметь любой или все из признаков первого устройства противоскольжения. Режущая пластина может иметь только четыре опорные поверхности пластины. Между первой и второй опорными поверхностями может располагаться взаимодействующая поверхность. На виде, перпендикулярном с базовой поверхностью пластины, режущая пластина, содержащая первое устройство противоскольжения и второе устройство противоскольжения: может иметь первую опорную поверхность пластины первого устройства противоскольжения, соединяющую вторую опорную поверхность пластины и взаимодействующую поверхность пластины второго устройства противоскольжения; и/или вторая опорная поверхность пластины первого устройства противоскольжения может соединять первую опорную поверхность пластины и взаимодействующую поверхность пластины второго устройства противоскольжения. Между перой и второй опорными поверхностями пластины может находиться взаимодействующая поверхность пластины, продолжающаяся перпендикулярно базовой поверхности пластины.

xxix. Взаимодействующая поверхность пластины, или все взаимодействующие поверхности пластины, могут лежать в плоскости взаимодействующей поверхности пластины, которая ориентирована перпендикулярно к базовой поверхности пластины. Другими словами, взаимодействующая поверхность пластины может продолжаться перпендикулярно базовой поверхности пластины. Следует понимать, что для высокоскоростных операций, такая ориентация является особенно предпочтительной. Для конкретизации, перпендикулярная ориентация взаимодействующей поверхности пластины и/или взаимодействующей поверхности инструмента может помочь в предотвращении дестабилизации режущей пластины или прихвата, содержащего взаимодействующую поверхность инструмента.

xxx. На виде, перпендикулярном базовой поверхности, первый участок ласточкина хвоста может иметь по меньшей мере двойную длину от взаимодействующей поверхности пластины.

xxxi. На виде, перпендикулярном базовой поверхности пластины, взаимодействующая поверхность пластины может быть обращена в направление, противоположное только к более длинным из двух участков ласточкина хвоста (например, первому участку ласточкина хвоста). Следует понимать, что более длинный участок ласточкина хвоста может подвергаться воздействию больших сил резания. Соответственно, взаимодействующая поверхность пластины, направленная в сторону, насколько это практически возможно, от центра первого участка ласточкина хвоста, может помочь в стабилизации режущей пластины.

xxxii. Взаимодействующая поверхность пластины, или все взаимодействующие поверхности пластины режущей пластины могут иметь тупую форму. Аналогичным образом, взаимодействующая поверхность инструмента может иметь тупую форму. Затупление взаимодействующей поверхности может быть для обеспечения последовательного или контролируемого направления приложения усилия. Взаимодействующая поверхность пластины или инструмента может иметь закругление, которое не продолжается вдоль, или выполнена без него, участки, которые являются касательными к поверхностям, соединяются с взаимодействующей поверхностью пластины. Взаимодействующая поверхность пластины или инструмента может быть выпукло изогнутой. Взаимодействующая поверхность пластины или инструмента может иметь закругление, которое является только видимым на увеличенном виде (т.е., для невооруженного глаза взаимодействующая поверхность пластины выглядит плоской, но с использованием средства увеличения, увеличительного стекла, и т.п., некоторое закругление становится видимым). На виде снизу режущей пластины, взаимодействующа
