Реферат

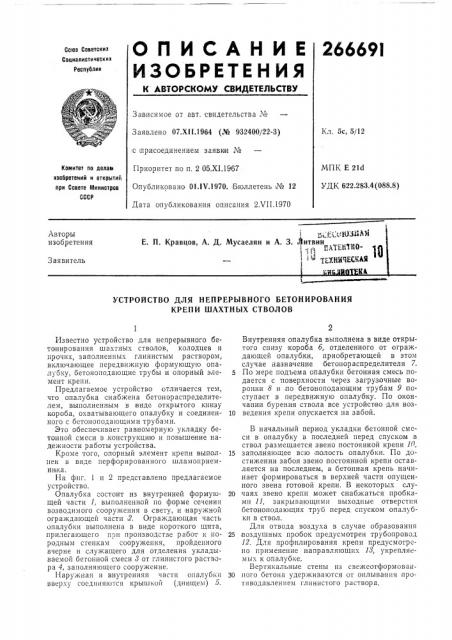

О П И С А Н И Е 266691

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Заявлено 07.Xll.1964 (№ 932400/22-3)

ic лрисоединением заявии №

Приоритет по п, 2 05.XI.1967

Опубликовано 01.IV.1970. Бюллетень № 12

Дата опубликования описания 2.VII.1970

Кл. 5с, 5/12

МПК E 21d

УДК 622.283.4 (088.8) Комитет по делам кзобретеиий и открытий лри Совете Министров

СССР

УСТРОЙСТВО ДЛЯ НЕПРЕРЪ|ВНОГО БЕТОНИРОВАНИЯ

КРЕПИ ШАХТНЫХ СТВОЛОВ

Известно устройство для непрерывного бетонирования шахтных стволов, колодцев и прочих, заполненных глинистым раствором, включающее передвижную формующую опалубку, бетоноподающие трубы и опорный элемент крепи.

Предлагаемое устройство отличается тем, что опалубка снабжена бетонораспределителем, выполненным в виде открытого книзу короба, охватывающего опалубку и соединенного с бетоноподающими трубами.

Это обеспечивает равномерную укладку бетонной смеси в,конструкцию и повышение надежности работы устройства.

Кроме того, опорный элемент крепи выполнен в виде перфорированного шламоприемника.

На фиг. 1 и 2 представлено предлагаемое у стр о йств о.

Опалубка состоит из внутренней формующей части 1, выполненной по форме сечения возводимого сооружения в свету, и наружной ограждающей части 2. Ограждающая часть опалубки выполнена в виде короткого щита, прилегающего при производстве работ к породным стенкам сооружения, пройденного вчерне и,служащего для отделения укладываемой бетонной смеси д от глинистого раствора 4, заполняющего сооружение, Наружная и внутренняя части опалубки вверху соединяются крышкой (диищем) 5.

Внутренняя опалубка выполнена в виде открытого снизу короба 6, отделенного от ограждающей опалубки, приобретающей в этом случае назначение бетонораспределителя 7.

5 По мере подъема опалубки бетонная смесь подается с поверхности через загрузочные воронки 8 и по бетоноподающим трубам 9 поступает в передвижную опалубку. По окончании бурения ствола все устройство для воз10 ведения крепи опускается на забой.

В начальный период укладки бетонной смеси в опалубку в последней перед спуском в ствол размещается звено постоянной крепи И, 15 заполняющее всю полость опалубки. По достижении забоя звено постоянной крепи оставляется на последнем, а бетонная крепь начинает формироваться в верхней части опущенного звена готовой крепи. В некоторых слу20 чаях звено крепи может снабжаться пробкамп 11, закрывающими выходные отверстия бетоноподающих труб перед спуском опалубки в ствол.

Для отвода воздуха в случае образования

25 воздушных пробок предусмотрен трубопровод

12. Для профилирования крепи предусмотрено применение направляющих 18, укрепляемых к опалубке.

Вертикальные стены из свежеотформован30 ного бетона удерживаются от оплывания противодавлением глинистого раствора.

266691

Предмет изобретения

А -А

- 7

Фиг./

Составитель Л. Гальперина

Техред 3. г1. Тараненко

Редактор Т. Фадеева

Корректор С. М. Сигал

Заказ 1721/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCP

Москва 7К-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2

1. Устройство для непрерывного бетонирования крепи шахтных стволов, колодцев и прочих, заполненных промывочным раствором, включающее передвижную формующую onaJIvбку, бетоноподающие трубы и о порный элеменг крепи, отличающееся тем, что, с целью равномерной укладки бетонной смеси в конструкцию и повышения надежности работы устройства, опалубка снабжена бетонораспределителем, выполненным в виде открытого книзу короба, обхватывающего опалубку и соединенного с бетоноподающими трубами.

2. Устройство по п. 1, отличающееся тем, что опорный элемент крепи выполнен .в виде перфорированного шламоприемника.
