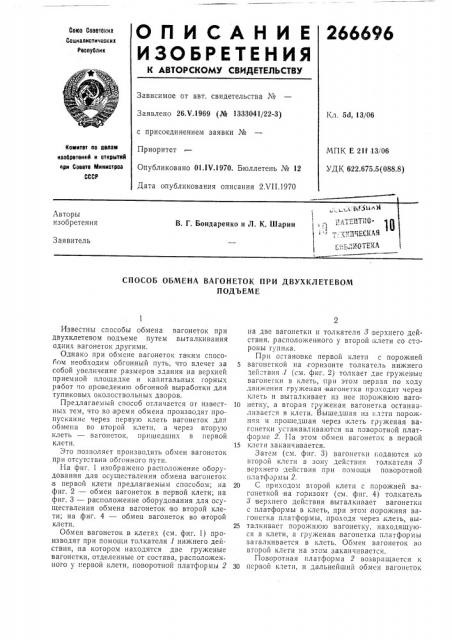

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Coaerокиа

Социалистичаскиа

Рвспублик

Зависимое or авт. свидетельства №

Заявлено 26.V.1969 (№ 1333041/22-3) с присоединением заявки №

Приоритет

Опубликовано 01.1V.1970. Бюллетень № 12

Дата опубликования описания 2,VII.1970

Кл. 5д, 13/06 комитат 00 долам иаобрвтвний и открытий

«ри Соввтв ааиннстроа

СССР

МПК Е 211 13/06

УДК 622 675 5(088 8) Авторы изобретения

В. Г. Бондаренко и Л. К. Шарин

Заявитель

СПОСОБ ОБМЕНА ВАГОНЕТОК ПРИ ДВУХКЛЕТЕВОМ

ПОДЪЕМЕ

Известны способы обмена вагонеток при двухклетевом подъеме путем выталкивания одних вагонеток дру гими, Однако при обмене вагонеток та ким cIIocoбом необходим обгонный путь, что влечет за собой увеличение размеров здания на верхней приемной площадке и капитальных горных работ по про ведению обгонной выработки для тупиковых околоствольных дворов.

Предлагаемый способ отличается or известных тем, что во,время обмена производят пропускание через первую клеть ватонеток для обмена во второй клети, а через вторую клеть — вагонеток, пришедших в первой клети.

Это позволяет производить обмен вагонеток при отсутствии обгонного пути.

На фнг. 1 изображено расположение оборудования для осуществления обмена вагонеток ,в первой клети предлагаемым способом; на фиг. 2 — обмен вагонеток в первой клети; на фиг. 3 — расположение оборудования для осуществления обмена вагонеток во второй клети; на .фиг. 4 — обмен вагонеток во второй клети.

Обмен вагонеток в клетях (см. фиг. 1) производят при помощи толкателя 1 нижнего действия, на котором находятся две груженые вагонетки, отделенные от состава, расположенного у первой клети, поворотной платформы 2 на две вагонетки н толкателя 3 верхнего действия, расположенного у второй i .<ëårè со стороны тупика.

Прн остановке первой клети с порожней

5 вагонеткой на горизонте толкатель нижнего дей. твия,1 (см. фиг. 2) толкает две груженые вагонетки B клеть, при этом первая по ходу движения груженая вагонетка проходит через клеть и выталкивает из нее порожнюю ваго10 нетку, а вторая груженая вагонетка останавливается в клети. Вышедшая из кл тн порожняя и прошедшая через клеть груженая вагонетки устанавливаются на поворотной платформе 2. 11а этом обмен вагонеток в первой

15 клети заканчивается.

Затем (см. фиг. 3) вагонетки годаются ко второй клети в зову действия толкателя т верхнего действия при помощи поворотной платформы 2.

20 С приходом второй клети с порожней вагонеткой на горизонт (см. фнг. 4) толкатель

8 верхнего действия выталкивает вагонетки с платформы в клеть, при этом порожняя вагонетка платформы, проходя через, клеть, вы25 талкивает порожнюю вагонетку, находящуюся в клети, а груженая, вагонетка платформы заталкивается в клеть. Обмен вагонеток во второй клети на этом заканчивается.

Поворотная платформа 2 возвращается к

30 первой клети, и дальнейший обмен вагонеток

266696

Фсг i

Ф г 3

Составитсл В. Кондаков

Тскред 3. Н. Тараненко

Коррсктор С. M. Сигал

Реда лор Т. Фадеева

Заказ 1721)17 Тираж 480 Подписное

ЦНИИПИ Комитета ilQ делам ивобр гений и открытий при Совете Министров СССР

Москва )1(-35, Раун;ская паб., д. 4;5

Типография, пр. Сапунова, 2 в клетях повторяется в такой гке последовательности, Предмет изобретения

Способ обмена вагонеток при двухклетевом подъеме путем выталкивания одних вагонеток другими, отличающийся тем, что, с целью устранения устройства обгонного пути, во время обмена производят пропускание через первую клеть вагонеток для обмена во

5 второй клети, а через вторую клеть — пропускание вагонеток, прошедших первую клеть.
