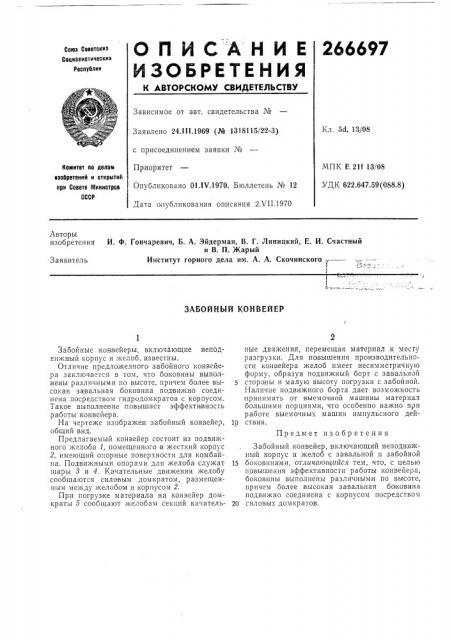

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 5d, 13/08

Заявлено 24.!! !.1969 (№ 1318115/22-3) с присоединением заявки №

Приоритет

МПК Е 21f 13/08

УДК 622.647.59 (088,8) йоиитет IIo делае изобретений и открытий ори Совете Министров

СССР

Опубликовано 01,IV.1970. Бюллетень № 12

Дата опубликования описания 2Х11.1970

Авторы изобретения

И. Ф. Гончаревич, Б, А, Эйдерман, В. Г. Линицкий, Е. И. Счастный и В. П. Жарый

Институт горного дела им. А. А. Скочинского:,-- ——

Заявитель

ЗАБОЙНЫЙ КОНВЕЙЕР

Предмет из обр етен ия

Забойные .конвейеры, включающие неподвижный корпус и желоб, известны.

Отличие предложенного забойного конвейера заключается в том, что боковины выполнены различными по высоте, причем более высокая завальная боковина подвижно соединена посредством гидродомкратов с корпусом.

Такое выполнение повышает эффективность работы конвейера.

На чертеже изображен забойный конвейер, общий вид.

Предлагаемый конвейер состоит из подвижного желоба 1, помещенного в жесткий корпус

2, имеющий опорные поверхности для комбай-. на. Под вижными опорами для желоба служат шары 3 и 4. Качательные движения желобу сообщаются силовым домкратом, размещенным между желобом и корпусом 2.

При погрузке материала на конвейер домкраты 5 сообщают желобам секций качательные движения, перемещая материал,к месту разгрузки. Для повышения производительности конвейера желоб имеет несимметричную форму, образуя подвижный борт с завальной стороны и малую высоту погрузки с забойной.

Наличие подвижного борта дает возможность принимать от выемочной машины материал большими порциями, что особенно важно при работе выемочных машин импульсного дей10 ствия.

Забойный конвейер, включающий неподвижный корпус и желоб:с завальной и забойной

15 боковинами, отличпющийся тем, что, с целью повышения эффективности работы конвейера, боковины выполнены различными по высоте, причем более высокая завальная бо ковина подвижно соединена с корпусом посредством

20 силовых домкратов.

266697
