Устройство для поворота барабана с валком трубопрокатного стана

Устройство для поворота барабана с валком трубопрокатного стана

Иллюстрации

Показать все

Реферат

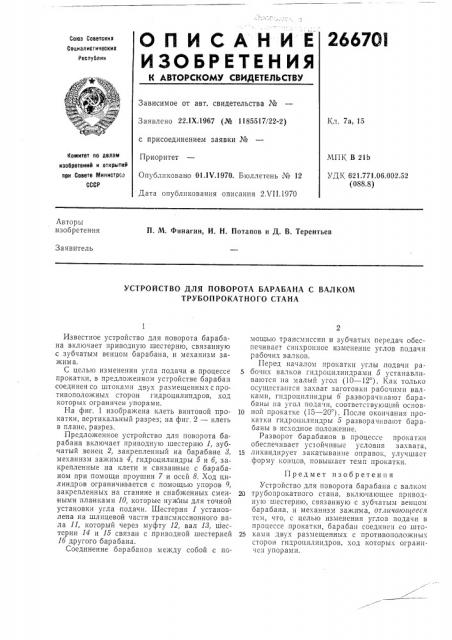

О П И С А Н И Е 2667И

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

-й

Зависимое от авт. свидетельства №

Заявлено 22.IX.1967 (№ 1185517/22-2) с присоединением заявки №

Приоритет

Опубликовано 01.1 т/.1970. Бюллетень № 12 Дата опубликования описания 2,VII.1970

Кл. 7а, 15

МПК В 21b

Номитет по делам изобретений и открытий при Совете Министров

СССР

УД K 621.771.06.002.52 (088.8) Авторы изобретения

П. М. Финагин, И. Н. Потапов и Д. В. Терентьев

Заявитель

УСТРОЙСТВО ДЛЯ ПОВОРОТА БАРАБАНА С ВАЛКОМ

ТРУБОПРОКАТНОГО СТАНА

Известное устройство для поворота барабана включает приводную шестерню, связанную с зубчатым венцом барабана, и механизм зажим а.

С целью изменения угла подачи в процессе прокатки, в предложенном устройстве барабан соединен со штоками двух размещенных с противоположных сторон гидроцилиндров, ход которых ограничен упорами.

На фиг. 1 изображена клеть винтовой прокатки, вертикальный разрез; на фиг. 2 — клеть в плане, разрез.

Предложенное устройство для поворота барабана включает приводную шестерню 1, зубчатый венец 2, закрепленный на барабане 8, механизм захкима 4, гидроцилиндры 5 и 6, закрепленные на клети и связанные с барабаном при помощи проушин 7 и осей 8. Ход цилиндров ограничивается с помощью упоров 9, закрепленных на станине и снабженных сменными планками 10, которые нужны для точной установки угла подачи. Шестерня 1 установлена на шлицевой части трансмиссионного вала 11, который через муфту 12, вал И, шестерни 14 и 15 связан с приводной шестерней

16 другого барабана.

Соединение барабанов между собой с помощью трансмиссии и зубчатых передач обеспечивает сшгхронное изменение утглов подачи рабочих валков.

Перед началом прокатки углы,подачи ра5 бочих валков гидроцилиндрами 5 устанавливаются на мальш угол (10 — 12 ). Как только осуществится захват заготовки рабочими валками, гидроцилпндры 6 разворачиIIaIor барабаны на угол подачи, соответствующий основ10 ной прокатке (15 — 20=). После окончания прокатки гидроцплпндры 5 разворачивают барабаны в исходное положение.

Разворот барабанов в процессе прокатки обеспечивает устойчивые условия захвата, 15 JIIII

Предмет изобретения

Устройство для поворота барабана с валком

20 трубопрокатного стана, включающее приводную шестерню, связанную с зубчатым венцом барабана, и механизм зажима, orëè÷àIîIöååñÿ тем, что, с целью изменения углов подачи в процессе прокатки, барабан соединен со што25 ками двух размещенных с противоположных сторон гидроцплиндров, ход которых ограничен упорами.

266701

Тираж 480

Подписное

Заказ 1721 1

ЦНИИПИ

Составитель Н. Матурин Ьг 2

Редактор М. Андреева

Типография пр. Сапунова 2

1(орректор С. М. Сигал
