Портативный балетный станок для упражнений

Портативный балетный станок для упражнений

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Описаны несколько вариантов осуществления модульного портативного балетного станка для упражнений.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] Стационарные балетные станки являются стандартным оборудованием в хореографических студиях и помещениях для занятий физическими упражнениями. Балетные станки используются танцорами и людьми, тренирующимися держать равновесие, во время занятий растяжкой, танцами, на кардиотренировках, при выполнении силовых упражнений и других видов физических упражнений.

[0003] Традиционные отдельно стоящие балетные станки в известном уровне техники были относительно тяжелыми и неудобными для транспортировки и использования. Кроме этого, часто их было тяжело хранить, поскольку их трудно складывать в компактную конфигурацию.

[0004] Патентообладатель настоящей заявки предлагает новаторские отдельно стоящие балетные станки для упражнений и ранее получил патенты США №6743152 и 7608029, оба из которых включены в настоящую заявку посредством ссылки. Изобретения, относящиеся к указанным патентам, значительно усовершенствовали известный уровень техники, но, тем не менее, содержали ограничения.

[0005] Существует потребность в портативном балетном станке для упражнений, обладающем регулируемой высотой, который легко собрать, сложить, транспортировать и хранить, по сравнению с устройствами известного уровня техники. Дополнительно существует потребность в портативном балетном станке с усовершенствованной конструкцией. Дополнительно существует потребность в портативном балетном станке с меньшим количеством компонентов для упрощения процесса изготовления и сборки. Дополнительно существует потребность в портативном балетном станке, имеющем такую модульную конструкцию, что он может использоваться в качестве одинарного отдельно стоящего узла или одинарного настенного узла, или может сочетаться с идентичным узлом для формирования двойного отдельно стоящего узла или двойного настенного узла.

КРАТКОЕ ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0006] Описаны несколько вариантов осуществления портативного балетного станка для упражнений.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

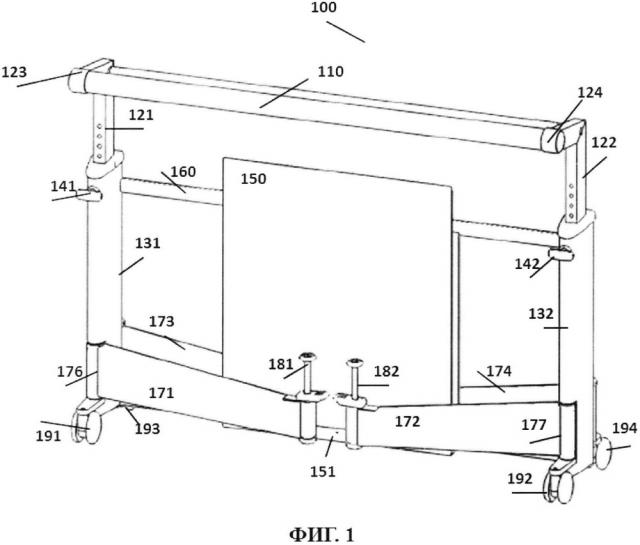

[0007] На фиг. 1 показан вид спереди варианта осуществления одинарного портативного балетного станка для упражнений с ножками и настилом, сложенными внутрь.

[0008] На фиг. 2 показан вид сзади варианта осуществления одинарного портативного балетного станка для упражнений с ножками и настилом, сложенными внутрь.

[0009] На фиг. 3 показан вид сбоку варианта осуществления одинарного портативного балетного станка для упражнений с ножками и настилом, сложенными внутрь.

[0010] На фиг. 4 показан вид спереди варианта осуществления одинарного портативного балетного станка для упражнений с ножками, выдвинутыми наружу, и настилом, сложенным внутрь.

[0011] На фиг. 5 показан вид спереди варианта осуществления одинарного портативного балетного станка для упражнений с ножками и настилом, выдвинутыми наружу.

[0012] На фиг. 6 показан вид спереди варианта осуществления одинарного портативного балетного станка для упражнений с ножками и настилом, выдвинутыми наружу, и с установленным матом.

[0013] На фиг. 7 показан вид сзади варианта осуществления одинарного портативного балетного станка для упражнений с ножками, выдвинутыми наружу.

[0014] На фиг. 8 показан вид сзади варианта осуществления одинарного портативного балетного станка для упражнений с ножками, выдвинутыми наружу, и с установленным матом.

[0015] На фиг. 9 показан вид сбоку варианта осуществления одинарного портативного балетного станка для упражнений с ножками и настилом, выдвинутыми наружу, и с установленным матом.

[0016] На фиг. 10 показан вид спереди варианта осуществления одинарного портативного балетного станка для упражнений, установленного на стене.

[0017] На фиг. 11 показан вид спереди варианта осуществления одинарного портативного балетного станка для упражнений, установленного на стене, с установленным матом.

[0018] На фиг. 12 показан вид сзади варианта осуществления одинарного портативного балетного станка для упражнений, который может быть установлен на стене.

[0019] На фиг. 13 показан вид сбоку варианта осуществления одинарного портативного балетного станка для упражнений, установленного на стене, с установленным матом.

[0020] На фиг. 14 показан вариант осуществления ножки в сборе.

[0021] На фиг. 15 показан вид спереди варианта осуществления двойного портативного балетного станка для упражнений с ножками и настилами, сложенными внутрь.

[0022] На фиг. 16 показан вид спереди варианта осуществления двойного портативного балетного станка для упражнений с ножками, выдвинутыми наружу, и настилами, сложенными внутрь.

[0023] На фиг. 17 показан вид спереди варианта осуществления двойного портативного балетного станка для упражнений с ножками и настилами, выдвинутыми наружу.

[0024] На фиг. 18 показан вид сбоку варианта осуществления двойного портативного балетного станка для упражнений с ножками и настилами, сложенными внутрь.

[0025] На фиг. 19 показан вид спереди варианта осуществления двойного портативного балетного станка для упражнений с ножками и настилом, выдвинутыми наружу, и с установленным матом.

[0026] На фиг. 20 показан вид сбоку варианта осуществления двойного портативного балетного станка для упражнений с ножками и настилом, выдвинутыми наружу, и с установленным матом.

[0027] На фиг. 21 показан вид сверху варианта осуществления двойного портативного балетного станка для упражнений с ножками и настилами, сложенными внутрь.

[0028] На фиг. 22 показан вид спереди варианта осуществления двух половин двойного портативного балетного станка для упражнений, установленного на стене.

[0029] На фиг. 23 показан магнит, углубленный в канал в настиле портативного балетного станка для упражнений.

[0030] На фиг. 24 показан зажимной механизм для удержания горизонтальной перекладины в портативном балетном станке для упражнений.

[0031] На фиг. 25 показан крюковой механизм для фиксации двух ножек в портативном балетном станке для упражнений.

[0032] На фиг. 26 показан механизм застежки-липучки для фиксации двух ножек в портативном балетном станке для упражнений.

[0033] На фиг. 27 показан ленточный механизм для фиксации двух ножек в портативном балетном станке для упражнений.

[0034] На фиг. 28 показан ленточный механизм для фиксации двух ножек в портативном балетном станке для упражнений.

[0035] На фиг. 29 показан механизм втулок трения для фиксации ножки в портативном балетном станке для упражнений.

[0036] На фиг. 30 показан механизм подпружиненного шарикового фиксатора для фиксации ножки в портативном балетном станке для упражнений.

[0037] На фиг. 31 показан механизм застежки-молнии для фиксации ножки в портативном балетном станке для упражнений.

[0038] На фиг. 32А и 32В показан подъемно-поворотный механизм для фиксации ножки в портативном балетном станке для упражнений.

[0039] На фиг. 33 показан механизм с хомутом для фиксации вертикального элемента в портативном балетном станке для упражнений.

[0040] На фиг. 34 показан эксцентриковый зажимной кулачок для фиксации вертикального элемента в портативном балетном станке для упражнений.

[0041] На фиг. 35 показан подпружиненный штифтовой механизм для фиксации вертикального элемента в портативном балетном станке для упражнений.

[0042] На фиг. 36 показан механизм боковой фиксации с нажимной кнопкой для фиксации вертикального элемента в портативном балетном станке для упражнений.

[0043] На фиг. 37 показан механизм независимой регулировки для регулировки высоты горизонтальной перекладины в портативном балетном станке для упражнений.

[0044] На фиг. 38 показан механизм винтового подъемника для регулировки высоты горизонтальной перекладины в портативном балетном станке для упражнений.

[0045] На фиг. 39 показан механизм тросового подъемника для регулировки высоты горизонтальной перекладины в портативном балетном станке для упражнений.

[0046] На фиг. 40 показан пневмопатрон для регулировки высоты горизонтальной перекладины в портативном балетном станке для упражнений.

[0047] На фиг. 41 показан подъемник, использующий ножной насос, для регулировки высоты горизонтальной перекладины в портативном балетном станке для упражнений.

[0048] На фиг. 42 показан механизм пружинного подъемника для регулировки высоты горизонтальной перекладины в портативном балетном станке для упражнений.

[0049] На фиг. 43 показан подъемник у основания для регулировки высоты горизонтальной перекладины в портативном балетном станке для упражнений.

[0050] На фиг. 44 показан механизм центрального подъемника для регулировки высоты горизонтальной перекладины в портативном балетном станке для упражнений.

[0051] На фиг. 45 показан механизм с несколькими перекладинами для портативного балетного станка для упражнений.

[0052] На фиг. 46 показан механизм вращения перекладины для портативного балетного станка для упражнений.

[0053] На фиг. 47 показан механизм с несколькими пазами для портативного балетного станка для упражнений.

[0054] На фиг. 48 показан механизм соединения нескольких перекладин для портативного балетного станка для упражнений.

[0055] На фиг. 49 показан амортизационный и смазывающий механизм для портативного балетного станка для упражнений.

[0056] На фиг. 50 показан механизм «профиль в профиле» для вертикального скольжения горизонтальной перекладины в портативном балетном станке для упражнений.

[0057] На фиг. 51 показан механизм трубчатой подпорки с роликами для вертикального скольжения горизонтальной перекладины в портативном балетном станке для упражнений

[0058] На фиг. 52 показан механизм внешней каретки для вертикального скольжения горизонтальной перекладины в портативном балетном станке для упражнений

[0059] На фиг. 53 показана вращающаяся перекладина для портативного балетного станка для упражнений.

[0060] На фиг. 54 показана выдвижная перекладина для портативного балетного станка для упражнений.

[0061] На фиг. 55 показана съемная перекладина для портативного балетного станка для упражнений.

[0062] На фиг. 56 показан механизм неподвижной ножки для портативного балетного станка для упражнений.

[0063] На фиг. 57 показан механизм складной ножки для портативного балетного станка для упражнений.

[0064] На фиг. 58 показан механизм неподвижного настила для портативного балетного станка для упражнений.

[0065] На фиг. 59 показан механизм откидного настила для портативного балетного станка для упражнений.

[0066] На фиг. 60 показан выдвинутый настил для портативного балетного станка для упражнений.

[0067] На фиг. 61 показан механизм с убирающимися колесиками для портативного балетного станка для упражнений.

[0068] На фиг. 62 показан колесный механизм для портативного балетного станка для упражнений.

[0069] На фиг. 63 показан кронштейн для крепления ножки к вертикальной стойке в портативном балетном станке для упражнений.

[0070] На фиг. 64 показан способ нижнего крепления для горизонтальной перекладины в портативном балетном станке для упражнений.

[0071] На фиг. 65 показан способ центрального крепления для горизонтальной перекладины в портативном балетном станке для упражнений.

[0072] На фиг. 66 показан способ крепления концами для горизонтальной перекладины в портативном балетном станке для упражнений.

[0073] На фиг. 67 показан механизм установки ножки в портативном балетном станке для упражнений.

[0074] На фиг. 68 показан вид сбоку шейки для использования в портативном балетном станке для упражнений.

[0075] На фиг. 69 показан вид сбоку с противоположной стороны шейки, изображенной на фиг. 68, для использования в портативном балетном станке для упражнений.

[0076] На фиг. 70 показан вид сверху вертикальной стойки для размещения шейки, изображенной на фиг. 68-69, для использования в портативном балетном станке для упражнений.

[0077] На фиг. 71 показан вид сверху вертикальной стойки и шейки для использования в портативном балетном станке для упражнений.

[0078] На фиг. 72 показан вид спереди в поперечном сечении пружины с постоянным коэффициентом упругости для приложения усилия к шейке внутри вертикальной стойки для использования в портативном балетном станке для упражнений.

[0079] На фиг. 73 показан вид спереди в поперечном сечении пружины с постоянным коэффициентом упругости для приложения усилия к шейке внутри вертикальной стойки для использования в портативном балетном станке для упражнений.

[0080] На фиг. 74 показан вид сбоку пружины с постоянным коэффициентом упругости, прикрепленной к шейке, для использования в портативном балетном станке для упражнений.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0081] ОТДЕЛЬНО СТОЯЩИЙ ОДИНАРНЫЙ ПОРТАТИВНЫЙ БАЛЕТНЫЙ СТАНОК ДЛЯ УПРАЖНЕНИЙ. На фиг. 1 показан вид спереди варианта осуществления портативного балетного станка 100 для упражнений. Портативный балетный станок 100 для упражнений представляет собой одинарный узел. Портативный балетный станок 100 для упражнений содержит горизонтальную перекладину 110, шейку 121, шейку 122, вертикальную стойку 131, вертикальную стойку 132, фиксирующую ручку 141, фиксирующую ручку 142, настил 150, шарнир 151, поперечину 160, ножку 171, ножку 172, ножку 173, ножку 174, ось 176, ось 177, ось 178 (не показана), ось 179 (не изображена), механизм 181 основания, механизм 182 основания, колесико 191, колесико 192, колесико 193 и колесико 194.

[0082] Горизонтальная перекладина 110 необязательно представляет собой перекладину балетного станка. Горизонтальная перекладина 110 зафиксирована шейкой 121 и шейкой 122. Шейка 121 содержит зажимной механизм 123 и шейка 122 содержит зажимной механизм 124. Зажимной механизм 123 и зажимной механизм 124 прикреплены к горизонтальной перекладине 110 таким образом, чтобы горизонтальная перекладина 110 не двигалась внутри зажимного механизма 123 и зажимного механизма 124.

[0083] Дополнительные подробности касательно зажимного механизма 123 и зажимного механизма 124 показаны на фиг. 24. Каждый из зажимных механизмов 123 и 124 содержит полосу 2410, винт 2420 и болт 2430. Полоса 2410 обернута вокруг горизонтальной перекладины 110 и затянута болтом 2430. Болт 2430 необязательно может представлять собой болт с шестигранной головкой. Винт 2420 проходит сквозь полосу 2410 в горизонтальную перекладину 110.

[0084] Как изображено на фиг. 1, шейка 121 может скользить внутри вертикальной стойки 131, когда фиксирующую ручку 141 вытягивают из вертикальной стойки 131, и шейка 121 зафиксирована внутри вертикальной стойки 131 фиксирующей ручкой 141, когда фиксирующую ручку 141 не вытягивают из вертикальной стойки. Шейка 122 может скользить внутри вертикальной стойки 132, когда фиксирующую ручку 142 вытягивают из вертикальной стойки 132, и шейка 122 зафиксирована внутри вертикальной стойки 132 фиксирующей ручкой 142, когда фиксирующую ручку 142 не вытягивают из вертикальной стойки. Фиксирующая ручка 141 и фиксирующая ручка 142 необязательно являются подпружиненными. В этом примерном варианте осуществления фиксирующая ручка 141 и фиксирующая ручка 142 имеют Т-образную форму, поскольку такая форма позволяет легко схватить и потянуть деталь рукой. Возможны другие формы, такие как круглая форма. В одном варианте осуществления шейка 121 и шейка 122 могут быть зафиксированы фиксирующей ручкой 141 и фиксирующей ручкой 142, соответственно, в максимальном вертикальном положении так, что горизонтальная перекладина 110 расположена на высоте по меньшей мере 28,00 дюймов над полом.

[0085] Поперечина 160 присоединена к вертикальной стойке 131 и вертикальной стойке 132.

[0086] Настил 150 прикреплен к шарниру 151, который также прикреплен к поперечине 410 (показано на фиг. 4). Необязательно, шарнир 151 спроектирован таким образом, что, когда настил 150 сложен, шарнир 151 поднимается с пола для создания зазора над уровнем пола, когда портативный балетный станок 100 для упражнений транспортируют. Когда настил 150 выдвинут на пол, шарнир 151 проходит до пола так, что размещенный настил 150 соприкасается с полом. Например, шарнир 151 может быть подпружиненным так, что размещенный настил 150 соприкасается с полом, когда пользователь становится на настил 150.

[0087] Ножка 171 и ножка 173 присоединены к вертикальной стойке 131 осью 176 и осью 178, соответственно. Ножка 172 и ножка 174 присоединены к вертикальной стойке 132 осью 177 и 179 (показаны на фиг. 2, но не на фиг. 1), соответственно. Оси 176, 177, 178 и 179 необязательно встроены в ножки, как показано. Ножка 171 может вращаться вокруг оси 176 между сложенным положением (показано на фиг. 1-3) и выдвинутым положением (показано на фиг. 4-9). Необязательно, каждая из вертикальных стоек 131 и 132 содержит вырезанную часть для размещения осей 176, 177, 178 и 179. Вырез препятствует выдвижению ножек 171, 172, 173 и 174 за пределы положения, при котором ножка параллельна настилу 150 в несложенном положении (т.е. он предотвращает чрезмерное выдвигание ножек), что является признаком, повышающим безопасность пользователя. Ножка 172 может вращаться вокруг оси 177, ножка 173 может вращаться вокруг оси 178 и ножка 174 может вращаться вокруг оси 179 таким же образом, который был описан применительно к ножке 171 и оси 176. В качестве альтернативы, каждая из осей 176, 177, 178 и 179 может быть прикреплена к кронштейну, который в свою очередь прикреплен к вертикальным стойкам 131 и 132, и кронштейны могут препятствовать выдвижению ножек 171, 172, 173 и 174 за пределы положения, при котором ножка параллельна настилу 150 в несложенном положении, согласно конструкции, показанной на фиг. 67.

[0088] В одном варианте осуществления расстояние между нижней частью вертикальной стойки 131 и полом составляет по меньшей мере 1,80 дюйма, и расстояние между нижней частью вертикальной стойки 132 и полом составляет по меньшей мере 1,80 дюйма.

[0089] Оси 176, 177, 178 и 179 могут иметь различные конструкции. Например, каждая из осей 176, 177, 178 и 179 может содержать полый цилиндр, прикрепленный к каждой ножке 171, 172, 173 и 174, соответственно, причем каждый цилиндр окружает другой цилиндр (или штифт), прикрепленный к вертикальным стойкам 131 (для осей 176 и 178) и 132 (для осей 177 и 179). В другом примере каждая из осей 176, 177, 178 и 179 может содержать цилиндр, прикрепленный к каждой ножке 171, 172, 173 и 174, соответственно, с подпружиненными элементами, проходящими от верхней части и нижней части каждого цилиндра, размещенного в углублении в вертикальных стойках 131 и 132. Один вариант осуществления конструкции ножки и оси показан на фиг. 14 и описан ниже.

[0090] Колесики 191 и 193 присоединены к горизонтальному кронштейну, который присоединен к вертикальной стойке 131, и колесики 192 и 194 присоединены к горизонтальному кронштейну, который присоединен к вертикальной стойке 132.

[0091] Механизм 181 основания присоединен к ножке 171, механизм 182 основания присоединен к ножке 172, механизм 183 основания (не показан) присоединен к ножке 173, и механизм 184 основания (не показан) присоединен к ножке 174. Каждый из механизмов 181, 182, 183 и 184 основания содержит фиксирующую ручку и рычаг, и пользователь может фиксировать каждый механизм основания путем нажатия на фиксирующую ручку и отменять фиксацию путем нажатия на рычаг.

[0092] На фиг. 2 показан вид сзади варианта осуществления портативного балетного станка 100 для упражнений. Портативный балетный станок 100 для упражнений дополнительно содержит горизонтальную перекладину 210, транспортировочную ручку 220, заднюю панель 230, ножку 173, ножку 174, ось 178, ось 179, механизм 183 основания и механизм 184 основания.

[0093] Горизонтальная перекладина 210 по существу параллельна горизонтальной перекладине 110 и присоединена к шейке 121 и шейке 122. Горизонтальная перекладина 210 обеспечивает дополнительную устойчивость портативного балетного станка 100 для упражнений.

[0094]Транспортировочная ручка 220 прикреплена к поперечине 160 и может использоваться для переноски или буксировки портативного балетного станка 100 для упражнений. Она также используется для удерживания настила 150 и мата 610 в сложенном положении. Например, защелка или лента на застежке-липучке (не показаны) могут использоваться для присоединения настила 150 к транспортировочной ручке 220, когда настил 150 сложен внутрь.

[0095] На фиг. 3 показан вид сбоку варианта осуществления портативного балетного станка 100 для упражнений.

[0096] На фиг. 4 показан еще один вид спереди портативного балетного станка 100 для упражнений. На этом виде ножки 171, 172, 173 и 174 были выдвинуты наружу. Задняя панель 230 прикреплена к поперечине 160 и поперечине 410. Поперечина 410 присоединена к вертикальной стойке 131 и вертикальной стойке 132.

[0097] Настил 150 содержит магнит 421 и магнит 422. В сложенном положении (как на фиг. 1), магнит 421 будет прижимать ножку 171 к настилу 150 силой магнитного поля, и магнит 422 будет прижимать ножку 172 к настилу 150 силой магнитного поля.

[0098] На фиг. 5 показан тот же вид, что и на фиг.4, за исключением того, что настил 150 в данном случае разложен на земле. Настил 150 содержит канал 521 и канал 522. Магнит 421 размещен в канале 521, и магнит 422 размещен в канале 522. Диаметры канала 521 и канала 522 предпочтительно меньше со стороны настила 150, обращенной наружу (т.е. стороны настила 150, показанной на фиг. 4) так, что магниты 421 и 422 удерживаются внутри настила 150 самим настилом 150, и диаметры каналов 521 и 522 больше со стороны настила 150, обращенной к задней панели 230, для облегчения установки магнитов 421 и 422 в каналы 521 и 522 в процессе изготовления. Магниты 421 и 422 необязательно зафиксированы внутри каналов 521 и 522, соответственно, с помощью эпоксидной смолы или другого связующего вещества или механических средств (например, металлической пластины с креплениями).

[0099] Задняя панель 230 содержит канал 531 и канал 532, в которые вставлены другие магниты, как описано ниже со ссылкой на фиг. 7. Конструкция каналов 531 и 532 подобна конструкции каналов 521 и 522.

[00100] На фиг. 23 показана дополнительная деталь, относящаяся к магнитам и каналам, показанным ранее на фиг. 4 и 5 (а также на фиг. 16 и 17, представленных ниже). Изображена магнитная система 2300. Настил 2310 содержит канал 2340. Магнит 2330 установлен и зафиксирован связующим веществом 2320 внутри канала 2340. Канал 2340 содержит часть с первым диаметром 2341 (полагаю, правильным обозначением будет 2341, если только я не ошибся при рассмотрении изображения) и часть со вторым диаметром 2342, и диаметр 2343 магнита 2330 больше первого диаметра 2341 и меньше второго диаметра 2342. Магнит 2330 генерирует магнитное поле согласно известным принципам действия магнитов. Магнитное поле притягивает ножку 2360 к магниту 2330, даже при наличии мата 2350 между ножкой 2360 и магнитом 2330. Магнит 2330 удерживается на своем месте настилом 2310. Магнит 2330 необязательно может представлять собой магнит из редкоземельного металла, такой как магнит на основе неодима или самариево-кобальтовый магнит, и в идеальном случае выбран таким образом, чтобы ножка 2360 удерживалась на своем месте даже при перемещении станка, но обычному пользователю было легко преодолеть силу магнита, когда он или она хотят выдвинуть ножку для использования портативного балетного станка для упражнений путем тянущего/толкающего воздействия на ножку, направленного наружу и осуществляемого его или ее руками или ступнями.

[00101] На фиг. 6 изображена такая же конфигурация портативного балетного станка 100 для упражнений, что и показанная на фиг.5, за исключением того, что мат 610 был размещен поверх настила 150 и обернут вокруг задней панели 230, как показано на фиг.6 и 8. Мат 610 необязательно содержит части 611, 612 и 613, которые соединяются в местах 621 и 622 сгиба. Пользователь может добавить мат 610 при раскладывании ножек 171 и 172 и настила 150, или мат 610 может быть прикреплен к настилу 150 и задней панели 230 и оставаться прикрепленным, даже когда настил 150 и ножки 171 и 172 сложены внутрь. Например, часть 612 может включать в себя карман, окружающий настил 150. Мат 610 применяется пользователем во время упражнений, предоставляет амортизирующее покрытие на полу. Мат 610 предоставляет амортизирующее покрытие для поперечины 160, что полезно, если пользователь выполняет растяжку его или ее ноги, поместив ногу на поперечину 160. Необязательно, части 612 и 613 содержат виниловое покрытие поверх связующего вспененного материала, который прикреплен к настилу 150 и задней панели 230, соответственно, и часть 611 содержит виниловую оболочку, содержащую вспененный материал.

[00102] На фиг. 7 показан еще один вид сзади портативного балетного станка 100 для упражнений. На этом виде ножки 173 и 174 были выдвинуты. Задняя панель 230 содержит магниты 731 и 732. Магнит 731 расположен в канале 531, и магнит 732 расположен в канале 532 (например, посредством механизма, показанного на фиг. 23). Диаметры канала 531 и канала 532 предпочтительно меньше со стороны задней панели 230 сзади портативного балетного станка 100 для упражнений (т.е. стороны задней панели 230, показанной на фиг. 7) так, что магниты 731 и 732 удерживаются внутри задней панели 230 самой задней панелью 230, и диаметры канала 531 и 532 больше со стороны задней панели 230, обращенной к настилу 150, для облегчения установки магнитов 731 и 732 в каналы 531 и 532 в процессе изготовления. Магниты 731 и 732 необязательно зафиксированы внутри каналов 531 и 532, соответственно, с помощью эпоксидной смолы или другого связующего вещества.

[00103] В сложенном положении (как на фиг. 2), магнит 731 будет прижимать ножку 173 к задней панели 230 силой магнитного поля, и магнит 732 будет прижимать ножку 174 к задней панели 230 силой магнитного поля.

[00104] На фиг. 8 показан тот же вид портативного балетного станка 100 для упражнений, что и на фиг. 7, за исключением того, что мат 610 содержит части 614 и 615, которые оборачиваются вокруг вертикальных сторон задней панели 230, и части 616 и 617, которые оборачиваются вокруг верхней стороны задней панели 230, рядом с транспортировочной ручкой 220. Это обеспечивает дополнительную устойчивость мата 610. Мат 610 необязательно привинчен к шарниру 151.

[00105] На фиг. 9 показан еще один вид сбоку портативного балетного станка 100 для упражнений. На этом виде настил 150 был разложен в противоположную сторону от поперечины 160 и ножки 171, 172, 173 и 174 были выдвинуты.

[00106] При эксплуатации пользователем портативного балетного станка 100 для упражнений, используется конфигурация, изображенная на фиг. 4-9, с развернутым настилом 150, выдвинутыми ножками 171, 172, 173 и 174, и установленным матом 610. Пользователь может держаться за горизонтальную перекладину 120 во время выполнения упражнений или растяжки, так же, как это можно делать со стационарным балетным станком.

[00107] НАСТЕННЫЙ ОДИНАРНЫЙ ПОРТАТИВНЫЙ БАЛЕТНЫЙ СТАНОК ДЛЯ УПРАЖНЕНИЙ. Другой вариант осуществления изображен на фиг. 10-13. Со ссылкой на фиг. 10, настенный портативный балетный станок 1000 для упражнений содержит горизонтальную перекладину 1010, шейку 1021, шейку 1022, вертикальную стойку 1031, вертикальную стойку 1032, фиксирующую ручку 1041, фиксирующую ручку 1042, заднюю панель 1220 (показана на фиг. 12), шарнир 1090, поперечину 1060, поперечину 1080 и транспортировочную ручку 1070. Настенный портативный балетный станок 1000 для упражнений может быть установлен на стене 1090.

[00108] Горизонтальная перекладина 1010 необязательно представляет собой перекладину балетного станка. Горизонтальная перекладина 1010 зафиксирована шейкой 1021 и шейкой 1022. Шейка 1021 содержит зажимной механизм 1023 и шейка 1022 содержит зажимной механизм 1024. Зажимной механизм 1023 и зажимной механизм 1024 прикреплены к горизонтальной перекладине 1010 таким образом, чтобы горизонтальная перекладина 1010 не двигалась внутри зажимного механизма 1023 и зажимного механизма 1024.

[00109] Шейка 1021 может скользить внутри вертикальной стойки 1031, когда фиксирующую ручку 1041 вытягивают из вертикальной стойки 1031, и шейка 1021 зафиксирована внутри вертикальной стойки 1031 фиксирующей ручкой 1041, когда фиксирующую ручку 1041 не вытягивают из вертикальной стойки. Шейка 1022 может скользить внутри вертикальной стойки 1032, когда фиксирующую ручку 1042 вытягивают из вертикальной стойки 1032, и шейка 1022 зафиксирована внутри вертикальной стойки 1032 фиксирующей ручкой 1042, когда фиксирующую ручку 1042 не вытягивают из вертикальной стойки. Фиксирующая ручка 1041 и фиксирующая ручка 1042 необязательно являются подпружиненными. В этом примерном варианте осуществления фиксирующая ручка 1041 и фиксирующая ручка 1042 имеют Т-образную форму, поскольку такая форма позволяет легко схватить и потянуть деталь рукой. Возможны другие формы, такие как круглая форма. В одном варианте осуществления шейка 1021 и шейка 1022 могут быть зафиксированы фиксирующей ручкой 1041 и фиксирующей ручкой 1042, соответственно, в максимальном вертикальном положении так, что горизонтальная перекладина 1010 расположена на высоте по меньшей мере 28,00 дюймов над полом.

[00110] Поперечина 1060 и поперечина 1080 присоединены к вертикальной стойке 1031 и вертикальной стойке 1032. Поперечины 1060 и 1080 необязательно содержат множество отверстий 1061 и 1081, соответственно, для размещения крепежных устройств, таких как винты.

[00111] Задняя панель 1220 прикреплена к поперечине 1060 и поперечине 1080.

[00112] На фиг. 11 изображена такая же конфигурация портативного балетного станка 1000 для упражнений, что и показанная на фиг.10, за исключением того, что мат 1110 был размещен поверх задней панели 1220, как показано. Мат 1110 необязательно содержит части 1111, 1112 и 1113, которые соединяются в местах 1121 и 1122 сгиба. Мат 1110 может быть прикреплен к задней панели 1220. Например, часть 1113 может быть прикреплена к задней панели 1220 с помощью лент на застежках-липучках. Части 1111 и 1112 могут быть сложены вверх к задней панели 1220 и могут быть прикреплены к транспортировочной ручке 1070 с помощью с помощью лент на застежках-липучках.

[00113] На фиг. 12 показан вид сзади варианта осуществления настенного портативного балетного станка 1000 для упражнений. Настенный портативный балетный станок 1000 для упражнений дополнительно содержит горизонтальную перекладину 1210. Горизонтальная перекладина 1210 по существу параллельна горизонтальной перекладине 1110 и присоединена к шейке 1121 и шейке 1122. Горизонтальная перекладина 1210 обеспечивает дополнительную устойчивость настенного портативного балетного станка 1000 для упражнений.

[00114] На фиг. 13 показан вид сбоку настенного портативного балетного станка 1000 для упражнений. Настенный портативный балетный станок 1000 для упражнений прикреплен к стене 1090 с помощью крепежных устройств 1310 и 1320. Каждое из крепежных устройств 1310 и 1320 может содержать металлический кронштейн, который прикреплен к выступам в стене 1090, например винтами. Поперечина 1060 и/или поперечина 1080 затем крепятся к металлическому кронштейну, например с помощью гаек и болтов, проходящих сквозь множество отверстий 1061 и 1081.

[00115] Специалисту в данной области будет понятно, что портативный балетный станок 100 для упражнений может быть модифицирован в портативный балетный станок 1010 для упражнений путем удаления ножек 171-174, колесиков 191-194, осей 176-179 и механизмов 181-184 основания. Таким образом, портативный балетный станок 100 для упражнений может использоваться в качестве отдельно стоящего узла или в качестве настенного узла.

[00116] В связи с этим, на фиг. 14 показан блок 1400 в сборе. Блок 1400 в сборе содержит ножку 1410, механизм 1420 основания, колесико 1430 и соединительный механизм 1440. Соединительный механизм 1440 необязательно содержит ось 1442 (которая позволяет ножке 1410 вращаться вокруг геометрической оси), соединительное устройство 1443 и соединительное устройство 1444. Соединительное устройство 1443 и соединительное устройство 1444 необязательно представляют собой винты, которые расположены в отверстиях в соединительном механизме 1440 и затем ввинчены в вертикальные стойки 131 и 132. Таким образом, блок 1400 в сборе может использоваться либо для передних ножек, либо для задних ножек, прикрепленных к вертикальным стойкам 131 и 132 в портативном балетном станке 100 для упражнений. При креплении к передней и задней вертикальным стойкам 131 и 132, узел становится портативным балетным станком 100 для упражнений. При отсоединении от передней и задней вертикальных стоек 131 и 132, узел становится настенным портативным балетным станком 1000 для упражнений. Использование блока 1400 в сборе таким образом создает универсальный портативный балетный станок для упражнений, который может представлять собой либо отдельно стоящий узел (такой как портативный балетный станок 100 для упражнений) или настенный узел (такой как настенный портативный балетный станок 1000 для упражнений).

[00117] ОТДЕЛЬНО СТОЯЩИЙ ДВОЙНОЙ ПОРТАТИВНЫЙ БАЛЕТНЫЙ СТАНОК ДЛЯ УПРАЖНЕНИЙ. На фиг. 15-20 показан вариант осуществления отдельно стоящего двойного портативного балетного станка для упражнений.

[00118] Со ссылкой на фиг. 15, изображен двойной портативный балетный станок 1500 для упражнений. Двойной портативный балетный станок 1500 для упражнений содержит первый модуль 1501 и второй модуль 1502. Первый модуль 1501 и второй модуль 1502 являются идентичными и прикреплены в спаренной конфигурации, как показано.

[00119] Далее будет описан первый модуль 1501. Следует понимать, что описание также применимо ко второму модулю 1502.

[00120] Первый модуль 1501 содержит горизонтальную перекладину 1510, шейку 1521, шейку 1522, вертикальную стойку 1531, вертикальную стойку 1532, фиксирующую ручку 1541, фиксирующую ручку 1542, настил 1550, шарнир 1551, поперечину 1560, ножку 1571, ножку 1572, ось 1576, ось 1577, механизм 1581 основания, механизм 1582 основания, колесико 1591 и колесико 1592.

[00121] Горизонтальная перекладина 1510 необязательно представляет собой перекладину балетного станка. Горизонтальная перекладина 1510 зафиксирована шейкой 1521 и шейкой 1522. Шейка 1521 содержит зажимной механизм 1523 и шейка 1522 содержит зажимной механизм 1524. Зажимной механизм 1523 и зажимной механизм 1524 прикреплены к горизонтальной перекладине 1510 таким образом, чтобы горизонтальная перекладина 1510 не двигалась внутри зажимного механизма 1523 и зажимного механизма 1524. Зажимные механизмы 1523 и 1524 могут иметь такую же конструкцию, которая была изображена на фиг. 24, описанной ранее.

[00122] Шейка 1521 может скользить внутри вертикальной стойки 1531, когда фиксирующую ручку 1541 вытягивают из вертикальной стойки 1531, и шейка 1521 зафиксирована внутри вертикальной стойки 1531 фиксирующей ручкой 1541, когда фиксирующую ручку 1541 не вытягивают из вертикальной стойки. Шейка 1522 может скользить внутри вертикальной стойки 1532, когда фиксирующую ручку 1542 вытягивают из вертикальной стойки 1532, и шейка 1522 зафиксирована внутри вертикальной стойки 1532 фиксирующей ручкой 1542, когда фиксирующую ручку 1542 не вытягивают из вертикальной стойки. Фиксирующая ручка 1541 и фиксирующая ручка 1542 необязательно являются подпружиненными. В этом примерном варианте осуществления фиксирующая ручка 1541 и фиксирующая ручка 1542 имеют Т-образную форму, поскольку такая форма позволяет легко схватить и потянуть деталь рукой. Возможны другие формы, такие как круглая форма.

[00123] Поперечина 1560 присоединена к вертикальной стойке 1531 и вертикальной стойке 1532.

[00124] Горизонтальная перекладина 1515 присоединена к вертикальной стойке 1531 и вертикальной стойке 1532 и обеспечивает дополнительную устойчивость двойного портативного балетного станка 1500 для упражнений.

[00125] Настил 1550 прикреплен к шарниру 1551, который также прикреплен к задней панели 1610 (показано на фиг. 16). Необязательно, шарнир 1551 спроектирован таким образом, что, когда настил 1550 сложен, шарнир 1551 поднимается с пола для создания зазора над уровнем пола, когда портативный балетный станок 1500 для упражнений транспортируют. Когда настил 1550 выдвинут на пол, шарнир 1551 проходит до пола так, что размещенный настил 1550 соприкасается с полом. Например, шарнир 1551 может быть подпружиненным так, что размещенный настил 1550 соприкасается с полом, когда пользователь становится на настил 1550.

[00126] Ножка 1571 присоединена к вертикальной стойке 1531 посредством оси 1576. Ножка 1572 присоединена к вертикальной стойке 1532 посредством оси 1577. Оси 1576 и 1577 необязательно встроены в ножки, как показано. Ножка 1571 может вращаться вокруг оси 1576 между сложенным положением (показано на фиг. 15, 18 и 21) и выдвинутым положением (показано на фиг. 16 и 17 и 19 и 20). Необязательно, каждая из вертикальных стоек 1531 и 1532 содержит вырезанную часть для размещения осей 1576, 1577, 1578 и 1579. Вырез препятствует выдвижению ножек 1571, 1572, 1573 и 1574 за пределы положения, при котором ножка параллельна настилу 1550 в несложенном положении (т.е. он предотвращает чрезмерное выдвигание ножек), что является признаком, повышающим безопасность пользователя. Ножка 1572 может вращаться вокруг оси 1577, ножка 1573 может вращаться вокруг оси 1578 и ножка 1574 может вращаться вокруг оси 1579 таким же образом, который был описан п
