ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Область техники

Варианты осуществления настоящего раскрытия относятся к определению контейнера и, в частности, к способу идентификации номера контейнера и системе идентификации номера контейнера.

Описание известного уровня техники

Существующие системы получения и идентификации номера контейнера включают ручное устройство для получения изображения номера контейнера и извлечения цифр номера из этого изображения вручную, и устройство, установленное на однонаправленном маршруте контейнеровоза и автоматически получающее изображение номера контейнера и извлекающее из этого изображения цифры номера.

Для устройства, установленного на однонаправленном маршруте контейнеровоза и автоматически получающего изображение номера контейнера и извлекающего из этого изображения цифры номера, если номер контейнера загрязнен или поврежден, или является неполным, часто тяжело получить правильный номер контейнера только посредством единоразового выполнения операции автоматического получения изображения номера контейнера (т.e. одной операции считывания) на одной поверхности контейнера.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение было выполнено для повышения точности идентификации номера контейнера и устранения или уменьшения проблемы сложности считывания номера контейнера, возникающей вследствие того, что номер контейнера на поверхности, соответствующей блоку получения изображения, загрязнен или поврежден или является неполным.

Согласно одному аспекту вариантов осуществления настоящего изобретения предоставлен способ идентификации номера контейнера, включающий следующие этапы:

расположение устройства получения изображения вдоль маршрута, по которому будет проходить контейнер, при этом устройство получения изображения содержит триггерный блок и множество блоков получения изображения, при этом по меньшей мере два блока получения изображения из множества блоков получения изображения предусмотрены соответственно для получения изображений номеров контейнеров по меньшей мере на двух поверхностях из множества поверхностей контейнера, проходящего по указанному маршруту;

получение изображений номеров контейнера по меньшей мере на двух поверхностях, соответственно по меньшей мере двумя блоками получения изображения на основе сигнала от триггерного блока; и

идентификация номера контейнера по меньшей мере на основе изображений или данных от по меньшей мере двух блоков получения изображения в отношении номера контейнера.

Опционно, изображения номеров контейнера по меньшей мере на двух поверхностях из указанного множества поверхностей, соответственно, получают посредством по меньшей мере двух блоков получения изображения из множества блоков получения изображения в разные моменты времени на основе сигнала от триггерного блока, и при этом расстояние между проекциями по меньшей мере двух блоков получения изображения в направлении движения контейнера относительно указанного маршрута меньше длины контейнера.

Дополнительно, по меньшей мере два блока получения изображения расположены таким образом, чтобы относительное положение каждого из указанных по меньшей мере двух блоков получения изображения относительно соответствующей одной из поверхностей контейнера было постоянным в двух противоположных направлениях движения контейнера относительно указанного маршрута при получении изображения номера контейнера на соответствующей поверхности.

Согласно другому аспекту вариантов осуществления настоящего изобретения предоставлен способ идентификации номера контейнера, включающий:

устройство получения изображения, расположенное вдоль маршрута, по которому будет проходить контейнер, при этом устройство получения изображения содержит триггерный блок и множество блоков получения изображения, при этом по меньшей мере два блока получения изображения из множества блоков получения изображения предусмотрены соответственно для получения изображений номеров контейнеров по меньшей мере на двух поверхностях из множества поверхностей контейнера, проходящего по указанному маршруту; и

устройство идентификации номера, сконфигурированное для идентификации номера контейнера по меньшей мере на основе изображений или данных от по меньшей мере двух блоков получения изображения в отношении номера контейнера, при этом

расстояние между проекциями по меньшей мере двух блоков получения изображения в направлении движения контейнера относительно указанного маршрута меньше длины контейнера.

Дополнительно, относительное положение каждого из указанных по меньшей мере двух блоков получения изображения относительно соответствующей одной из поверхностей контейнера закреплено в двух противоположных направлениях движения при получении изображения номера контейнера на соответствующей поверхности.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

Вышеуказанные и прочие характеристики и преимущества настоящего изобретения могут быть более понятны из следующих предпочтительных вариантов осуществления, описанных со ссылкой на сопроводительные графические материалы. На графических материалах:

Фиг. 1 - блок-схема способа получения номера контейнера согласно одному варианту осуществления настоящего раскрытия;

Фиг. 2 - схематический вид сверху расположения системы получения номера контейнера согласно первому примеру варианта осуществления настоящего раскрытия;

Фиг. 3a и Фиг. 3b - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 2;

Фиг. 4 - схематический вид сверху расположения системы получения номера контейнера согласно второму примеру варианта осуществления настоящего раскрытия;

Фиг. 5a и Фиг. 5b - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 4;

Фиг. 6 - схематический вид сверху расположения системы получения номера контейнера согласно третьему примеру варианта осуществления настоящего раскрытия;

Фиг. 7a-d - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 6;

Фиг. 8 - схематический вид сверху расположения системы получения номера контейнера согласно четвертому примеру варианта осуществления настоящего раскрытия;

Фиг. 9a-d - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 8;

Фиг. 10 - схематический вид сверху расположения системы получения номера контейнера согласно пятому примеру варианта осуществления настоящего раскрытия;

Фиг. 11a и Фиг. 11b - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 10;

Фиг. 12 - схематический вид сверху расположения системы получения номера контейнера согласно шестому примеру варианта осуществления настоящего раскрытия;

Фиг. 13a-c - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 12;

Фиг. 14 - схематический вид сверху расположения системы получения номера контейнера согласно седьмому примеру варианта осуществления настоящего раскрытия;

Фиг. 15a-c - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 14;

Фиг. 16a - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера согласно восьмому примеру варианта осуществления настоящего раскрытия; Фиг. 16b - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера согласно вариации восьмого примера варианта осуществления настоящего раскрытия;

Фиг. 17 - схематический вид сверху расположения системы получения номера контейнера согласно девятому примеру варианта осуществления настоящего раскрытия;

Фиг. 18a и Фиг. 18b - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 17;

Фиг. 19 - схематический вид сверху устройства системы получения номера контейнера согласно десятому примеру варианта осуществления настоящего раскрытия;

Фиг. 20 - схематическое представление процесса, показывающее считывание статусов системы получения номера контейнера, показанной на Фиг. 19, при этом верхняя часть Фиг. 20 иллюстрирует относительное движение между контейнером и системой получения номера контейнера и время считывания системы получения номера контейнера, а нижняя часть Фиг. 20 иллюстрирует схематическое представление отношения времени считывания и трансформации статуса системы получения номера контейнера, показанной на Фиг. 19;

Фиг. 21 - еще одно схематическое представление процесса, показывающее считывание статусов системы получения номера контейнера, показанной на Фиг. 19, при этом верхняя часть Фиг. 21 иллюстрирует относительное движение между контейнером и системой получения номера контейнера и время считывания системы получения номера контейнера, а нижняя часть Фиг. 21 иллюстрирует схематическое представление отношения времени считывания и трансформации статуса системы получения номера контейнера, показанной на Фиг. 19;

Фиг. 22 - схематический вид сверху расположения системы получения номера контейнера согласно одиннадцатому примеру варианта осуществления настоящего раскрытия;

Фиг. 23 - схематическое представление процесса, показывающее считывание статусов системы получения номера контейнера, показанной на Фиг. 22, при этом верхняя часть Фиг. 23 иллюстрирует относительное движение между контейнером и системой получения номера контейнера и время считывания системы получения номера контейнера, а нижняя часть Фиг. 23 иллюстрирует схематическое представление отношения времени считывания и трансформации статуса системы получения номера контейнера, показанной на Фиг. 22; и

Фиг. 24 - еще одно схематическое представление процесса, показывающее считывание статусов системы получения номера контейнера, показанной на Фиг. 22, при этом верхняя часть Фиг. 24 иллюстрирует относительное движение между контейнером и системой получения номера контейнера и время считывания системы получения номера контейнера, а нижняя часть Фиг. 24 иллюстрирует схематическое представление отношения времени считывания и трансформации статуса системы получения номера контейнера, показанной на Фиг. 22.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Несмотря на то, что настоящее раскрытие будет в достаточной степени описано со ссылкой на прилагаемые графические материалы, содержащие предпочтительные варианты осуществления настоящего раскрытия, специалистам в данной области техники будет понятно, что в этих вариантах осуществления могут быть выполнены различные изменения и модификации, не выходящие за рамки сути и объема изобретения, и при этом оказывающие благоприятное влияние на настоящее раскрытие. Будет понятно, что описание иллюстративных вариантов осуществления настоящего раскрытия, выполненное со ссылкой на прилагаемые графические материалы предназначено для иллюстрации общих принципов настоящего изобретения и не должно быть истолковано, как ограничивающее настоящее раскрытие.

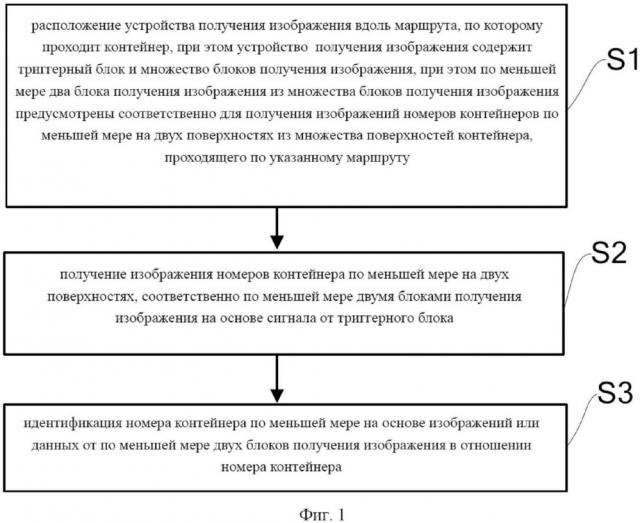

Фиг. 1 - блок-схема способа получения номера контейнера согласно одному варианту осуществления настоящего раскрытия. Как показано на Фиг. 1, способ получения номера контейнера, включает следующие этапы:

S1: расположение устройства получения изображения вдоль маршрута, по которому будет проходить контейнер, при этом устройство получения изображения содержит триггерный блок и множество блоков получения изображения, при этом множество блоков получения изображения предусмотрены соответственно для получения изображений номеров контейнеров на множестве поверхностей контейнера, проходящего по указанному маршруту;

S2: получение изображений номеров контейнера по меньшей мере на двух поверхностях, соответственно по меньшей мере двумя блоками получения изображения на основе сигнала от триггерного блока; и

S3: идентификация номера контейнера по меньшей мере на основе изображений или данных от по меньшей мере двух блоков получения изображения в отношении номера контейнера.

Как таковые, изображения номеров контейнера по меньшей мере на двух поверхностях контейнера получают посредством блоков получения изображения на основе сигнала триггера от триггерного блока, и цифры номера контейнера извлекают из одного или более полученных изображений посредством алгоритма распознания цифр. Изображения номера контейнера для одного и того же контейнера, считанные устройством получения изображения получают в различных положениях и под различным углом относительно контейнера, результаты распознания, соответственно, получают из изображения посредством алгоритма распознания цифр, затем происходит подтверждение результатов для получения результата с максимальной точностью. Как известно, на всех поверхностях контейнера имеется один и тот же номер контейнера, то есть, даже если номер контейнера на одной поверхности не может быть полностью идентифицирован вследствие его загрязнения, повреждения, блокировки или неполной видимости, идентификация может быть достигнута на основе полного номера контейнера на другой поверхности, или посредством рассмотрения и сопоставления номеров контейнера по меньшей мере на двух поверхностях (например, различные части номеров на двух поверхностях загрязнены или повреждены, то есть, часть номера на первой поверхности загрязнена или повреждена, тогда как эта же часть номера на другой поверхности видна полностью, таким образом, полный номер может быть получен замещением загрязненной или поврежденной части номера на одной поверхности соответствующей частью номера на другой поверхности). Следовательно, таким образом, номер контейнера для указанного контейнера может быть с точностью получен в случае, когда контейнер однократно проходит по маршруту, то есть, точность результата распознания может быть повышена путем получения изображений номеров в разных положениях одного и того же контейнера.

Согласно требованиям ISO 6346:1995 «код контейнера, идентификация и стандарт маркировки», номер контейнера состоит из основного кода позиции, идентификационного кода устройства, номера позиции и контрольного кода. Упоминаемый в настоящем описании номер контейнера включает по меньшей мере основной код позиции, идентификационный кода устройства, номер позиции и контрольный код.

В способе согласно настоящему раскрытию изображения номеров контейнера на различных поверхностях контейнера могут быть получены последовательно, а не одновременно. В одном примере триггерный блок сконфигурирован для генерирования сигнала на основе относительного движения между контейнером и маршрутом, и изображения номеров контейнера по меньшей мере на двух поверхностях из множества поверхностей получают, соответственно, по меньшей мере двумя блоками получения изображения из множества блоков получения изображения в различные моменты времени на основе сигнала от триггерного блока. В этом случае расстояние между проекциями по меньшей мере двух блоков получения изображения в направлении движения контейнера относительно указанного маршрута меньше длины контейнера. Дополнительно, расстояние между проекциями по меньшей мере двух блоков получения изображения в направлении движения контейнера относительно маршрута (то есть, в направлении маршрута) меньше длины (20 футов, приблизительно 6 метров) стандартного короткого контейнера и может быть задано меньшим, чем длина (40 или 45 футов) длинного контейнера. Поскольку расстояние между блоками получения изображения в направлении движения меньше, чем длина контейнера, длина маршрута может быть установлена меньшей, чем длина контейнера, экономя, таким образом место установки.

Будет понятно, что в настоящем раскрытии маршрут, по которому проходит контейнер, может быть неизменным маршрутом проверки, по которому контейнер перемещается устройством для транспортировки контейнера, таким как контейнеровоз, и вдоль которого установлено устройство получения изображения; альтернативно, маршрут, по которому проходит контейнер может быть маршрутом, обеспечиваемым или определяемым несущим транспортным средством, и по меньшей мере устройство получения изображения системы идентификации номера контейнера обеспечено на несущем транспортном средстве вдоль маршрута, при этом контейнер удерживается неподвижно, когда несущее транспортное средство проносит устройство получения изображения, перемещая его относительно контейнера, так, чтобы контейнер проходил по маршруту, обеспечиваемому или определяемому несущим транспортным средством, таким образом могут быть получены изображения номеров контейнера на разных поверхностях контейнера.

Дополнительно, в вышеуказанном способе опционно по меньшей мере два блока получения изображения расположены таким образом, чтобы отношение относительного положения между каждым из указанных по меньшей мере двух блоков получения изображения и соответствующей одной из поверхностей контейнера было постоянным в двух противоположных направлениях движения контейнера относительно указанного маршрута при получении изображения номера контейнера на соответствующей поверхности. Иными словами, независимо от направления, в котором контейнер проходит по маршруту, относительные положения между видеокамерой и контейнером являются постоянными при считывании номера контейнера в одном и том же положении, так что приближения и настройки других параметров видеокамеры не требуются, когда контейнер проходит в прямом или обратном направлении.

Например, как показано на Фиг. 5, когда контейнер A заходит на маршрут слева направо на Фиг. 5a, изображение участка, на котором содержится номер контейнера, передней поверхности A1 контейнера считывается первым 11 блоком получения изображения; когда контейнер A заходит на маршрут справа налево на Фиг. 5b, например, изображение участка, на котором содержится номер контейнера, передней поверхности A1 контейнера все равно считывается первым блоком 11 получения изображения. Также, как показано на Фиг. 5, когда контейнер A заходит на маршрут слева направо на Фиг. 5a, линия сигнала второй группы датчиков, которая будет описана ниже, оказывается заблокированной, таким образом, что первый блок 11 получения изображения активируется для выполнения одной операции считывания; когда контейнер A заходит на маршрут справа налево на Фиг. 5b, линия сигнала второй группы датчиков восстанавливается, таким образом, что первый блок 11 получения изображения активируется для выполнения одной операции считывания. Во время операций считывания относительное положение первого блока 11 получения изображения остается постоянным относительно передней поверхности A1 контейнера при получении изображения номера контейнера на передней поверхности A1 контейнера. Приведенное выше описание также применимо к задней поверхности A2 и двум боковым поверхностям A3, A4 контейнера A.

Как таковое, настоящее раскрытие предоставляет двунаправленный саморегулирующийся способ получения изображения номера контейнера, в котором не имеет значение направление прохождения контейнера по маршруту, соответственно, фото участка контейнера, на который нанесено изображение с номером может быть получено отчетливо, позволяя, таким образом, получить номер контейнера. На основе номера контейнера способ согласно настоящему раскрытию позволяет определять типы и номера контейнеров, проходящих по маршруту, и позволяет получать коды размеров и коды типов контейнеров. При двунаправленном саморегулирующемся решении для получения номера контейнера, направление движения контейнера относительно маршрута не ограничено, то есть, направление перемещения контейнеровоза или несущего транспортного средства, содержащего устройства получения изображения, не ограничено.

Фиг. 2 - схематический вид сверху расположения и конструкции системы получения номера контейнера согласно первому примеру варианта осуществления настоящего раскрытия; и Фиг. 3a и Фиг. 3b - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 2.

В примерах, показанных на Фиг. 2 и Фиг. 3a и 3b, триггерный блок содержит первую группу датчиков, содержащую первый участок 21a передатчика сигнала и первый участок 21b приема сигнала, расположенные с обеих сторон контейнера в направлении, перпендикулярном направлению движения;

по меньшей мере два блока получения изображения включают первый блок 11 получения изображения и второй блок 12 получения изображения, предусмотренные, соответственно, для получения изображений номеров контейнера на передней поверхности и задней поверхности контейнера;

этап «получения изображений номеров контейнера по меньшей мере на двух поверхностях из множества поверхностей, соответственно, по меньшей мере двумя блоками получения изображения в различные моменты времени на основе сигнала от триггерного блока» включает: когда первая линия сигнала (показанная пунктирной линией на Фиг. 2 между первым участком 21a передатчика сигнала и первым участком 21b приема сигнала) первой группы датчиков оказывается заблокированной одной из передней поверхности A1 и задней поверхности A2 (на Фиг. 3A - передней поверхностью А1) контейнера A, как показано на Фиг. 3A, получение изображения номера контейнера на одной из передней поверхности и задней поверхности, соответственно, одним из первого блока 11 получения изображения и второго блока 12 получения изображения (на Фиг. 3A - первым блоком 11 получения изображения); и когда другая из передней поверхности A1 и задней поверхности A2 контейнера A (на Фиг. 3B - задняя поверхность А2) выходит из первой линии сигнала первой группы датчиков, таким образом, что первая линия сигнала восстанавливается, как показано на Фиг. 3b, получение изображения номера контейнера на другой из передней поверхности и задней поверхности, соответственно, другим одним из первого блока 11 получения изображения и второго блока 12 получения изображения (на Фиг. 3 - вторым блоком 12 получения изображения).

Опционно, в вариантах осуществления, показанных на Фиг. 2 и Фиг. 3a и 3b срединная точка линии соединения между первым блоком 11 получения изображения и вторым блоком 12 получения изображения является срединной точкой первой линии сигнала. Как таковые, первый и второй блоки получения изображения расположены симметрично относительно срединной точки. Такое симметричное расположение позволяет получить одинаковое или симметричное время считывания, так что блоки получения изображения, расположенные симметрично относительно друг друга, могут использовать один и тот же набор корректирующих параметров, снижая, таким образом загрузку, связанную с коррекцией изображений алгоритмом распознания цифр. В одном примере первый блок 11 получения изображения и второй блок 12 получения изображения считывают изображения на одном и том же расстоянии считывания и под одним и тем же углом обзора. Как таковые, положение считанной цифры в изображении и искажение цифры вследствие использования линз идентичны для двух блоков получения изображения. Для каждой искаженной цифры алгоритму изображения требуется набор корректирующих параметров для коррекции изображения цифры и последующего распознания цифры. Требуется применение корректирующих параметров для блоков получения изображения в различных положениях по очередности. Было обнаружено, что при использовании симметричного расположения корректирующие параметры, откалиброванные и сгенерированные одной камерой, могут использоваться для первого блока 11 получения изображения и второго блока 12 получения изображения, снижая, таким образом, загрузку на калибрование. В противном случае, при использовании асимметричного расположения требуется выполнение коррекции для всех блоков получения изображения, поскольку углы считывания и расстояния от соответствующих блоков получения изображения не совпадают между собой. Дополнительно, если моменты времени считывания не одинаковы или не симметричны относительно друг друга, когда контейнер проходит по маршруту в прямом и обратном направлениях, операции фокусирования при прохождении в прямом и обратном направлениях не идентичны друг другу, и, таким образом, требуется дополнительная операция автоматического фокусирования для блока получения изображения. Однако, времени для завершения операции автоматического фокусирования может быть недостаточно при прохождении контейнера на высокой скорости, что, таким образом, приводит к получению изображения не в фокусе.

В настоящем раскрытии тип датчика, в частности, не ограничен, в той степени, в которой датчик способен точно определять положение контейнера на маршруте. Обычно, в качестве датчика может применяться фотореле, то есть, участок передатчика сигнала и участок приема сигнала, соответственно, являются светопередающим участком и светопринимающим участком, и, соответственно, линия сигнала является линией прохождения светового луча. Датчик также может представлять собой ультразвуковой датчик, световую завесу, заземляющую индукционную катушку и тому подобное. В настоящем раскрытии, несмотря на то, что описано, что каждая группа датчиков обеспечена сигналом или содержит участок передатчика сигнала и участок приема сигнала, датчик также может быть рассеивающим датчиком, то есть не требующим участка передатчика сигнала, а содержащим только участок приема сигнала, для определения факта поступления контейнеровоза. Соответственно, каждая группа датчиков может содержать участок приема сигнала, расположенный на внутренней стороне маршрута. В настоящем раскрытии, в варианте осуществления, в котором предусмотрены, как участок передатчика сигнала, так и участок приема сигнала, блокировка или выход из линии сигнала означает блокировку или восстановление линии сигнала между участком передатчика сигнала и участком приема сигнала; в варианте осуществления, в котором предусмотрен только участок приема сигнала, блокировка или выход из линии сигнала означает, что участок приема сигнала не может принимать никакой сигнал, вследствие перемещения контейнера, или участок приема сигнала снова способен принимать сигнал. Приведенное выше описание также может быть применимо ко всем примерам вариантов осуществления настоящего раскрытия.

Фотореле будет описано в качестве примера в иллюстративных вариантах осуществления настоящего раскрытия.

В настоящем раскрытии блок получения изображения может представлять собой любой блок получения изображения, способный считывать изображение номера контейнера на поверхности контейнера и генерировать цифровой сигнал. Например, блок получения изображения является цифровой фотокамерой, таким образом, что изображение номера контейнера может быть получено путем операции считывания. Блок получения изображения также может быть цифровой видеокамерой, таким образом, что изображение номера контейнера может быть получено путем извлечения одного кадра с данными из видеопотока из видеокамеры с сохранением его как изображения.

Фиг. 4 - схематический вид сверху расположения и конструкции системы получения номера контейнера согласно второму примеру варианта осуществления настоящего раскрытия; и Фиг. 5a и Фиг. 5b - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 4.

Как показано на Фиг. 4, триггерный блок содержит вторую группу датчиков и третью группу датчиков, расположенных разнесенными друг от друга в направлении движения контейнера относительно маршрута, при этом вторая группа датчиков содержит второй участок 22a передатчика сигнала и второй участок 22b приема сигнала, расположенные с обеих сторон контейнера в направлении, перпендикулярном направлению движения, а третья группа датчиков содержит третий участок 23a передатчика сигнала и третий участок 23b приема сигнала, расположенные с обеих сторон контейнера в направлении, перпендикулярном направлению движения; По меньшей мере два блока получения изображения включают первый блок 11 получения изображения и второй блок 12 получения изображения, предусмотренные, соответственно для получения изображения номеров контейнера на передней поверхности А1 и задней поверхности А2 контейнера А. Как показано на Фиг. 5, этап «получения изображений номеров контейнера по меньшей мере на двух поверхностях из множества поверхностей, соответственно, по меньшей мере двумя блоками получения изображения в различные моменты времени на основе сигнала от триггерного блока в различные моменты времени» включает: когда вторая линия сигнала второй группы датчиков оказывается заблокированной одной из передней поверхности A1 и задней поверхности A2 (на Фиг. 5а - передней поверхностью А1) контейнера A, как показано на Фиг. 5а, получение изображения номера контейнера на одной из передней поверхности и задней поверхности, соответственно, одним из первого блока 11 получения изображения и второго блока 12 получения изображения (на Фиг. 5а - первым блоком 11 получения изображения); и когда другая из передней поверхности A1 и задней поверхности A2 контейнера A (на Фиг. 3b - задняя поверхность А2) выходит из второй линии сигнала второй группы датчиков, таким образом, что вторая линия сигнала восстанавливается, как показано на Фиг. 5b, получение изображения номера контейнера на другой из передней поверхности и задней поверхности, соответственно, другим одним из первого блока 11 получения изображения и второго блока 12 получения изображения (на Фиг. 5b - вторым блоком 12 получения изображения).

Фиг. 6 - схематический вид сверху расположения и конструкции системы получения номера контейнера согласно третьему примеру варианта осуществления настоящего раскрытия; и Фиг. 7a-d - схематические представления процесса получения изображений номеров контейнера на множестве поверхностей контейнера с применением системы получения номера контейнера, показанной на Фиг. 6.

Как показано на Фиг. 6 и Фиг. 7a-d, по сравнению с примерами, показанными на Фиг. 4-5, по меньшей мере два блока получения изображения дополнительно включают третий блок 13 получения изображения, предусмотренный для получения изображения номера контейнера на одной боковой поверхности контейнера (правая боковая поверхность на Фиг. 7a и 7b).

В примерах, показанных на Фиг. 6 и Фиг. 7A-d этап «получения изображений номеров контейнера по меньшей мере на двух поверхностях из множества поверхностей, соответственно, по меньшей мере двумя блоками получения изображения в разные моменты времени на основе сигнала от триггерного блока» дополнительно включает следующие этапы:

когда вторая линия сигнала второй группы датчиков оказывается заблокированной передней поверхностью A1 и задней поверхностью A2 (на Фиг. 7A - передней поверхностью А1) контейнера A, как показано на Фиг. 7a, получение изображения номера контейнера на одной из передней поверхности и задней поверхности соответствующим одним из первого блока 11 получения изображения и второго блока 12 получения изображения (на Фиг. 7A - первым блоком 11 получения изображения);

получение изображения номера контейнера на одной боковой поверхности посредством третьего блока 13 получения изображения, когда третья линия сигнала третьей группы датчиков блокируется одной из указанных передней поверхности А1 и задней поверхности А1 контейнера А (на Фиг. 7B - передней поверхностью А1); и

когда другая из передней поверхности A1 и задней поверхности A2 контейнера A (на Фиг. 7D - задняя поверхность А2) выходит из третьей линии сигнала третьей группы датчиков, так, что третья линия сигнала восстанавливается, как показано на Фиг. 7d, получение изображения номера контейнера на другой из передней поверхности и задней поверхности другим соответствующим одним из первого блока 11 получения изображения и второго блока 12 получения изображения (на Фиг. 7D - вторым блоком 12 получения изображения).

Также, как показано на Фиг. 6 и Фиг. 7a-d, по меньшей мере два блока получения изображения дополнительно включают четвертый блок 14 получения изображения, предусмотренный для получения изображения номера контейнера, соответственно, на другой боковой поверхности (соответственно, левая боковая поверхность А4 на Фиг. 7a-c) контейнера. Этап «получения изображений номеров контейнера по меньшей мере на двух поверхностях из множества поверхностей, соответственно, по меньшей мере двумя блоками получения изображения в разные моменты времени, на основе сигнала от триггерного блока» дополнительно включает, между этапом, показанным на Фиг. 7B, и этапом, показанным на Фиг. 7d, получение изображения номера контейнера на другой боковой поверхности четвертым блоком 14 получения изображения, когда одна из передней поверхности A1 и задней поверхности A2 контейнера A (на Фиг. 7 - задняя поверхность A2) выходит из второй линии сигнала второй группы датчиков, так что вторая линия сигнала восстанавливается, как показано на Фиг. 7c.

В еще одном опционном варианте осуществления, показанном на Фиг. 6, cрединная точка линии соединения между первым блоком 11 получения изображения и вторым блоком 12 получения изображения также является срединной точкой линии соединения между третьим блоком 13 получения изображения и четвертым блоком 14 получения изображения. Такое симметричное расположение позволяет получить симметричные моменты времени считывания, так что блоки получения изображения, расположенные симметрично относительно друг друга, могут использовать один и тот же набор корректирующих параметров, снижая, таким образом загрузку, связанную с коррекцией изображений алгоритмом распознания цифр. В примере, как показано на Фиг. 7a-c, первый блок 11 получения изображения, второй блок 12 получения изображения, третий блок 13 получения изображения и четвертый блок 14 получения изображения считывают/снимают изображения на одинаковом расстоянии и под одинаковым углом считывания. Как таковые, положение считанной цифры в изображении и искажение цифры вследствие использования линз идентичны для блоков получения изображения. Для каждой искаженной цифры алгоритму изображения требуется набор корректирующих параметров для коррекции изображения цифры и последующего распознания цифры. Требуется применение корректирующих параметров для блоков получения изображения в различных положениях по очередности. Было обнаружено, что при использовании симметричного расположения корректирующие параметры, откалиброванные и сгенерированные одной камерой первого и второго блоков получения изображения могут использоваться для первого блока 11 получения изображения и второго блока 12 получения изображения, и корректирующие параметры, откалиброванные и сгенерированные одной камерой третьего и четвертого блоков получения изображения, также могут использоваться для третьего блока 13 получения изображения и четвертого блока 14 получения изображения, снижая, таким образом, загрузку на калибрование. В противном случае, при использовании асимметричного расположения треб
