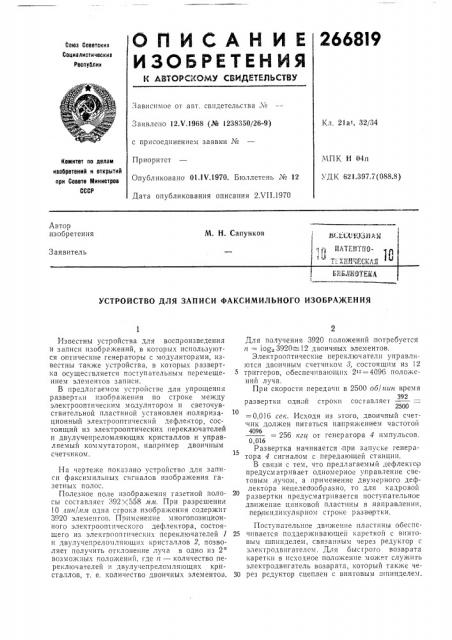

2668I9

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 2la, 32/34

Заявлено 12Х.1968 (№ 1238350/26-9) с присоединением заявки №

Приоритет

Опубликовано 01.I V.1970. Бюллетень № 12

Дата опубликования описания 2.VII.1970

МПК И 04п

УД К 621.397.7 (088.8) Комитет по делам изобретений и открытий при Совете Министрое

СССР

Автор изобретения

М. Н. Сапунков

Ы. ЫЖ 1:т. -111 Р;11

11, 1ЕЦТ110

ХИР1ЕСЕ/."

Заявитель

ERBJNQТЕЫА

УСТРОЙСТВО ДЛЯ ЗАПИСИ ФАКСИМИЛЬНОГО ИЗОБРАЖЕНИЯ

Известны устройства для воспроизведения и записи изображений, в которых используются оптические генераторы с модуляторами, известны также устройства, в которых развертка осуществляется поступательным перемещением элементов записи.

В предлагаемом устройстве для упрощения развертки изображения по строке между электрооптнческим модулятором и светочувствительной пластиной установлен поляризационный электрооптический дефлектор, состоящий из электрооптических переключателей и двулучепреломляющих кристаллов и управляемый коммутатором, например двоичным счетчиком.

На чертеже показано устройство для записи факсимильных сигналов изображения газетных полос.

Полезное поле изображения газетной полосы ссставляет 392 х 558 мл. При разрешении

10 лин/,пл одна строка изобра>кения содержит

3920 элеменгов. Применение многопозиционного электрооптпческого дефлектора, состоящего из электрооптических переключателей 1

1I двулучепреломляющих кристаллов 2, позволяет получить отклонение луча в одно из 2" возможных положений, где п — количество переключателей и двулучепреломляющих кристаллсв, т. е. количество двоичных элементов.

Для получения 3920 положений потребуется

n = log 3920==12 двоичных элементов.

Электрооптическпе переключ ателп упр авл яются двоичным счетчиком >, состоящим из 12 триггеров, обеспечивающих 2> -.=4096 положений луча, При скорости передачи в 2500 об/:пан время

392 развертки одной строки сосгавляет

=0,016 сек. Исходя из этого, двоичный счет чик должен питаться на|пряжением частотой

4096

= 256 кги от генератора 4 импульсов.

0,016

Развертка начинается при запуске генератора 4 сигналом с передающей станции.

В связи с тем, что предлагаемый дефлектор предусматривает одномерное управление световым лучом, а применение двумерного дефлектора нецелесообразно, то для кадровой развертки предусматривается поступательное движение цинковой пластины в направлении, перпендикулярном строке развертки.

Поступательное движение пластины обеспе25 IIIBBPTcH поддерживающей кареткой с винтовым шпинделем, связанным через редуктор с электродвигателем, Для быстрого возврата каретки в исходное положение может служить электродвигатель возврата, который также че30 рез редуктор сцеплен с винтовым шпинделем.

266819

Предмет изобретения

Составитель Рубинчик

Техред А. А. Камышникова Корректор Е. Н. Миронова

Редактор Т. Иванова

Заказ 1716/9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типо)рафия, пр. Сапунова, 2

Устройство работает следующим образом.

Немодулированный луч оптического квантового генератора э, пройдя коллиматор б, попадает на вход поляризационного амплитудного электрооптического модулятора 7, на электроды которого, подаются импульсы сигналов изображения через оконечный каскад 8 усиления приемника. Лмплитудно-модулированный пучок света поступает на вход дефлектора, состоящего из 12 электрооптических пе-! реключателей l иH 1 2 2двулучепреломляющих кристаллов 2, В зависимости от состояния двоичного счетчика 8 луч света претерпевает определенное количество отклонений, проходя через дефлектор, и занимает соответствующее чоложение на строке.

Предлагаемое устройство кроме сокращения проце1сса изготовления початной формы упраздняет автоматическое проявочное оборудование для обработки фотопленки.

Устройство для записи факсимильного изо5 бражения на светочувствительную поверхность пластины при изготовлении клише, содержащее приемник сигналов, оптический квантовый генератор, электрооптический модулятор и систему развертки по кадру, отли10 чаюи ееея тем, что, с целью у прощения развертки изображения по строке, между упомянутым электрооптическим модулятором и светочувствительной пластиной установлен поляризационный электрооптический дефлектор, состоящий из электрооптических переключателей и двулучепреломляющих кристаллов и управляемый коммутатором, например двоич20 ным счетчиком.
