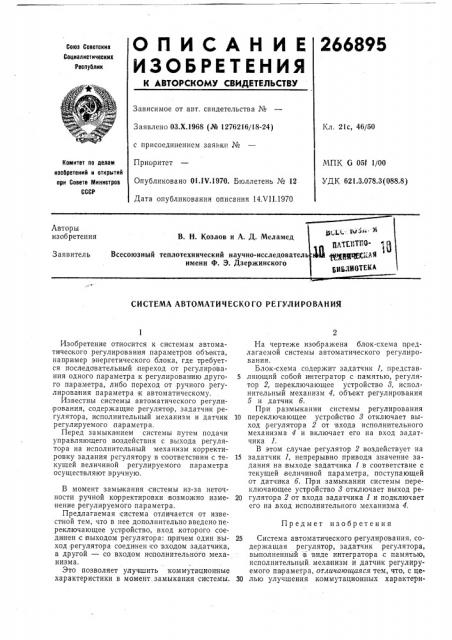

О П И С А Н И Е 266895

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено ОЗ.Х.1968 (№ 1276216/18-24) с присоединением заявки №

Приоритет

Опубликовано 01.1V.1970. Бюллетень № 12

Дата опубликования описания 14ХП.1970

Кл. 21с, 46/50

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК G ОИ 1/00

УДК 621.3.078.3(088.8) Авторы изобретения у 1. .. iV

В. Н. Козлов и А. Д. Меламед хр.тт1:тпофт 1фЩ,С1 4 Я 11ЦЛИОТЕКА

Всесоюзный теплотехнический научно-исследователь имени Ф. Э. Дзержинского

Заявитель

СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

Предмет изобретения

Изобретение относится к системам автоматического регулирования параметров объекта, например энергетического блока, где требуется последовательный переход от регулирования одного параметра к регулированию .другого параметра, либо переход от,ручного регулирова ния параметра к автоматическому.

Известны системы автоматического регули рования, содержащие регулятор, задатчик регулятора, исполнительный механизм и датчик регулируемого параметра.

Перед замыка нием системы путем подачи управляющего воздействия с выхода регулятора на исполнительный механизм корректировку задания регулятору в соответствии с текущей .величиной регулируемого параметра осуществляют вручную.

В момент замыкания системы из-за неточности ручной корректировки возможно изменение регулируемого параметра.

Предлагаемая, система отличается от известной тем, То в нее дополнительно введено переключающее устройство, вход которого соеди нен с выходом регулятора: причем один выход регулятора соединен ico входом задатчика, а другой — со входом исполнительного механизма.

Это позволяет улучшить коммутационные характеристики в момент. замыкания системы.

На чертеже изображена блок-схема предлагаемой системы автоматического регулирования.

Блок-схема содержит задатчик (, представ5 ляющнй собой интегратор с памятью, регулятор 2, переключающее устройство 8, исполнительный механизм 4, объект регулирования б и датчик б.

При размыкании системы регулирования

10 переключающее устройство 8 отключает выход регулятора 2 от входа исполнительного механизма 4 и включает его на вход задатчика 1.

В этом случае регулятор 2 воздействует на

15 задатчик 1, непрерывно приводя значение задания на выходе задатчика 1 в соответствие с текущей величиной параметра, поступающей от датчика б. При замыкании системы переключающее устройство 8 отключает выход ре20 гулятора 2 от входа задатчика 1 и подключает его на вход исполнительного механизма 4.

25 Система автоматического регулирования, содержащая регулятор, задатчик регулятора, выполненный в виде интегратора с памятью, исполнительный механизм и датчик регулируемого параметра, отличающаяся тем, что, с це30 лью улучшения коммутационных характери266895

Составитель Г. П. Котова

Тскрсд Л. Я. Левина Корректор С. А. Кузовенкова

Редактор Н. Вирко

Заказ 1819, 1 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 стик в момент замыкания системы, в нее дополнительно введено переключающее устройство, вход которо.о соелинен с выходом регулятора, причем один выход регулятора соединен со входом задатчика, а другой — со .входом исполнительного механизма.
