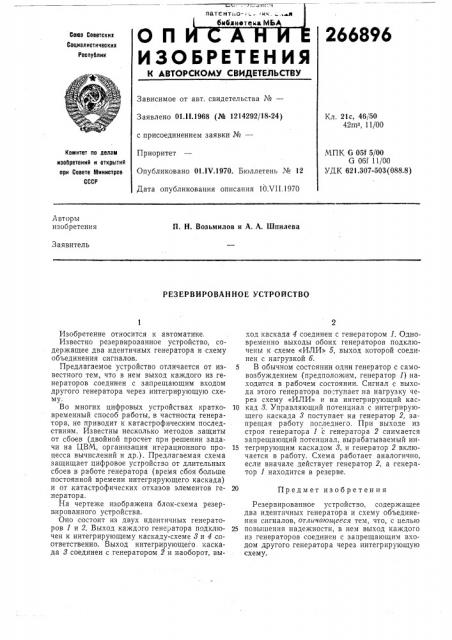

РЕЗЕРВИРОВАННОЕ УСТРОЙСТВО
Изобретение относится к автоматике.
Известно резервированное устройство, содержащее два идентичных генератора и схему объединения сигналов.
Предлагаемое устройство отличается от известного тем, что в нем выход каждого из генераторов соединен с запрещающим входом другого генератора через интегрирующую схему.
Во многих цифровых устройствах кратковременный способ работы, в частности генератора, не приводит к катастрофическим последствиям. Известны несколько методов защиты от сбоев (двойной просчет при решении задачи на ЦВМ, организация итерационного процесса вычислений и др,). Предлагаемая схема защищает цифровое устройство от длительных сбоев в работе генератора (время сбоя больше постоянной времени интегрирующего каскада) и от,катастрофических отказов элементов генератора.
На чертеже изображена блок-схема резервированного устройства.
Оно состоит из двух идентичных генераторов 1 и 2. Выход каждого генератора подключен к интегрирующему каскаду-схеме 8 и 4 соответственно. Выход интегрирующего каскада 8 соединен с генератором 2 и наоборот, выход каскада 4 соединен с генератором 1. Одновременно выходы обоих генераторов подключены к схеме «ИЛИ» 5, выход которой соединен с нагрузкой б.
5 В ооычном состоянии один генератор с самовозоуждением (предположим, генератор 1) находится в рабочем состоянии. Сигнал с выхода этого генератора по тупает на нагрузку через схему «ИЛИ» и на интегрирующий кас10 кад 8. Управляющий потенциал с интегрирующего каскада 8 поступает на генератор 2, запрещая работу последнего. При выходе из строя генератора I с генератора 2 снимается запрещающий потенциал, вырабатываемый ин15 тегрирующим каскадом 8, и генератор 2 включается в раооту. Схема работает аналогично, если вначале действует генератор 2, а генератор 1 находится в резерве.
20 Предмет изобретения
Резервированное устройство, содержащее два идентичных генератора и схему объединения сигналов, отличающееся тем, что, с целью
25 повышения надежности, в нем выход каждого из генераторов соединен с запрещающим входом другого генератора через интегрирующую схему.
