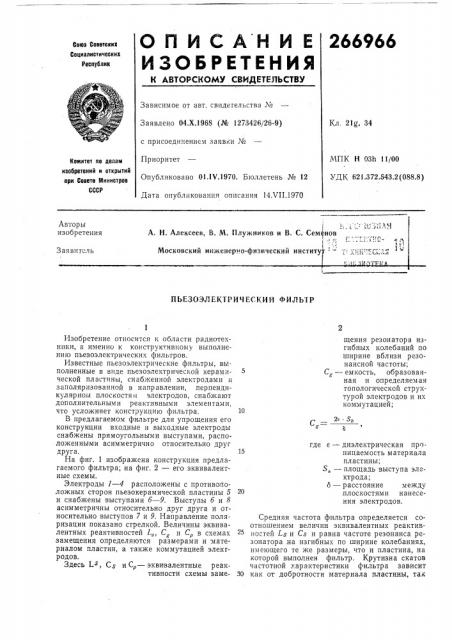

О П И С А Н И Е 266966
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 04.Х,1968 (№ 1273426/26-9) с присоединением заявки ¹
Приоритет
Опубликовано 01,1V.1970. Бюллетень № 12
Дата опубликования описания 14.VII.1970
Кл. 21g, 34
МПК Н 0311 11/00
УДК 621.372.543.2 (088.8) Комитет по делам изобретений и открытий при Сосете 1т1иннстрое
СССР
ПЬЕЗОЭЛ ЕКТРИЧ ЕСКИ И ФИЛЬТР щения резонатора изгибных колебаний по ширине вблизи резонансной частоты;
C — емкость, образованная и определяемая топологической структурой электродов и их коммутацией;
10 с 2 Яд
Я
> где е — диэлектрическая проницаемость материала пластины;
S, — площадь выступа электрода;
6 — расстояние между ,плоскостями нанесения электродов.
1
Изобретение относится к области радиотехники, а именно к конструктивному выполнению пьезоэлектрических фильтров.
Известные пьезоэлектрические фильтры, выполненные в виде пьезоэлектрической керамической пластины, снабженной электродами и заполяризованной в направлении, перпендикулярном плоскостям электродов, снабжают дополнительными реактивными элементами, что усложняет конструкцию фильтра.
В предлагаемом фильтре для упрощения его конструкции входные и выходные электроды снабжены прямоугольными выступами, расположенными асимметрично относительно друг друга.
На фиг. 1 изображена конструкция предлагаемого фильтра; на фиг. 2 — eI o эквивалентные схемы.
Электроды 1 4 расположены с противоположных сторон пьезокерамической пластины 5 и снабжены выступами б — 9. Выступы б и 8 асимметричны относительно друг друга и относительно выступов 7 и 9. Направление поляризации показано стрелкой. Величины эквивалентных реактивностей L„C и Cð в схемах замещения определяются размерами и материалом пластин, а также коммутацией электродов.
Здесь L, Сз иСр — эквивалентные реактивности схемы замеСредняя частота фильтра определяется соотношением величин эквивалентных реактивностей Lz u Cs и равна частоте резонанса резонатора .на изгибных по ширине колебаниях, имеющего те же размеры, что и пластина, на которой выполнен фильтр. Крутизна скатов частотной характеристики фильтра зависит
30 как от добротности материала пластины, так
266966
Предмет изобретения
Фиа 2
Составитель В. Судариков
Техред Т. П. Курилко Корректор Н. С. Сударенкова
Редактор Т. Иванова
Заказ 1739г15 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )K-35, Раушскаи наб., д. 475
Типография, пр. Сапунова, 2
H 0T BPa7H lHIIbl С„, Полоса IIpOIIVCKBHHII фильтра ограничена коэффициентом электромеханической связи материала пластины или стержня.
Пьезоэлектрический фильтр, выполненный из пьезоэлектрической керамической пластины с нанесенными на нее с двух сторон электродами и заполяризованный в направлении, перпендикулярном плоскостям электродов, отлачаюи ийся тем, что, с целью упрощения конст5 рукции фильтра, входные и выходные электроды снабжены прямоугольными выступами, расположенными асимметрично один относительно другого.
