Способ вулканизации ненасыщенных каучуков

Способ вулканизации ненасыщенных каучуков

Иллюстрации

Показать все

Реферат

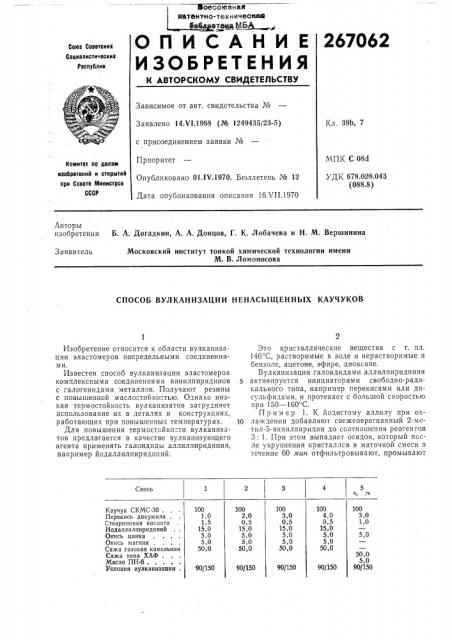

оюзнахт техничестзеео

ОП И САНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетоких

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14. т 1.1968 (№ 1249435/23-5) с присоединением заявки №

Кл. 39b, 7

NHK С 084

УДК 678.028.043 (088.8) Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано OI.IV.1970. Бюллетень № 12

Дата опубликования описания 16ХП.1970

Авторы изобретения Б. А. Догадкин, А. А. Донцов, Г. К. Лобачева и H. М. Вершинина

Московский институт тонкой химической технологии имени

М. В. Ломоносова

Заявитель

СПОСОБ ВУЛКАНИЗАЦИИ НЕНАСЫЩЕННЫХ КАУЧУКОВ

Смесь

3,0

1,0

5,0

100

3,0

0,5

15,0

5,0

5,0

50,0

100

4,0

0,5

15,0

5,0

5,0

50,0

100

1,0

1,5

15,0

5,0

5,0

50,0

100

2,0

0,5

15,0

5,0

5,0

50,0

50,0

5,0

90/150

90/150

90/150

90/150

90/150

Изобретение относится к области вулканизации эластомеров нопредельными соединениями.

Известен способ вулканизации эластомеров комплексными соединениями винилпиридинов с галогенидами металлов. Получают резины с повышенной маслостойкостью. Однако низкая термостойкость вулканизатов затрудняет использование их в деталях и конструкциях, работающих при повышенных температурах.

Для повышения термостойко "ти вулканизатов предлагается в качестве вулканизующего агента применять галоидиды аллилпиридиния, например йодаллилпиридиний, Каучук СКМС-30 .

Перекись дикумила .

Стеариновая кислота

Иодаллилпириднний

Окись цинка

Окись магния

Сажа газовая канальная

Сажа типа ХАФ .

Масло ПН-6 .

Условия вулканизации .

Это кристаллические вещества с т. пл.

146 С, растворимые в воде и нерастворимые в бензоле, ацетоне, эфире, диоксане.

Вулканизация,галоидидами аллилпиридиния активируется инициаторами свободно-радикального типа, например перекисями или дисульфидами, и протекает с большой скоростью при 150 — 160 С.

Пример 1. К йодистому аллилу при ох10 лаждении добавляют свежеперегнанный 2-метил-5-впнилпиридин до соотношения реагентов

3: 1. При этом выпадаег осадок, который после укрупнения кристаллсв в маточной смеси в течение 60 лтин отфильтровывают, промывают

267062

Состав

Показатели

1 2 3 4 5

Испытания при 20 С

Предел прочности, при растя>кении, K2c/сл-

Относительное удлинение, о/о

Модуль прн 300о/о-ном удлинении, кгс/с,и .

Набухание в автоле через 5 суток, 203

151

59 118

580 425

51 80

153

320

325

350

141

180

119

3,15

3,16

Испытания при 100 С

Предмет изобретения

102

116

300

Составитель О. Лукьянова

Редактор С. Лазарева Техред Л. Я. Левина Корректор М. П. Ромашова

Заказ 1751/8 Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предел прочности при растя>кении, кгс/см-

Сохранение прочности при повышенной температуре, отн. %

Относительное удлинение, о/о

Сохранение относительного удлинения при повышенной температуре испытания, отн. /о эфиром и высушивают до постоянного веса.

Продукт содержит 44,41 /о йода, 4,98 азота и 46,0% углерода и представляет собой йодоллилпиридиний. Это соединение хорошо смеши5 вается с бутадиенстирольным, зтиленпропиленовым, нитрильным и другими каучуками, не вызывая подвулканизации при их переработке.

П р им ер 2. Готовят сажевые смеси íà основе бутадиенметилстирольного каучука

10 СКМС-30 с йодаллилпиридинием и различными дозировками перекиси дикумила. Их вулканизуют в прессе в течение 90 мин при 150 С, Ниже приведены составы смесей.

В таблице приведены свойства вулканиза15 тон.

Способ вулканизации ненасыщенных каучуков вулканизующим агентом в присутствии

300 инициаторов радикального типа, отличающийся тем, что, с целью повышения термостойкости вулканизатов, в качестве вулканизующего агента применяют галоидиды аллилпиридиния, 92 например йодаллилпиридиний.
