Патент ссср 267066

Патент ссср 267066

Иллюстрации

Показать все

Реферат

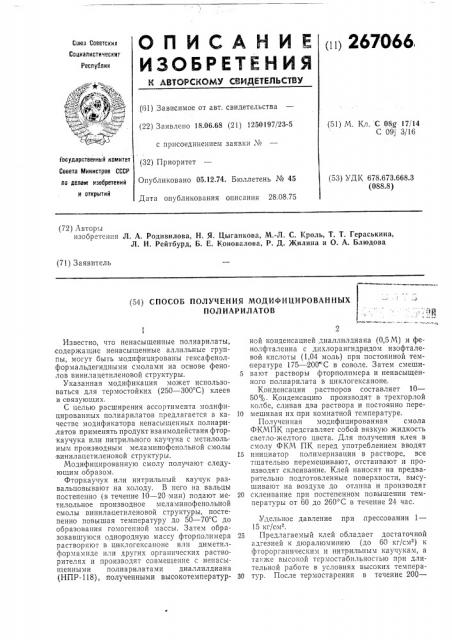

О П И С A Н И Е ш1 26706S, ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 18.06.68 (21) 1250197/23-5 с присоединением заявки ¹ (51) М. Кл. С 08g 17/14

С 09j 3/16

ГосУдаРственный комитет (32) Приорите г

Совета Министров СССР по делам изобретений и открытий

Опубликовано 05.12.74. Бюллетень № 45

Дата опубликования описания 28.08.75 (53) УДК 678.673.668.3 (088.8) (72) Авторы изобретения Л. А. Родивилова, Н. Я. Цыганкова, М.-Л. С. Кроль, Т. T. Гераськина, Л. И. Рейтбурд, Б. Е. Коновалова, P. Д. Жилина и О. А. Блюдова (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВАННЫХ

ПОЛ ИАРИЛАТОВ

Известно, что ненасыщенные полиарилаты, содержащие ненасыщенные аллильные группы, могут быть модифицированы гексафенолформальдегидными смолами на основе фе нолов винилацетиленовой структуры.

Указанная модификация может использоваться для термостойких (250 — 300 С) клеев и с вязующих.

С целью расширения ассортимента модифицированных полиарилатов предлагается в качестве модификатора ненасыщенных полиарилатов применять продукт взаимодействия фторкаучука или нитрильного каучука с метилольным производным меламинофенольной смолы винилацетиленовой структуры.

Модифицированную смолу получают следующим образом.

Фторкаучук или нитрильный каучук развальцовывают на холоду. В пего на вальцы постепенно (в течение 10 — 20 мин) подают метилольное производное мел аминофенольной смолы винилацетиленовой структуры, постепенно повышая температуру до 50 — 70 С до образования гомогенной массы. Затем образовавшуюся однородную массу фторполимера растворяют в циклогексаноне илн диметилформамиде или других органических растворителях и производят совмещение с ненасыщенными полиарилатами диаллилдиана (НПР-118), полученными высокотемпературной конденсацией диаллилдиана (0,5 М) и фенолфталеина с дпхлорангидридом изофталевой кислоты (1,04 моль) при постоянной температуре 175 — 200" С в соволе. Затем смеши5 вают растворы фторполимера и ненасыщенного полиарилата в циклогексаноне.

Конденсация растворов составляет 10—

50%. Конденсацию производят в трехгорлой колбе, сливая два раствора и постоянно пере10 мешивая их при комнатной температуре.

Полученная модифицированная смола

ФКМПК представляет собой вязкую жидкость светло-желтого цвета. Для получения клея в смолу ФКМ ПК перед употреблением вводят

15 инициатор полимеризации в растворе, все тщательно перемешивают, отстаивают и производят склеивание. Клей наносят на предварительно подготовленные поверхности, высушивают на воздухе до отлнпа и производяг

20 склеивание при постепенном повышении температуры от б0 до 260 С в течение 24 час.

Удельное давление при .прессовании 1—

15 кг/с».

25 Предлагаемый клей обладает достаточной адгезией к дюралюминию (до 60 кг/см ) к фторорганическим и питрильным каучукам, а также высокой термостабнльностью при длительной работе в условиях высоких темпера30 тур. После термостарения в течение 200—

267066 меламинофенольная смола на основе замещенного фенола винилацетиленовой структуры (5 М) нитрильный

СКН-40) растворитель перекись бенз или малеинов

50 каучук (СКН-26, 25 циклогексанон 250 оила 0,2

ый ангидрид 5.

Предмет изобретения

Составитель Л. Чурсина

Техред В, Рыбакова

Корректоры: В. Петрова и О. Данишева

Редактор Н. Вирко

Заказ 1995/1 Изд. Юз 581 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, Я-35, аушская наб., д, 4!5

Типография, пр. Сапунова, 2

500 час при 300 С прочность его практически не меняется и соста|вляет 30 — 40 кг/см .

Рекомендуется указанный клей использовать для работы в условиях повышенных (250 — 300 С) температур для склейки металлов, а также резины с металлом.

Пример 1. Ниже приводится состав клея, вес. ч.:

40 /о -ный раствор полиарилата (НПР-118), содержа1ций двойные связи в пересчете на 100 10 меламвнофенольная смола на основе замещвнного фенола винилацетиленовой структуры (5 М) 40 фторкаучук (СКФ-26) 50 растворитель — циклогексанон 300 перекись бензоила 0,1 или малеиновый ангидрид 1

Пример 2. Ниже приводится состав клея, вес. ч.:

40 /о-ный раствор полиарилата (НПР-118), содержащего двойные связи в пересчете на 100/о 50

15 Способ получения модифицированных полиарилатов путем введения в них модификатора, отличающийся тем, что, с целью расширения ассортимента модифицирова нных полиарилатов, пригодных для изготовления клеев

20 с улучшенными свойствами, в качестве модификатора применяют продукт взаимодействия фторкаучука или нитрильного каучука с метилольным производным мела минофенольной смолы винилацетиленовой структуры.
