267078

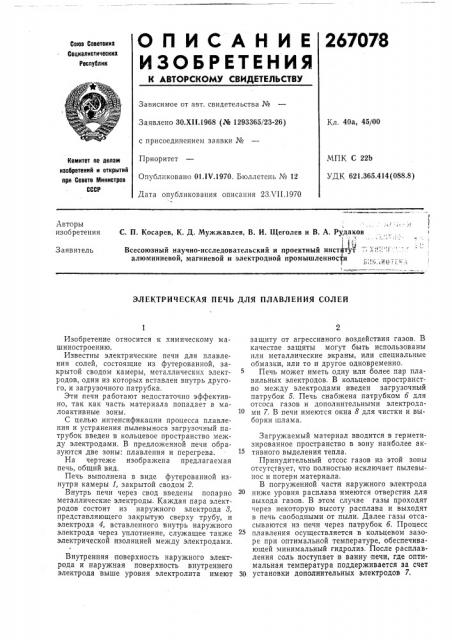

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 40а, 45/00

Заявлено ЗО.XII.1968 (№ 1293365/23-26) с присоединением заявки №

Приоритет

Опубликовано 01.1V.1970. Бюллетень № 12

Дата опубликования описания 23.VII.1970

МПК С 22Ь

Ъ ДК 621.365,414(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

С. П. Косарев, К. Д. Мужжавлев, В. И. Щеголев и В. А. Рудаков

t

Всесоюзный научно-исследовательский и проектный институт: * л :". ":."! алюминиевой, магниевой и электродной промышленнос и

Заявитель

ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ ПЛАВЛЕНИЯ СОЛЕЙ

Загружаемый материал вводится в герметизированное пространство в зону наиболее активного выделения тепла.

Принудительный отсос газов из этой зоны отсутствует, что полностью исключает пылевынос и потери материала.

В погруженной части наружного электрода

20 ниже уровня расплава имеются отверстия для выхода газов. В этом случае газы проходят через некоторую высоту расплава и выходят в печь свободными от пыли. Далее газы отсасываются из печи через патрубок б. Процесс плавления осуществляется в кольцевом зазоре при оптимальной температуре, обеспечивающей минимальный гидролиз. После расплавления соль поступает в ванну печи, где оптимальная температура поддерживается за счет

30 установки дополнительных электродов 7.

Внутренняя поверхность наружного электрода и наружная поверхность внутреннего электрода выше уровня электролита имеют

Изобретение относится к химическому машиностроению.

Известны электрические печи для плавления солей, состоящие из футерованной, закрытой сводом камеры, металлических электродов, один из которых вставлен внутрь другого, и загрузочного патрубка.

Эти печи работают недостаточно эффективно, так как часть материала попадает в малоактивные зоны.

С целью интенсификации процесса плавления и устранения пылевыноса загрузочный патрубок введен в кольцевое пространство между электродами. В предложенной печи образуются две зоны: плавления и перегрева.

На чертеже изображена предлагаемая печь, общий вид.

Печь выполнена в виде футерованной изнутри камеры 1, закрытой сводом 2.

Внутрь печи через свод введены попарно металлические электроды. Каждая пара электродов состоит из наружного электрода 3, представляющего закрытую сверху трубу, и электрода 4, вставленного внутрь наружного электрода через уплотнение, служащее также электрической изоляцией между электродами.

2 защиту от агрессивного воздействия газов. В качестве защиты могут быть использованы или металлические экраны, или специальные обмазки, или то и другое одновременно.

Печь может иметь одну или более пар плавильных электродов. В кольцевое пространство между электродами введен загрузочный патрубок 5. Печь снабжена патрубком б для отсоса газов и дополнительными электрода10 ми 7. В печи имеются окна 8 для чистки и выборки шлама.

267078

Пр едм ет из о бр етения

Составитель Г. Карасева

Техред Л. В. Куклина

Редактор Н, Вирко

Корректоры: Л. Корогод и В. Петрова

Заказ 192877 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Электрическая печь для плавления солей, например карналита, состоящая из футерованной камеры, закрытой сводом, металлических электродов, один из которых вставлен внутрь другого, и загрузочного патрубка, отличающаяся тем, что, с целью интенсификации процесса плавления и устранения пылевыноса, загрузочный патрубок введен в кольцевое пространство между электродами.
