Реферат



воесаеаная тентно-тех ни ческао1 бибтотека МБФ

267093

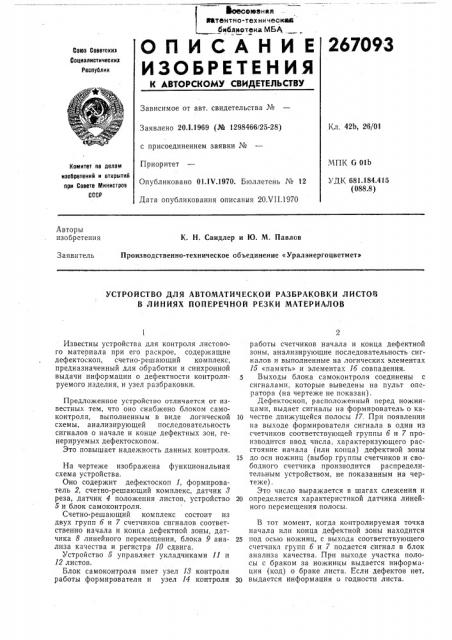

ОПИ САНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42Ь, 2 6/01

Заявлено 20.1.1969 (№ 1298466/25-28) с присоединением заявки №

Приоритет

Опубликовано 01 IV.1970. Бюллетень № 12

Дата опубликования описания 20.VII.1970

МПК G 01Ь

УДК 681.184.415 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

К. Н. Свидлер и Ю. М. Павлов

Производственно-техническое объединение «Уралэнергоцветмет»

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ РАЗБРАКОВКИ ЛИСТОВ

В ЛИНИЯХ ПОПЕРЕЧНОЙ РЕЗКИ МАТЕРИАЛОВ

Известны устройства для контроля листового матеоиала при его раскрое, содержащие дефектоскоп, счетно-решающий комплекс, предназначенный для обработки и синхронной выдачи информации о дефектности контролируемого изделия, и узел разбраковки.

Предложенное устройство отличается от известных тем, что оно снабжено блоком самоконтроля, выполненным в виде логической схемы, анализирующей последовательность сигналов о начале и конце дефектных зон, ге-. нерируемых дефектоскопом.

Это повышает надежность данных контроля.

На чертеже изображена функциональная схема устройства.

Оно содержит дефектоскоп 1, формирователь 2, счетно-решающий комплекс, датчик 8 реза, датчик 4 положения листов, устройство б и блок самоконтроля.

Счетно-решающий комплекс состоит из двух групп б и 7 счетчиков сигналов соответственно начала и конца дефектной зоны, датчика 8 линейного перемещения, блока 9 анализа качества и регистра 10 сдвига.

Устройство б управляет укладчиками 11 и

12 листов.

Блок самоконтроля имет узел 18 контроля работы формирователя и узел 14 контроля работы счетчиков начала и конца дефектной зоны, анализирующие последовательность сигналов и выполненные на логических элементах

15 «память» и элементах 1б совпадения.

Выходы блока самоконтроля соединены с сигналами, которые выведены на пульт оператора (на чертеже не показан).

Дефектоскоп, расположенный перед ножницами, выдает сигналы на формирователь о ка10 честве движущейся полосы 17. При появлении на выходе формирователя сигнала в один из счетчиков соответствующей группы б и 7 производится ввод числа, характеризующего расстояние начала (или конца) дефектной зоны

15 до оси ножниц (выбор группы счетчиков и свободного счетчика производится распределительным устройством, не показанным на чертеже) .

Это число выражается в шагах слежения и

20 определяется характеристикой датчика линейного перемещения полосы.

В тот момент, когда контролируемая точка начала или конца дефектной зоны находится

25 под осью ножниц, с выхода соответствующего счетчика групп б и 7 подается сигнал в блок анализа качества. При выходе участка полосы с браком за ножницы выдается информация (код) о браке листа. Если дефектов нет. зо выдается информация о годности листа, 267093

4 Предмет изобретения

Составитель Л. Тришина

Тскред Л. В. Куклина

Редактор Н. Седова

Корректор Т. А. Абрамова

Заказ 1927)6 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, jK-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Выдаваемые коды вводятся в регистр-сдвига и выдаются из него в той же последова-, тельности по командам датчика положения листа в устройство управления укладчиками.

При нормальной работе устройства сигналы, 5 которые характеризуют начало и конец дефектной зоны, с выхода формирователя поступают в строгой последовательности «началоконец», «начало-конец» и т. д. Если с формирователя или с какого-либо счетчика групп 6 10 и 7 выдаются подряд два одноименных сигнала «начало-начало» или «конец-конец» дефектной зоны, то с соответствующего узла блока самоконтроля на пульт оператора поступает сигнал сбоя. 15

Устройство для автоматической разбраковки листов в линиях поперечной резки материалов, содержащее дефектоскоп, счетно-решающий комплекс, предназначенный для обработки и синхронной выдачи информации о дефектности контролируемого изделия, и узел разбраковки, отличающееся тем, что, с целью повышения надежности данных контроля, оно снабжено блоком самоконтроля, выполненным в виде логической схемы, анализирующей последовательность сигналов о начале и конце дефектных зон, генерируемых дефектоскопом.
