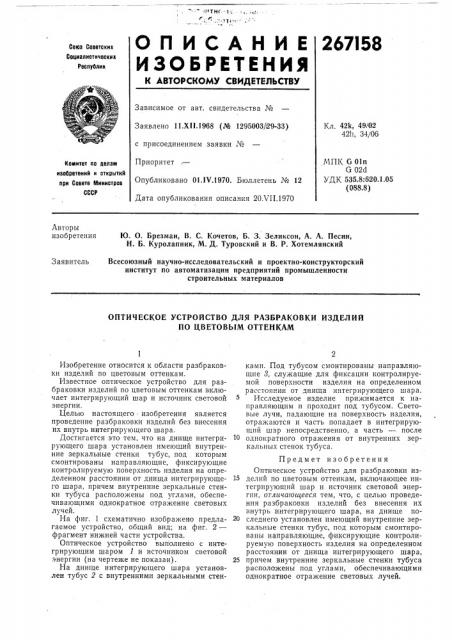

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
267158
Союв Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл, 42k, 49/02
42h, 34/06
Заявлено 11.XII.1968 (№ 1295003 29-33) с присоединением заявки №
Приоритет
Опубликовано 01.1Ч.1970. Бюллетень № 12
Дата опубликования описания 20.Ч11.1970
N1II(G 01п
G 02с1
УДК, 535.8:620.1.05 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Ю. О. Брезман, В. С. Кочетов, Б. 3. Зеликсон, А. А. Песин, Н. Б, Куролапник, М. Д. Туровский и В. P. Хотемлянский
Всесоюзный научно-исследовательский и проектно-конструкторский институт по автоматизации предприятий промышленности строительных материалов
Заявитель
ОПТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ РАЗБРАКОВКИ ИЗДЕЛИЙ
ПО ЦВЕТОВЫМ ОТТЕНКАМ
Изобретение относится к области разбраковки изделий по цветовым оттенкам.
Известное оптическое устройство для разбраковки изделий по цветовым оттенкам включает интегрирующий шар и источник световой энергии, Целью настоящего изобретения является проведение разбраковки изделий без внесения их внутрь интегрирующего шара.
Достигается это тем, что на днище интегрирующего шара установлен имеющий внутренние зеркальные стенки тубус, под которым смонтированы направляющие, фиксирующие контролируемую поверхность изделия на определенном расстоянии от днища интегрирующего шара, причем внутренние зеркальные стенки тубуса расположены под углами, обеспечивающими однократное отражение световых лучей.
На фиг. 1 схематично изображено предлагаемое устройство, общий вид; на фиг. 2— фрагмент нижней части устройства.
Оптическое устройство выполнено с интегрирующим шаром 1 и источником световой энергии (на чертеже не показан).
На днище интегрирующего шара установлен тубус 2 с внутренними зеркальными стенками. Под тубусом смонтированы направляющие 8, служащие для фиксации контролируемой поверхности изделия на определенном расстоянии от днища интегрирующего шара.
Исследуемое изделие прижимается к направляющим и проходит под тубусом. Световые лучи, падающие на поверхность изделия, отражаются и часть попадает в интегрирующий шар непосредственно, а часть — после
10 однократного отражения от внутренних зеркальных стенок тубуса.
Предмет изобретения
Оптическое устройство для разбраковки из15 делий по цветовым оттенкам, включающее интегрирующий шар и источник световой энергии, отлича ощееся тем, что, с целью проведения разбраковки изделий без внесения их внутрь интегрирующего шара, на днище по20 следнего установлен имеющий внутренние зеркальные стенки тубус, под которым смонтированы направляющие, фиксирующие контролируемую поверхность изделия на определенном расстоянии от днища интегрирующего шара, 25 причем внутренние зеркальные стенки тубуса расположены под углами, обеспечивающими однократное отражение световых лучей.
