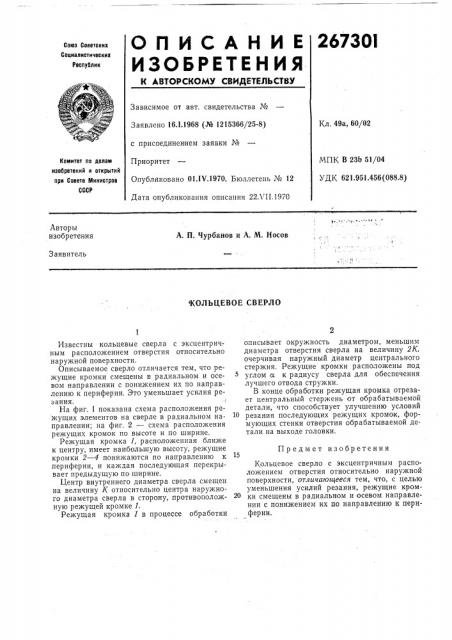

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.1.1968 (№ 1215366/25-8) с присоединением заявки №

Кл. 49а, 60/02

Приоритет

МПК В 23b 51/04

УДК 621.951.456(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 01.1Ч.1970. Бюллетень № 12

Дата опубликования описания 22Л 11.1970

Авторы изобретения

А. П. Чурбанов и А. М. Носов

Г и

Заявитель КОЛЬЦЕВОЕ СВЕРЛО

Известны кольцевые сверла с эксцентричным расположением отверстия относительно наружной поверхности.

Описываемое сверло отличается тем, что режущие кромки смещены в радиальном и осевом направлении с понижением их по направлению к периферии. Это уменьшает усилия резания.

На фиг. 1 показана схема расположения ре жущих элементов на сверле в радиальном направлении; на фиг, 2 — схема расположения режущих кромок по высоте и по ширине.

Режущая кромка 1, расположенная ближе к центру, имеет наибольшую высоту, режущие кромки 2 — 4 понижаются по направлению к периферии, и каждая последующая перекрывает предыдущую по ширине.

Центр внутреннего диаметра сверла смещен на величину К относительно центра наружного диаметра сверла в сторону, противоположную режущей кромке 1.

Режущая кромка 1 в процессе обработки описывает окружность диаметром, меньшим диаметра отверстия сверла на величину 2К, очерчивая наружный диаметр центрального стержня, Режущие кромки расположены под углом а к радиусу сверла для обеспечения лучшего отвода стружки.

В конце обработки режущая кромка отрезает центральный стержень от обрабатываемой детали, что способствует улучшению условий

10 резания последующих режущих кромок, формующих стенки отверстия обрабатываемой детали на выходе головки.

Предмет изобретения

Кольцевое сверло с эксцентричным расположением отверстия относительно наружной поверхности, отличающееся тем, что, с целью уменьшения усилий резания, режущие кромки смещены в радиальном и осевом направлении с понижением их по направлению к периферии.

267301

«Р г (Z ( и 3 г г 2
