267344

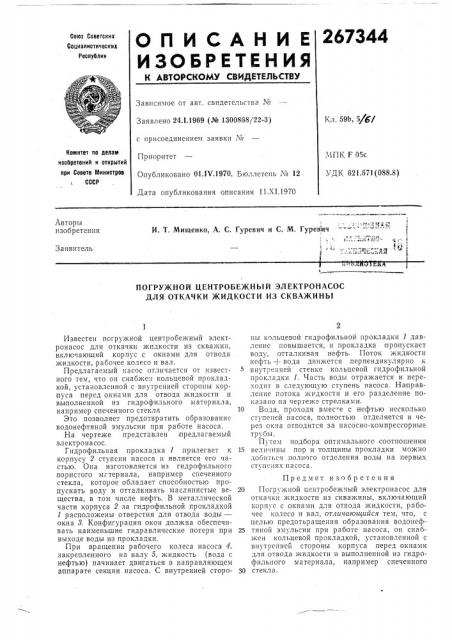

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 59Ь, 5/ /

Заявлено 24Л.1969 (№ 1300868/22-3) с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР.ЧПК I-" 05С

УДК 621.671(088.8) Приоритет

Опубликовано 01.IV.1970. Бюллетень ¹ 12

Дата опубликования описания 11.XI.1970

И. T Мищенко, А. С, Гуревич и С, М, Гуревич

Авторы изобретения

Заявитель

ПОГРУЖНОЙ ЦЕНТРОБЕЖНЫЙ ЭЛЕКТРОНАСОС

ДЛЯ ОТКАЧКИ ЖИДКОСТИ ИЗ СКВАЖИНЫ

Известен погружной центробежный электронасос для откачки жидкости из скважин, включающий корпус с окнами для отвода жидкости, раоочее колесо и вал.

Предлагаемый насос отличается от известного тем, что он снабжен кольцевой прокладкой, установленной с внутренней стороны корпуса перед окнами для отвода жидкости и выполненной из гидрофильного материала, например спеченного стекла

Это позволяет предотвратить образование водонефтяной эмульсии при работе насоса, На чертеже представлен предлагаемый электронасос, Гидрофильная прокладка 1 прилегает к корпусу 2 ступени насоса и является его частью. Она изготовляется из гидрофильного пористого материала, например спеченного стекла, которое обладает способностью пропуcKBTb воду и отталкивать маслянистые вещества, в том числе нефть. В металлической части корпуса 2 за гидрофильной прокладкой

1 расположены отверстия для отвода воды— окна 8, Конфигурация окон должна обеспечивать наименьшие гидравлические потери при выходе воды из прокладки.

При врашении рабочего колеса насоса 4, закоепленного на валу 5, жидкость (вода с нефтью) начинает двигаться в направляющем аппарате секции насоса. С внутренней стороны кольцевой гидрофильной прокладки 1 давление повышается, и прокладка пропускает воду, отталкивая нефть. Поток жидкости нефть+ вода движется перпендикулярно и внутренней стенке кольцевой гидрофильной прокладки 1. Часть воды отражается и переходит в следующую ступень насоса. Направление потока жидкости и его разделение показано на чертеж: стрелками.

10 Вода, проходя вмес е с нефтью несколько ступеней пасоса, полностью отделяется и через окча отводится за насосно-компрессорные трубы.

Путем подбора оптимальногс соотношения

15 вели ины пор и толщины прокладки можно добиться .полного отделения воды на первых ступенях насоса.

Предмет изобретения

20 Погружной центробежный электронасос для откачки жидкости из скважины, включающий корпус с окнами для отвода жидкости, рабочее колесо и вал, отличающийся тем, что, с целью предотьращения образования водонеф25 тяной эмульсии при работе насоса, он снабжен кольцевой прокладкой, установленной с внутренней стороны корпуса перед окнами для отвода жидкости и выполненной из гидрофильного материала, например спеченного зо стекла.
