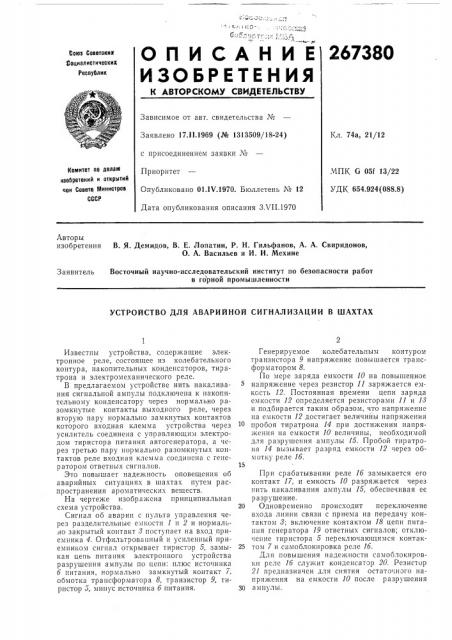

О П И С A Н И Е 267З80
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 17.11,1969 (№ 1313509/18-24) с присоединением заявки ¹
Приоритет
Опубликовано 01.IV.1970. Бюллетень № 12
Дата опубликования описания З.VII.1970
Кл. 74а, 21/12
Комитет по делам изобретений и открытий сои Совете Министров
СССР
-ЧПК С 05f 13/22
УДК 654.924(088.8) Авторы изобретения
В. Я. Демидов, В. Е. Лопатин, P, H Гильфанов, А. А. Свиридонов, О. А. Васильев и И. И. Мехине
Восточный научно-исследовательский институт по безопасности работ в горной промышленности
Заявитель
УСТРОЙСТВО ДЛЯ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В ШАХТАХ
Известны устройства, содержащие электронное реле, состоящее из колебательного контура, накопительных конденсаторов, тиратрона и электромеханического реле.
В предлагаемом устройстве нить накаливания сигнальной ампулы подключена к накопительному конденсатору через нормально разомкнутые контакты выходного реле, через вторую пару нормально замкнутых контактов которого входная клемма устройства через усилитель соединена с управляющим электродом тиристора питания автогенератора, а через третью пару нормально разомкнутых контактов реле входная клемма соединена с генератором ответных сигналов.
Это повышает надежность оповещения об аварийных ситуациях в шахтах путем распространения ароматических веществ.
На чертеже изображена принципиальная схема устройства.
Сигнал об аварии с пульта управления через разделительные емкости 1 и 2 и нормально закрытый контакт 8 поступает на вход приемника 4. Отфильтрованный и усиленный приемником сигнал открывает тиристор 5, замыкая цепь питания электронного устройства разрушения ампулы по цепи: плюс источника б питания, нормально замкнутый контакт 7, обмотка трансформатора 8, транзистор 9, тиристор 5, минус источника б питания.
Генерируемое колебательным контуром транзистора 9 напряжение повышается трансфор м а тор ом 8.
По мере заряда емкости 10 на повышенное напряжение через резистор 11 заряжается емкость 12. Постоянная времени цепи заряда емкости 12 определяется резисторами 1! и 18 и подбирается таким образом, что напряжение на емкости 12 достигает величийы напряжения пробоя тиратрона 14 при достижении напряжения на емкости 10 величины, необходимой для разрушения ампулы 15. Пробой тиратрона 14 вызывает разряд емкости 12 через обмотку реле 1б.
При срабатывании реле 1б замыкается его контакт 17, и емкость 10 разряжается через нить накаливания ампулы 15, ооеспечивая ее разрушение.
20 Одновременно происходит переключение входа линии связи с приема на передачу контактом 8; включение контактом 18 цепи питания генератора 19 ответных сигналов; отключение тиристора 5 переключающимся контак25 том 7 и самоблокировка реле 1б.
Для повышения надежности самоблокировки реле 1б служит конденсатор 20. Резистор
21 предназначен для снятия остато;ного напряжения на емкости 10 после разрушения
30 ампулы.
267380
Для приведения в действие блока аварийного оповещения непосредственно на месте его установки служит кнопка 22, при нажатии которой замыкается цепь питания генератора 19 и происходит подача сигналов с выхода генератора на вход приемника 4.
Предмет изобретения
Устройство для аварийной сигнализации в шахтах, содержащее ампулу с ароматическим веществом и впаянной в нее нитью накаливания для электрического разрушения, подключенной к электронному реле, состоящему нз
Составитель В. М. Шефтель
Техред 3. Н. Таранеико Корректор М. П. Ромашова
Редактор С. Лазарева
Заказ 1744718 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва К-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2
Г
1 !
I
I
1
1 !
1
1 колебательного контура, накопительных конденсаторов, тиратрона и электромеханического реле, отличатощееся тем, что, с целью повышения надежности оповещения, нить накаливания ампулы подключена к накопительному конденсатору через нормально разомкнутые контакты выходного реле, через вторую пару нормально замкнутых контактов которого входная клемма устройства через усилитель соединена с управляющим электродом тиристора питания автогенератора, а через третью пару нормально разомкнутых контактов реле входная клемма соединена с генератором ответных сигналов.
