Патент ссср 267449
Иллюстрации
Реферат
267449

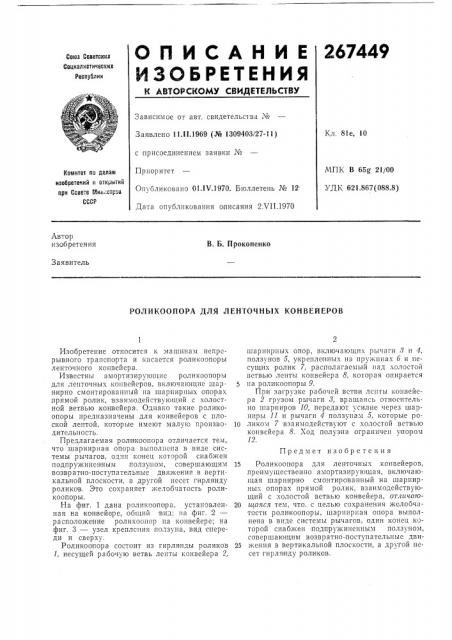

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Соиэ Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. Sie, 10
Заявлено 11.!1.1969 (№ 1309403/27-11) с присоединением заявки №
Приоритет
Оп. бликовано 01.1 т1.1970. Бюллетень № 12
МПК; В 65g 21/00
УДК 621,867(088.8) Комитет по делам иаобоетений и открытий при Совете ГЯиикстров
СССР
Дата опубликования описания 2Л П.1970
Автор изобретения
В. Б. Прокопенко
Заявитель
РОЛИКООПОРА ДЛЯ ЛЕНТОЧНЫХ КОНВЕЙЕРОВ шарнирных опор, включающих рычаги 8 и 4, ползунов 5, укрепленных HB пружинах 6 и несущих ролик 7, располагаемый над холостой ветвью ленты конвейера 8, которая опирается на роликоопоры 9.
При загрузке рабочей ветви ленты конвейера 2 грузом рычаги 8, вращаясь относительно шарниров 10, передают усилие через шарниры 11 и рычаги 4 ползунам 5, которые ро10 ликом 7 взаимодействуют с холостой ветвью копвсйера 8. Ход полузна ограничен упором
12.
15 Роликоопора для ленточных конвейеров, преимущественно амортизирующая, включающая шарнир но смонтированный на шарнирных опорах прямой ролик, взаимодействующий с холостой ветвью конвейера, отличаю20 и1аяся тем, что, с целью сохранения желобчатости роликоопоры, шарнирная опора выполнена в виде системы рычагов, один конец которой снабжен подпружиненным ползуном, совершающим возвратно-поступательные дви25 жения в вертикальной плоскости, а другой несет гирлянду роликов.
Изобретение относится к машинам непрерывного транспорта и касается роликоопоры ленточного конвейера.
Известны амортизирующие ролпкоопоры для ленточных конвейеров, включающие шарнирно смонтированный на шарнирных опорах прямой ролик, взаимодействующий с холостной ветвью конвейера. Однако такие роликоопоры предназначены для конвейеров с плоской лентой, которые имеют малую производительность.
Предлагаемая роликоопора отличается тем, что шарнирная опора выполнена в виде системы рычагов, один конец которой снабжен подпружиненным ползуном, совершающим возвратно-поступательные движения в вертикальной плоскости, а другой несет гирлянду роликов. Это сохраняет желобчатость роликоопоры.
На фиг. 1 дана роликоопора, установленная на конвейере, общий вид: на фиг. 2— расположение роликоопор на конвейере; на фиг. 3 — узел креплсния ползуна, вид спереди и сверху.
Роликоопора состоит из гирляяды роликов
1, несущей рабочую ветвь ленты конвейера ?, Предмет изобретения
