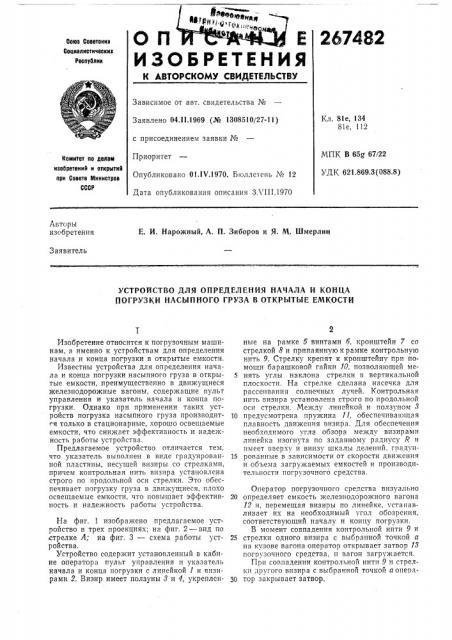

267482

ОП Е

ИЗОБРЕТЕНИЯ

Союз Советскиз

Социалистичвскиа

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 81е, 134

81е, 112

Заявлено 04.П.1969 (№ 1308510/27-11) с присоединением заявки №

Приоритет

Опубликовано 01 IV.1970. Бюллетень № 12

Дата опубликования описания ЗХП1.1970

МПК В 65g 67/22

УДК 621.869.3(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

E. И. Нарожный, А, П. Зиборов и Я, М, Шмерлин

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ НАЧАЛА И КОНЦА

ПОГРУЗКИ НАСЫПНОГО ГРУЗА В ОТКРЫТЫЕ ЕМКОСТИ

Изобретение относится к погрузочным машинам, а именно к устройствам для определения начала и конца погрузки в открытые емкости.

Известны устройства для определения начала и конца погрузки насыпного груза в огкрытые емкости, преимущественно в движущиеся железнодорожные вагоны, содержащие пульт управления и указатель начала и конца погрузки. Однако при применении таких ус-.— ройств погрузка насыпного груза производится только в стационарные, хорошо освещаемые емкости, что снижает эффективность и надежность работы устройства.

Предлагаемое устройство отличается тем, что указатель выполнен в виде градуированной пластины, несущей визиры со стрелками, причем контрольная нить визира установлена строго по продольной оси стрелки. Это обеспечивает погрузку груза в движущиеся, плохо освещаемые емкости, что повышает эффективность и надежность работы устройства.

На фиг. 1 изображено предлагаемое устпойство в трех проекциях; на фиг. 2 — вид по стрелке А; на фиг. 3 — схема работы устройства.

Устройство содер кит установленный в кабине оператора пульт управления и указатель начала и конца погрузки с линейкой 1 и визирами 2. Визир имеет ползуны 3 и 4, укрепленные на рамке 5 винтами б, кронштейн 7 со стрелкой 8 и припаянную к рамке контрольную нить 9. Стрелку крепят к кронштейну при помощи барашковой гайки 10, позволяющей ме5 нять углы наклона стрелки в вертикальной плоскости. На стрелке сделана насечка для рассеивания солнечных лучей. Контрольная нить визира установлена строго по продольной оси стрелки. Между линейкой и ползуном 3

10 предусмотрена пружина 11, обеспечивающая плавность движения визира. Для обеспечения необходимого угла обзора между визирами линейка изогнута по заданному радиусу R u имеет вверху и внизу шкалы делений, градуп15 рованные в зависимости от скорости движения и объема загружаемых емкостей и производительности погрузочного средства.

Оператор погрузочного средства визуально

20 определяет емкость железнодорожного вагона

12 и, перемещая визиры по линейке, устанавливает их на необходимый угол обозрения, соответствующий началу и концу погрузки.

В момент совпадения контрольной нити 9 и

25 стрелки одного визира с выбранной точкой а на кузове вагона оператор открывает затвор 13 погрузочного средства, и вагон загружается.

При совпадении контрольной нптп 9 н стрелки другого визира с выбранной точкой а опера30 тор закрывает затвор, 267482. юг. 1

Предмет .из о бр етен и я

Устройство для определения начала и конца погрузки насыпного груза в открытые емкости, преимущественно в движущиеся железнодорожные вагоны, включающее пульт управления и указатель начала и конца погрузки, .отличающееся тем, что, с целью повышения эффективности и надежности работы устройства, указатель выполнен в виде градуированной пластины, несущей визиры со стрелками, причем контрольная нить визира установлена строго по продольной оси стрелки.
