Реферат

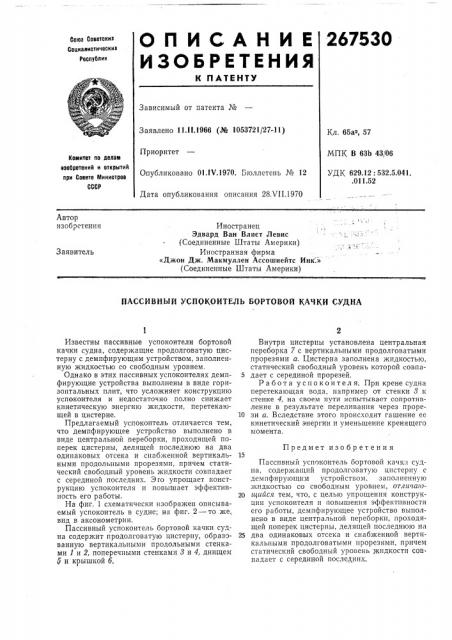

О П И С А Н И Е 267530

ИЗОБРЕТЕНИЯ

Союз Советски

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

Заявлено 11.1 I.1966 (№ 1053721/27-11) Кл. 65аз, 57

Приоритет

МПК В 63b 43/06

УДК 629.12: 532.5.041. .011.52

Комитет по делам взобретений и открытий при Совете Министров

СССР

Опубликовано 01,IV,1970. Бюллетень № 12

Дата опубликования описания 28ХП.1970

Автор изобретения

Иностранец

Эдвард Ван Влиет Левис

° (Соединенные Штаты Америки) Иностранная фирма

«Джон Дж, Макмуллен Ассошиейтс Инк.» (Соединенные Штаты Америки) Заявитель

ЦАССИВКЫЙ УСПОКОИТЕЛЬ БОРТОВОЙ КАЧКИ СУДКА

Известны пассивные успокоители бортовой качки судна, содержащие продолговатую цистерну с демпфирующим устройством, заполненную жидкостью со свободным уровнем.

Однако в этих пассивных успокоителях демпфирующие устройства выполнены в виде горизонтальных плит, что усложняет конструкцию успокоителя и недостаточно полно снижает кинетическую энергию жидкости, перетекающей в цистерне.

Предлагаемый успокоитель отличается тем, что демпфирующее устройство выполнено в виде центральной переборки, проходящей поперек цистерны, делящей последьиою на два одинаковых отсека и снабженной вертикальными продольными прорезями, причем статический свободный уровень жидкости совпадает с серединой последних. 3ro упрощает конструкцию успокоителя и повышает эффективность его работы.

На фиг. 1 схематически изображен описываемый успокоитель в судне; на фиг. 2 — то же, вид в аксонометрии.

Пассивный успокоитель бортовой качки судна содержит продолговатую цистерну, образованную вертикальными продольными стенками 1 и 2, поперечными стенками 8 и 4, днищем

5 и крышкой б, Внутри цистерны установлена центральная переборка 7 с вертикальными продолговатыми прорезями а. Цистерна заполнена жидкостью, статический свободный уровень которой совпа5 дает с серединой прорезей.

P а бота у с по ко и тел я. При крене судна перетекающая вода, например от стенки 8 к стенке 4, на своем пути испытывает сопротивление в результате переливания через проре10 зи а. Вследствие этого происходит гашение ее кинетический энергии и уменьшение кренящего момента.

Предмет изобретения

Пассивный успокоитель бортовой качки судна, содержащий продолговатую цистерну с демпфирующим устройством, заполненную жидкостью со свободным уровнем, отличат20 и ийся тем, что, с целью упрощения конструкции успокоителя и повышения эффективности

его работы, демпфирующее устройство выполнено в виде центральной переборки, проходящей поперек цистерны, делящей последнюю н»

25 два одинаковых отсека и снабженной вертикальными продолговатыми прорезями, причем статический свободный уровень жидкости совпадает с серединой последних, 267530

Фиг 1

Фаг 2
