Реферат



союзнатт

-техничества@ етецаМБФ

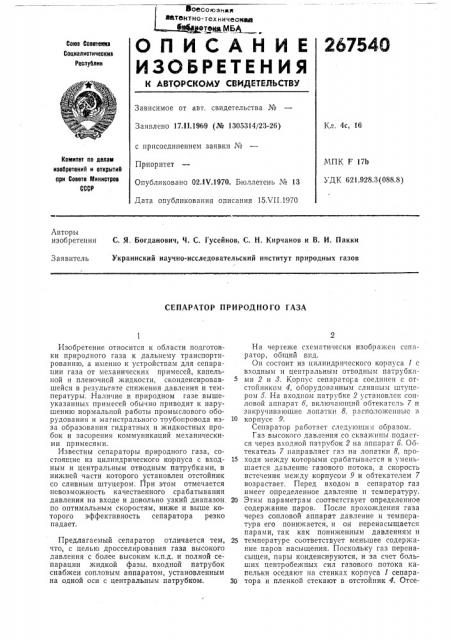

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсииз

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 17 11.1969 (¹ 1305314/23-26) с присоединением заявки №

Приоритет

Опубликовано 02.IV,1970. Бюллетень ¹ 13

Дата опубликования описания 15Х11.1970

Кл. 4с, 16

Комитет по делам изобретений и открытий при Совете Министров

OCCP

МПК F 17b

> ДК 621.928.3(088.8) Авторы изобретения С. Я. Богданович, Ч. С, Гусейнов, С. H. Кирчанов и В. И. Пакки

Заявитель Украинский научно-исследовательский институт природных газов

СЕПАРАТОР ПРИРОДНОГО ГАЗА

Изобретение относится к области подготовки природного газа к дальнему транспортированию, а именно к устройствам для сепарации газа от механических примесей, капельной н пленочной жидкости, сконденсировавшейся в результате снижения давления и температуры. Наличие в природном газе вышеуказанных примесей обычно приводит к нарушению нормальной работы промыслового оборудования и магистрального трубопровода изза образования гидратных и жидкостных пробок и засорения коммуникаций механическими примесями.

Известны сепараторы природного газа, состоящие из цилиндрического корпуса с входным и центральным отводным патрубками, в нижней части которого установлен отстойник со сливным штуцером. При этом отмечается невозможность качественного срабатывания давления на входе и довольно узкий диапазон по оптимальным скоростям, ниже и выше которого эффективность сепаратора резко падает.

Предлагаемый сепаратор отличается тем, что, с целью дросселирования газа высокого давления с более высоким к,п.д. и полной сепарации жидкой фазы, входной патрубок снабжен сопловым аппаратом, установленным на одной оси с центральным патрубком, На чертеже схематически изображен сепаратор, общий вид.

Он состоит из цилиндрического корпуса I c входным и центральным отводным патрубками 2 и 8. Корпус сепаратора соединен с отстойником 4, оборудованным сливным штуцером 5. На входном патрубке 2 установлен сопловой аппарат 6, включающий обтекатель 7 и закручивающие лопатки 8, расположенные в

10 корпусе 9.

Сепаратор работает следующим образом.

Газ высокого давления со скважины подастся через входной па рубок 2 на аппарат G. Оотекатель 7 направляет газ на лопатки 8, про15 ходя между которыми срабатывается и уменьшается давление газового потока, а скорость истечения между корпусом 9 и обтекателем 7 возрастает. Перед входом в сепаратор газ имеет определенное давление и температуру.

20 Этим параметрам соответствует определенное содержание паров. После прохождения газа через сопловой аппарат давление и температура его понижается, и он перенасыщается парами, так как пониженным давлениям и

25 температуре соответствует меньшее содержание паров насыщения. Поскольку газ перенасыщен, пары конденсируются, и за счет больших центробежных сил газового потока капельки оседают на стенках корпуса 1 сепара30 тора и пленкой стекают в отстойник 4. Отсе267540

Составитель О. Г. Еремин

Редактор О. С. Филиппова Техред 3. Н. Тараиеико Корректор Н. С. Сударенкова

Заказ 1887,:I Тирагк 4ао Подписное

Ц11И1ЛПИ Комитет» но дезам изооретсний и открытий прн Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 парнрованный газ выходит через патрубок 8.

ВОЗМОжпа Одноступепчатая или многоступен чатая сепарация в зависимости от необ.;одпмых конеч ык параметров.

Предмет изобретения

Сепаратор природного газа, состоящий нз цилиндрического корпуса, снабженного вкодным и центральным отводным патрубками и соединенного с отстойником, располо>кенным

В НнжНЕЙ Чаетн КОрПуеа, ОтЛи

5 давления с более высоким к.п.д. и полной сепарации и идкой фазы, входной патрубок снабжен сопловым аппаратом, установленным на одной оси с центральным патрубком.
