Реферат



Класс .25а, 29

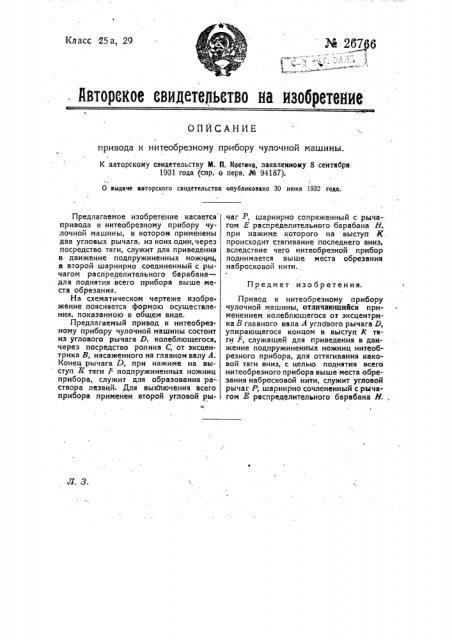

М 267б6. Йвторекое евидетедьетво иа изобретение

ОПИСА,НИЕ привода к нитеобрезному прибору чулочной машины

К авторскому свидетельству М. II. Костнна, заявленному 8 сентября

1931 года (спр. о перв. Рй 94187).

0 выдаче авторского свидетельства опубликовано 30 июня 1932 .года.

Предмет изо бр етения.

Предлагаемое изобретение касается привода к нитеобрезному прибору чулочной машины, в котором применены два угловых рычага, из коих один, через посредство тяги, служит для приведения в движение подпружиненных ножниц, а второй шарнирно соединенный с рычагом - распределительного барабана— для поднятия всего прибора выше места обрезания.

На схематическом чертеже изобрежение поясняется формою осуществления, показанною в общем виде.

Предлагаемый привод к нитеобрезному прибору чулочной машины состоит из углового рычага D, колеблющегося, через посредство ролика С, от эксцентрика В, насаженного на главном валу А.

Конец рычага D, при нажиме на выступ Z тяги Р подпружиненных ножниц прибора, служит для образования ра- створа лезвий. Для выйтючения всего прибора применен второй угловой рычаг Р, шарнирно сопряженный с рычагом Е распределительного барабана Н, при нажиме которого на выступ К. происходит стягивание последнего вниз, вследствие чего нитеобрезной прибор поднимается выше места обрезания набросковой нити.

Привод к нитеобрезному прибору чулочной машины, отличающийся применением колеблющегося от эксцентрика В главного вала А углового рычага D, упирающегося концом в выступ R тяги F, служащей для приведения в движение подпружиненных ножниц нитеобрезного прибора, для оттягивания каковой тяги вниз, с целью поднятия всего нитеобрезного прибора выше места обрезания набросковой нити, служит угловой рычаг Р, шарнирно сочлененный с рычагом Ж распределительного барабана Н.
