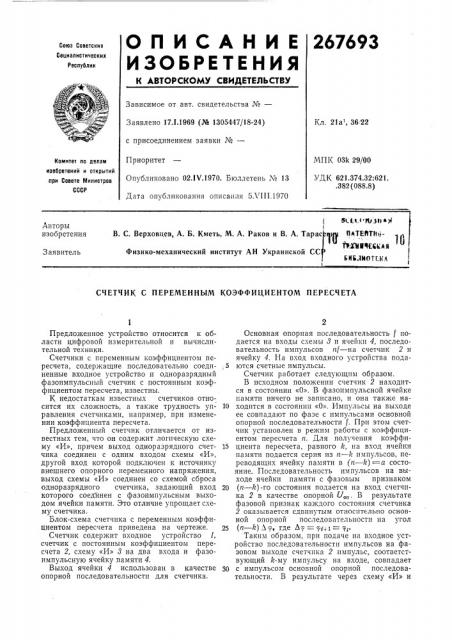

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнк
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Кл. 21а 36, 22
Заявлено 17Л.1969 (№ 1305447/18-24) с присоединением заявки №вЂ”
Приоритет
Опубликовано 02,IV.1970. Бюллетень ¹ 13
Дата опубликования описания 5Х111.1970
МПК 03k 29/00
УДК 621.374.32:621. .382 (088.8) Комите по делам изобретений и открытий при Совете Министров
СССР
%СО 1 %М в9
Авторы изобретения
Б ИЬ.1И6ТГКА
В. С. Верховцев, А. Б. Кметь, М. А. Раков и В. А. Тарас
Физико-механический институт АН Украинской СС
3 аявитель
СЧЕТЧИК С ПЕРЕМЕННЫМ КОЭФФИЦИЕНТОМ ПЕРЕСЧЕТА
Предложенное устройство относится к области цифровой измерительной и вычислительной техники.
Счетчики с переменным коэффициентом пересчета, содержащие последовательно соединенные входное устройство и одноразрядный фазоимпульсный счетчик с постоянным коэффициентом пересчета, известны.
К недостаткам известных счетчиков относится их сложность, а также трудность управления счетчиками, например, при изменении коэффициента пересчета.
Предложенный счетчик отличается от известных тем, что он содержит логическую схему «И», причем выход одноразрядного счетчика соединен с одним входом схемы «И», другой вход которой подключен к источнику внешнего опорного переменного напряжения, выход схемы «И» соединен со схемой сброса одноразрядного счетчика, задающий вход которого соединен с фазоимпульсным выходом ячейки памяти. Это отличие упрощает схему счетчика.
Блок-схема счетчика с переменным коэффициентом пересчета приведена на чертеже.
Счетчик содержит входное устройство 1, счетчик с постоянным коэффициентом пересчета 2, схему «И» 3 на два входа и фазоимпульсную ячейку памяти 4.
Выход ячейки 4 использован в качестве опорной последовательности для счетчика.
Основная опорная последовательность f подается на входы схемы 8 и ячейки 4, последовательность импульсов nf — на счетчик 2 и ячейку 4. На вход входного устройства пода- 5 ются счетные импульсы.
Счетчик работает следующим образом.
В исходном положении счетчик 2 находится в состоянии «О». В фазоимпульсной ячейке памяти ничего не записано, и она также на10 ходится в состоянии «О». Импульсы на выходе ее совпадают по фазе с импульсами основной опорной последовательности j. При этом счетчик установлен в режим работы с коэффициентом пересчета и. Для получения коэффи15 циента пересчета, равного k, на вход ячейки памяти подается серия из n — /г импульсов, переводящих ячейку памяти в (n — k) =а состояние. Последовательность импульсов на выходе ячейки памяти с фазовым признаком
20 (и — k) ãî состояния подается на вход счетчика 2 в качестве опорной U,„. В результате фазовой признак каждого состояния счетчика
2 оказывается сдвинутым относительно основной опорной последовательности на угол
25 (n — k) Л р, где Ьр = с+ т — q,.
Таким образом, при подаче на входное устройство последовательности импульсов на фазовом выходе счетчика 2 импульс, соответствующий k-му импульсу на входе, совпадает
30 с импульсом основной опорной последовательности. В результате через схему «И» и
267693
Предмет изобретения
"-v . ФФМФ 4»
Составитель Д. Гречинский
Редактор Л. А. Утехина Техред Л. Я, Левина Корректоры: Е. Ласточкина и В. Петрова
Заказ 2136/16 Тираж 480 Подписн
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СС
Москва, Ж-35, Раугпская паб., д. 4/5
Типография, пр. Сапунова, 2 схему сброса счетчик 2 устанавливается в состояние «0». При этом подается импульс на следующий разряд счетчика.
Схема готова к повторению цикла счета.
При необходимости изменить коэффициент пересчета новый коэффициент записывается в ячейке памяти.
Счетчик с переменным коэффициентом пересчета, содержащий последовательно соединенные входное устройство и одноразрядный фазоимпульсный счетчик с постоянным коэффициентом пересчета, отличающийся тем,что, с целью упрощения, он содержит логическую схему «И», причем выход одноразрядного счетчика соединен с одним входом схемы «И», другой .вход которой подключен к источнику внешнего опорчого переменного напряжения, выход схемы «И» соединен со схемой сброса одноразрядного счетчика, задающий вход которого соединен с фазо-импульсным выходом ячейки памяти.
