Материал для теплозащитных пок!рытий
Патент 267785
Авторы
Классы МПК
Материал для теплозащитных пок!рытий
Иллюстрации
Реферат

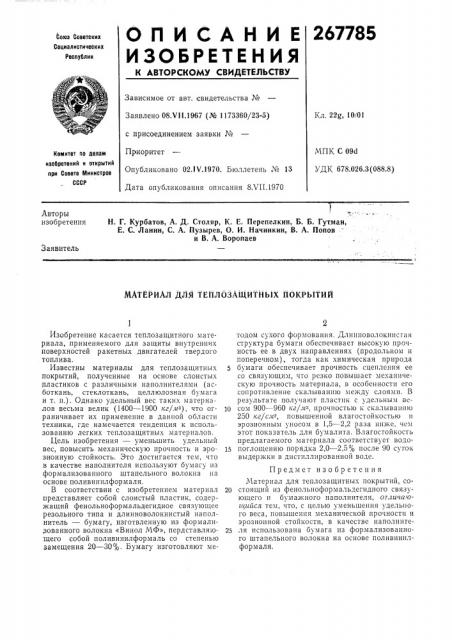

ОПИ САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
267785
Санга Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08,VI I.1967 (№ 1173360/23-5) с присоединением заявки №
Приоритет
Опубликовано 02.IV.1970. Бюллетень № 13
Дата опубликования описания 8ХП.1970
Кл. 22@, 10/01
МПК С 090
УДК 678.026,3(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Н. Г. Курбатов, А. Д. Столяр, К. Е. Перепелкин, В. Б. Гутман, E. С. Ланин, С. А. Пузырев, О. И. Начинкин, В. А. Попов и В. А. Воропаев
Авторы изобретения
Заявитель
МАТЕРИАЛ ДЛЯ ТЕПЛОЗАЩИТНЫХ ПОКРЫТИЙ
Изобретение касается теплозащитного материала, применяемого для защиты внутренних поверхностей ракетных двигателей твердого топлива.
Известны материалы для теплозащитных покрытий, полученные на основе слоистых пластиков с различными наполнителями (асботкань, стеклоткань, целлюлозная бумага и т. п.). Однако удельный вес таких материалов весьма велик (1400 — 1900 кг/лгз), что ограничивает их применение в данной области техники, где намечается тенденция к использованию легких теплозащитных материалов.
Цель изобретения — уменьшить удельный вес, повысить механическую прочность и эрозионную стойкость. Это достигается тем, что в качестве наполнителя используют бумагу из формализованного штапельного волокна на основе поливинилформаля.
В соответствии с изобретением материал представляет собой слоистый пластик, содержащий фенольноформальдегидное связующее резольного типа и длинноволокнистый наполнитель — бумагу, изготвленную из формализованного волокна «Винол МФ», пердставля ощего собой поливинилформаль со степенью замещения 20 — 30%, Бумагу изготовляют методом сухого формования. Длинноволокнистая структура бумаги обеспечивает высокую прочность ее в двух направлениях (продольном и поперечном), тогда как химическая природа бумаги обеспечивает прочность сцепления ее со связующим, что резко повышает механическую прочность материала, в особенности его сопротивление скалыванию между слоями. В результате получают пластик с удельным ве10 сом 900 — 960 кг/1г>, прочностью к скалыванию
250 кг/слг-, повышенной влагостойкостью и эрозионным уносом в 1,5 — 2,2 раза ниже, чем этот показатель для бумалита. Влагостойкость предлагаемого материала соответствует водо15 поглощению порядка 2,0 — 2,5% после 90 суток выдержки в дистиллированной воде.
Предмет изобретения
Материал для теплозащитных покрытий, со20 стоящий из фенольноформальдегидного связующего и бумажного наполнителя, or,ãè га.:огггиггся тем, что, с целью уменьшения удельного веса, повышения механической прочности и эрозионной стойкости, в качестве наполните25 ля использована бумага из формализованного штапельного волокна на основе поливинилформаля,
