Патент ссср 267790
Патент 267790
Классы МПК
- C09D3/54 - Составы для нанесения покрытий, например краски, масляные или спиртовые лаки; заполняющие пасты; чернила; химические средства для удаления краски или чернил; корректирующие жидкости; средства для морения древесины; пасты или твердые вещества для окрашивания или печатания; использование материалов для этой цели (косметика A61K; способы для нанесения жидкостей или других текучих веществ на поверхности вообще B05D; морение древесины B27K 5/02;органические высокомолекулярные соединения C08; органические красители и родственные соединения для получения красителей, протрав или лаков как таковых C09B; обработка неорганических неволокнистых материалов, используемых в качестве пигментов или наполнителей, C09C; природные смолы, политура, высыхающие масла, сиккативы, скипидар как таковые C09F;
- C09D133/12 - гомополимеры или сополимеры метилметакрилата
Патент ссср 267790
Иллюстрации
Реферат

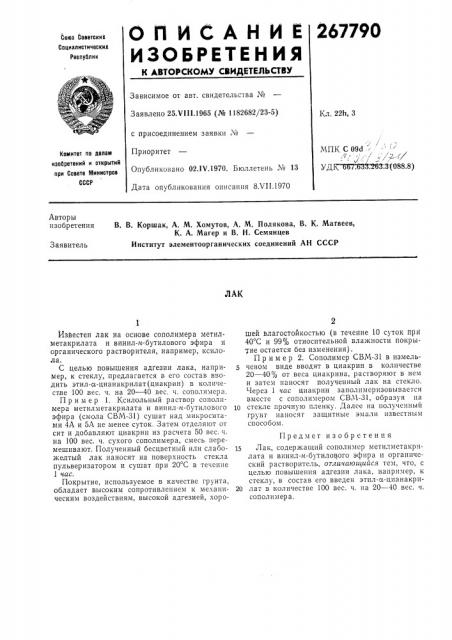

ОПИСАНИЕ 267790
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 25.VI I 1.1965 (№ 1182682/23-5) с присоединением заявки ¹
Приоритет
Опубликовано 02.IV.1970. Бюллетень № 13
Дата опубликования описания 8ХП.1970
Кл. 22h, 3
МПК С 090 °, г -, .- . „,.".«,.,;у
УД1 667.ба 263;3(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
В. В. Коршак, А. М. Хомутов, А. М, Полякова, В. К. Магвеев, К. А. Магер и В. H. Семянцев
Институт элементоорганических соединений АН СССР
Заявитель
Известен лак на основе сополимера метилметакрилата и винил-и-бутилового эфира и органического растворителя, например, ксилола.
С целью повышения адгезии лака, например, к стеклу, предлагается в его состав вводить этил-а-цианакрилат(циакрин) в количестве 100,вес. ч. на 20 — 40 вес. ч. сополимера.
П р и и е р 1. Ксилольный раствор сополпмера метилметакрилата и винил-и-бутилового эфира (смола СВМ-31) сушат над микроситами 4А и 5А не менее суток. Затем отделяют от сит и добавляют циакрин из расчета 50 вес. ч. на 100 вес. ч. сухого сополимера, смесь перемешивают. Полученный бесцветный или слабожелтый лак наносят на поверхность стекла пульверизатором и сушат при 20 С в течение
1 час.
Покрытие, используемое в качестве грунта, обладает высоким сопротивлением к механическим воздействиям, высокой адгезией, хорошей влагостойкостью (в течение 10 суток при
40 С и 99% относительной влажности покрытие остается без изменения).
Пример 2. Сополимер СВМ-31 в измельченом виде вводят в циакрин в количестве
20 — 40% от веса циакрина, растворяют в нем и затем наносят полученный лак на стекло.
Через 1 час циакрин заполимеризовывается вместе с сополимером СВМ-31, образуя на
ip стекле прочную пленку. Далее на полученный грунт наносят защитные эмали известным способом.
Предмет изобретения
1Б Лак, содержащий сополимер метилметакрилата и винил-н-бутилового эфира и органический растворитель, отличающийся тем, что, с целью повышения адгезии лака, например, к стеклу, в состав его введен этил-а-цианакрп20 лат в количестве 100 вес. ч. на 20 — 40 вес. ч. сополимера.
