Реферат



овзнаФ техничео ч@Ю тока МБ

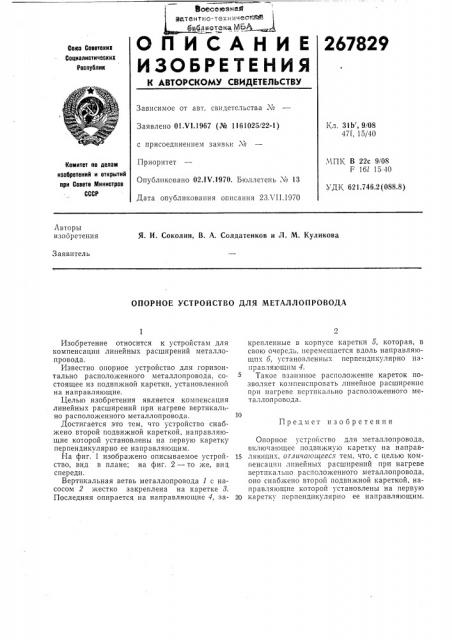

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

267829

Сони Советскин

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 31b, 9!08

47f, 15/40

Заявлено 01.VI.1967 (¹ 1161025/22-1) с присоединением заявки ¹

МП1 В 22с 9/08

F 16l 15, 40

УДК 621.746.2 (088.8) Приоритет

Опубликовано 02.IV.1970, Бюллетень ¹ 13

Дата опубликования описания 23ХП.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Я. И. Соколин, В. А. Солдатенков и Л. М. Куликова

Заявитель

ОПОРНОЕ УСТРОЙСТВО ДЛЯ МЕТАЛЛОПРОВОДА крепленные в корпусе каретки 5, которая, в свою очередь, перемещается вдоль направляющих 6, установленных перпендикулярно направляк щпм 4.

Такое взаимное расположение кареток позволяет компенсировать линейное расширение прп нагреве вертикально расположенного металлопровода.

Опорное устройство для металлопровода, включающее подвижную каретку на направ15 ляющих, отличающееся тем, что, с целью компенсации линейных расширений при нагреве вертпка.тьно расположенного металлопровода, оно снабжено второй подвижной кареткой, направляющие которой установлены на первую

20 каретку перпендикулярно ее направляющим.

Изобретение относится к устройстам для компенсации линейных расширений металлопровода.

Известно опорное устройство для горизонтально расположенного металлопровода, состоящее из подвижной каретки, установленной на направляющие.

Целью изобретения является компенсация линейных расширений при нагреве вертикально расположенного металлопровода.

Достигается это тем, что устройство снабжено второй подвижной кареткой, направляющие которой установлены на первую каретку перпендикулярно ее направляющим.

На фиг. 1 изображено описываемое устройство, вид в плане; на фиг. 2 — то же, вид спереди.

Вертикальная ветвь металлопровода 1 с насосом 2 жестко закреплена на каретке 3.

Последняя опирается на направляющие 4, заПредмет изобретения

267829

Wve Г

Составитель Э. Гажеева

Редактор Г. С. Кузьмина Тсхред Л. Я. Левина Корректор Л. И. Гаврилова

3 а к аз 1910!7 1 пряж 480 Подписное

ЦНИИПИ Комитета по делами пзобретснпй ii открытий при Совете Министров СССР

Москва К-35, Раун скан наб., д. 4/5

Типография, пр. Сапунова, 2
