Прокладка для уменьшения звукопроводности и увеличения упругости междуэтажных перекрытий

Прокладка для уменьшения звукопроводности и увеличения упругости междуэтажных перекрытий

Иллюстрации

Показать все

Реферат



ОПИСАНИЕ прокладки для уменьшения звукопроводности и увеличении упругости междуэтажных перекрытий.

К авторскому свидетельству Н. A. Милютина, заявленному 21 мая

1931 года (заяв. свид. № 88982)О выдаче авторского свидетельства опубликовано 30 июня 1932 года.

Предмет изобретения.

Тип..Печатный Труд . Зак. 265 — 160@

Предлагаемая прокладка для уменьшения звукопроводности и увеличения упругости междуэтажных перекрытий помещается между балкой и обрешеткой пола и состоит из стальной, согнутой в кольцо полосы с отверстием для прикрепления ее или к балке, или к нижней стороне обрешетки.

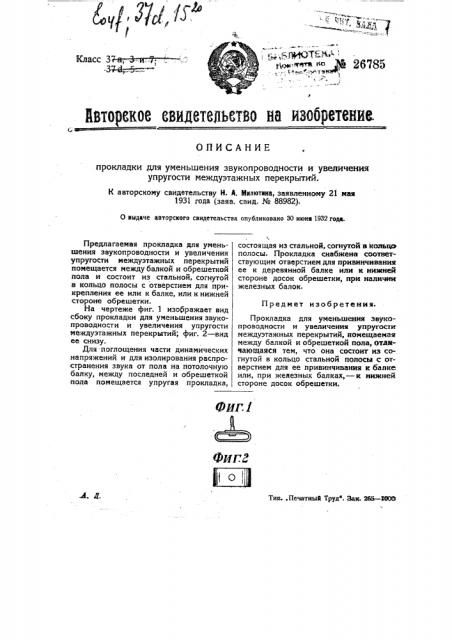

На чертеже фиг. 1 изображает вид сбоку прокладки для уменьшения звукопроводности и увеличения упругости междуэтажных перекрытий; фиг. 2 — вид ее снизу.

Для поглощения части динамических напряжений и для изолирования распространения звука от пола на потолочную балку, между последней и обрешеткой пола помещается упругая прокладка, состоящая из стальной, согнутой в кольцэ полосы. Прокладка снабжена соответствующим отверстием для привинчивания ее к деревянной балке или к нижней стороне досок обрешетки, при наличии железных балок.

Прокладка для уменьшения звукопроводности и увеличения упругости междуэтажных перекрытий, ломещаемая между балкой и обрешеткой пола, отличающаяся тем, что она состоит из согнутой в кольцо стальной полосы с отверстием для ее привинчивания к балке или, при железных балках,— к нижней стороне досок обрешетки.
