Реферат



Рс еосто ,:-,.нтно-техниче и""-" сот но

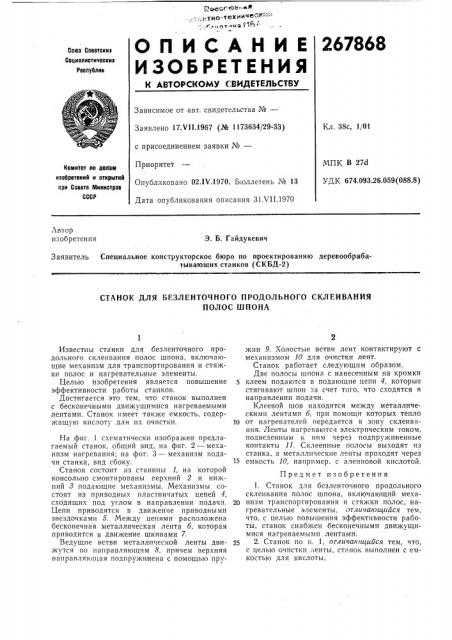

ОПИСАНИЕ

ИЗОб РЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

267868

Союз Советокин

Социалистическин

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. 38с, 1/01

Заявлено 17.V11.1967 (№ 1173634/29-33) с присоединением заявки №вЂ”

Приоритет

МПК В 27d

УДК 674.093.26.059(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 02.IV,1970, Бюллетень № 13

Дата опубликования описания 31 VII.1970

Автор изобретения

Э. Б. Гайдукевич

Заявитель Специальное конструкторское бюро по проектированию деревообрабатывающих станков (СКБД-2) СТАНОК ДЛЯ БЕЗЛЕНТОЧНОГО ПРОДОЛЬНОГО СКЛЕИВАНИЯ

ПОЛОС ШПОНА

Известны станки для безленточного продольного склеивания полос шпона, включающие механизм для транспортирования и стяжки полос и нагревательные элементы.

Целью изобретения является повышение эффективности работы станков.

Достигается это тем, что станок выполнен с бесконечными движущимися нагреваемыми лентами. Станок имеет также емкость, содер?Kащую кислoT) для их очистки.

На фиг. 1 схематически изображен предлагаемый станок, общий вид; на фиг. 2 — механизм нагревания; на фиг. 3 — механизм подачи станка, вид сбоку.

Станок состоит из станины 1, на которой консольно смонтированы верхний 2 и нижний 8 подающие механизмы. Механизмы состоят из приводных пластинчатых цепей 4, сходящих под углом в направлении подачи.

Цепи приводятся в движение приводными звездочками 5. Между цепями расположена бесконечная металлическая лента 6, которая приводится в движение шкивами 7.

Ведущие ветви металлической ленты движутся по направляющим 8, причем верхняя направляющая подпружинена с помощью np l жин 9. Холостые ветви лент контактируют с механизмом 10 для очистки лент.

Станок работает следующим образом.

Две полосы шпона с нанесенным на кромки

5 клеем подаются в подающие цепи 4, которые стягивают шпон за счет того, что сходятся в направлении подачи.

Клеевой шов находится между металлическими лентами 6, при помощи которых тепло

1р от нагревателей передается в зону склеивания. Ленты нагреваются электрическим током, подведенным к ним через подпружиненные контакты 11. Склеенные полосы выходят из станка, а металлические ленты проходят через емкость 10, например, с алеиновой кислотой.

П редм ет из обретения

1. Станок для безленточного продольного склеивания полос шпона, включающий меха2р низм транспортирования и стяжки полос, нагревательные элементы, отличающийся тем, что, с целью повышения эффективности работы, станок снабжен бесконечными движущимися нагреваемыми лентами.

2. Станок по и. 1, отличающийся тем, что, с целью очистки ленты, станок выполнен с емкостью для кислоты, 2678@

Фиг.!

+us Z го а
