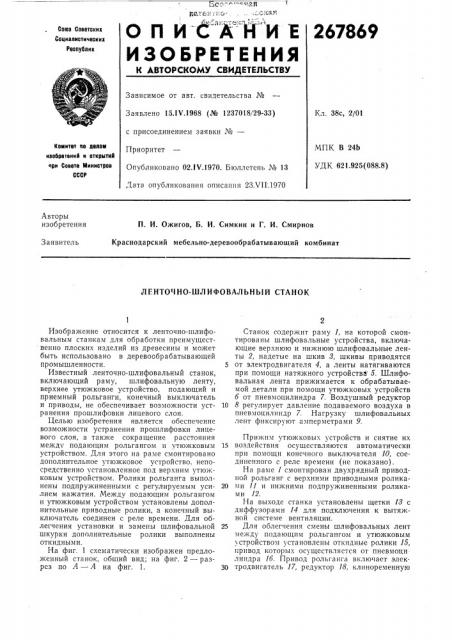

О П И САНИ Е
ИЗОБРЕТЕНИЯ
267869
Союз Советских
Соцнвлистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 15.IV.1968 (№ 1237018/29-33) Кл. 38с, 2/01 с присоединением заявки №вЂ”
Комитет оо лелем изобретений и открмтий ври Совете Министров
СССР
МПК В 24Ь
УДК 621.925(088.8) Приоритет
Опубликовано 02.1Ч.1970. Бюллетень № 13
Дата опубликования описания 23ХП .1970
Авторы изобретения
П. И. Ожигов, Б. И. Симкин и Г. И. Смирнов
Краснодарский мебельно-деревообрабатывающий комбинат
Заявитель
ЛГНТОЧ НО-ШЛ ИФОВАЛЬНЬ! Й СТАНОК
Изображение относится к ленточно-шлифовальным станкам для обработки преимущественно плоских изделий из древесины и может быть использовано в деревообрабатывающей промышленности.
Известный ленточно-шлифовальный станок, включающий раму, шлифовальную ленту, верхнее утюжковое устройство, подающий и приемный рольганги, конечный выключатель и приводы, не обеспечивает возможности устранения прошлифовки лицевого слоя.
Целью изобретения является обеспечение возможности устранения прошлифовки лицевого слоя, а также сокращение расстояния между подающим рольгангом и утюжковым устройством. Для этого на раме смонтировано дополнительное утюжковое устройство, непосредственно установленное под верхним утюжковым устройством. Ролики рольганга выполнены подпружиненными с регулируемым усилием нажатия. Между подающим рольгангом и утюжковым устройством установлены дополнительные приводные ролики, а конечный выключатель соединен с реле времени. Для облегчения установки и замены шлифовальной шкурки дополнительные ролики выполнены откидными.
На фиг. 1 схематически изображен предложенный станок, общий вид; на фиг. 2 — разрсз по А — А на фиг. 1.
Станок содержит раму 1, на которой смонтированы шлифовальные устройства, включающие верхнюю и нижнюю шлифовальные ленты 2, надетые на шкив 3, шкивы приводятся
5 от электродвигателя 4, а ленты натягиваются при помощи натяжного устройства 5. Шлифовальная лента прижимается к обрабатываемой детали при помощи утюжковых устройств б от пневмоцилиндра 7. Воздушный редуктор
10 8 регулирует давление подаваемого воздуха в пневмоцилиндр 7. Нагрузку шлифовальных лент фиксируют амперметрами 9.
Прижим утюжковых устройств и снятие их
15 воздействия осуществляются автоматически при помощи конечного выключателя 10, соединенного с реле времени (не показано).
На раме 1 смонтирован двухрядный приводной рольганг с верхними приводными ролика20 ми 11 и нижними подпружиненными роликами 12.
На выходе станка установлены щетки 13 с диффузорами 14 для подключения к вытяжной системе вентиляции.
25 Для облегчения смены шлифовальных лент между подающим рольгангом и утюжковым устройством установлены откидные ролики 15, привод которы.; осуIUccTBляется от пневмоци линдра 1б. Привод рольганга включает электродвигатель 17, редуктор 18, клиноременную
267869 гг передачу 19, цепную передачу 20 и натяжные устройства.
Шлифовальные ленты выполнены с ограждениями 21 и 22. Для сбора пыли от шлифовальных лент установлен приемник, выполнен- 5 ный в виде параболически сходящихся щелей.
Для очистки ленты станок выполнен с устройством для снятия пыли 2>, застрявшей между абразивными покрытиями. Устройсгво представляет собой трубку, установленную 10 .поперек шлифовальной ленты и снабженную отверстиями, через которую производят продувку полотна шлифовальной ленты.
Станок работает следующим образом.
Подготовленные для шлифования столяр- 15 ные или мебельные щиты направляют между роликами 11 и 12 (верхние ролики 11 закреплены неподвижно относительно рамы станка).
Обрабатываемый щит выравнивается, проходя между верхними опорными и нижними 20 подпружиненными роликами. Своей передней кромкой щит нажимает на конечный выключатель 10, который дает сигнал на реле времени, сблокированное с золотниковым устройством и пневмоцилиндром 7. Утюжковые устройства 25 опускаются на движущуюся шлифовальпую ленту и на обрабатываемую деталь.
Удельное давление утюжкового устройства на обрабатываемую деталь регулируют давлением воздуха в пневмоцилиндре 7 с помощью 30 редуктора 8. Утюжковые устройства б отводяг от обрабатываемой детали в тот момент, когда задняя кромка детали немного не доходит до их середины. Прп этом конечный выключатель 10 освобо>кдается и подает сигнал на реле времени, сблокированное с золотниковым устройством., которое управляет пневмоцилипдрами 7, поднимающими утюжковые устройства. Подъем и опускание утю>кковык устройств регулируется реле времени. Движение обеих шлифовальных лент 2 в их рабочей части направлено в одну сторону.
Предмет изобретения
1. Ленточно-шлифовальный станок для обработки преимугцественпо плоских изделий из древесины, включающий раму, шлифовальную ленту, верхнее утюжковое устройство, подающий и приемный рольганги, конечный выключатель и приводы, отличающийся тем, что, с целью устранения прошлифовки лицевого слоя и сокращения расстояния между подающим рольгангом и утюжковым устройством, на раме станка смонтировано дополнительное утю>кковое устройство, непосредственно установленное под верхним утюжковым устройством, а ролики рольганга выполнены подпружиненными с регулируемым усилием на>катия, причем между подающим рольгангом и утюжковым устройством установлены дополнительные приводные ролики, а конечный выключатель соединен с реле времени.
2. Станок по п. 1, отличающийся тем, что, с целью облегчения установки и замены шлифовальной шкурки, дополнительные ролики выпол нены откидны ми.
267869
77 г-ггг. 2
Составитель Бегельман
Редактор Е. Г. Кравцова Техред Л. Я. Левина Корректор Л. А. Царькова
Заказ 1911/12 Тираж 480 Подписное
ЦНИИПИ Комигега по делам изобретений и открытий при Сонете Министров СССР
Москва iK-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
