Способ получения фурановых смол
Патент 267894
Авторы
Классы МПК
Способ получения фурановых смол
Иллюстрации
Реферат

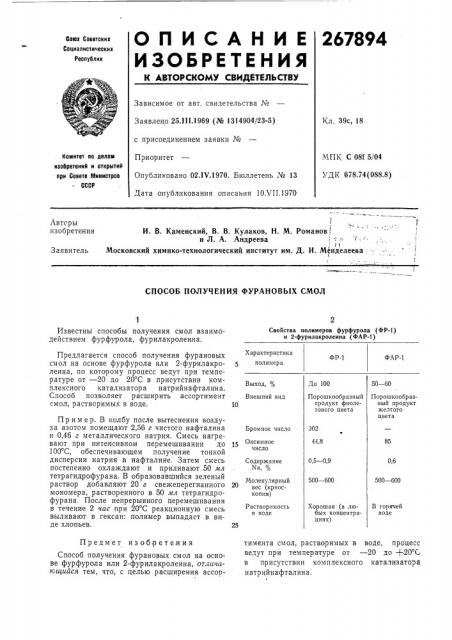

О П И С А Н И Е 267894
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 25,111.1969 (№ 1314904/23-5) с присоединением заявки №
Приоритет
Опубликовано 02.1Ч.1970. Бюллетень № 13
Дата опубликования описания 10Х11.1970
Кл. 39с, 18
МГ(К С 08f 5/04
УДК 678.74(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
1 г !
И. В. Каменский, В, В, Кулаков, Н. М. Романов, и Л. А. Андреева т 1
Московский химико-технологический институт им. Д. И. Менделеева
Авторы изобретения
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ФУРАНОВЬ!Х СМОЛ
Свойства полимеров фурфурола (ФР-1) и 2-фурилакролеина (ФАР-1) Характеристика
ФАР-1
ФР-1 полимера
Выход, %
50 — 60
3о 100
Внешний вид
Порошкообразный продукт желтого цвета
Пор ошкообразный продукт фиолетового цвета
Бромное число
302
44,8
Оксим кое число
0,5 — 0,9
Содержание гав %
0,6
500 †6
500 †6
Молекулярный вес (криоскопия) Хорошая (в любых концентрациях) В горячей воде
Растворимость в воде
Известны способы получения смол взаимодействием фурфурола, фурилакролеина.
Предлагается способ получения фурановых смол на основе фурфурола или 2-фурилакролеина, по которому процесс ведут при температуре от — 20 до 20 С в присутствии комплексного катализатора натрийнафталина.
Способ позволяет расширить ассортимент смол, растворимых в воде.
П р им е р. В колбу после вытеснения воздуха азотом помещают 2,56 г чистого нафталина и 0,46 г металлического натрия. Смесь нагревают при интенсивном перемешивании до
100 С, обеспечивающем получение тонкой дисперсии натрия в нафталине. Затем смесь постепенно охлаждают и приливают 50 мл тетрагидрофурана. В образовавшийся зеленый раствор добавляют 20 г свежеперегнанного мономера, растворенного в 50 лгл тетрагидрофурана. После непрерывного перемешивания в течение 2 час при 20 С реакционную смесь выливают в гексан: полимер выпадает в виде хлопьев.
Предмет изобретения
Способ получения фурановых смол на основе фурфурола или 2-фурилакролеина, от гггчающийся тем, что, с целью расширения ассортимента смол, растворимых в воде, процесс ведут при температуре от — 20 до +20 C. в присутствии комплексного катализатора натрийнафталина.
