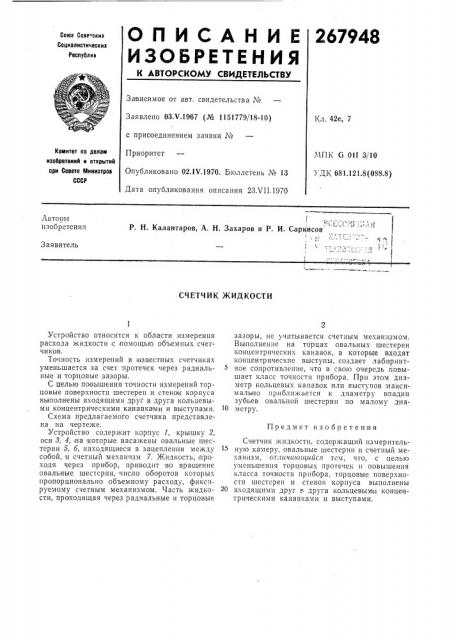

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сове скик

Социалистическик

Республик

Зависимое от авт. свидетельства ¹

Заявлено ОЗХ.1967 (№ 1151779/18-10) с присоединением заявки №

Приоритет

Опубликовано 021Ч.1970. Бюллетень № 13

Дата опубликования описания 23.VII.1970

Кл. 42е, 7

Комитет по делам изобретениЯ и открытий при Совете Министров

СССР

МПК G Olf 3il0

УДК 681,121.8 (088.8) P. Н. Калантаров, А. Н. Захаров и P. И. Саркисов

Лвторы изобретения

Заявитель

СЧЕТЧИК ЖИДКОСТИ

Устройство относится к области измерения расхода жидкости с помощью объемных счетчиков.

Точность измерений в известных счетчиках уменьшается за счет протечек через радиальные и торцовые зазоры.

С целью повышения точности измерений торцовые поверхности шестерен .и стенок корпуса выполнены входящими друг в друга кольцевыми концентрическими канавками и выступами.

Схема предлагаемого счетчика представлена на чертеже.

Устройство содержит корпус 1, крышку 2, оси 8, 4, на которые насажены овальные шестерни 5, б, находящиеся в зацеплении между собой, и счетный механизм 7. Жидкость, проходя через прибор, приводит во вращение овальные шестсрни, число оборотов которых пропорционально объемному расходу, фиксируемому счетным механизмом. Часть жидкости, проходящая через радиальные и торцовые зазоры, не учитывается счетным механизмом.

Вьвполнение на торцах овальных шестерен концентрических канавок, в которые входят концентрические выступы, создает лабиринтное сопротивление, что в свою очередь повышает класс точности прибора. При этом диаметр кольцевых канавок или выступов максим ально приближается к диаметру впадин зубьев овальной шестерни по малому диаИ метру.

Предмет изобретения

Счетчик жидкости, содержащий измерительную .камеру, овальные шестерни и счетный механизм, отличаю цийся тем, что, с целью уменьшения торповых протечек и повышения класса точности прибора, торцовые поверхности шестерен и стенок корпуса выполнены

20 входящими друг в друга кольцевым и концентрическими канавками и выступами, 267948
