Очковое коррбгирующее стекло
Патент 267966
Авторы
Классы МПК
Очковое коррбгирующее стекло
Иллюстрации
Реферат

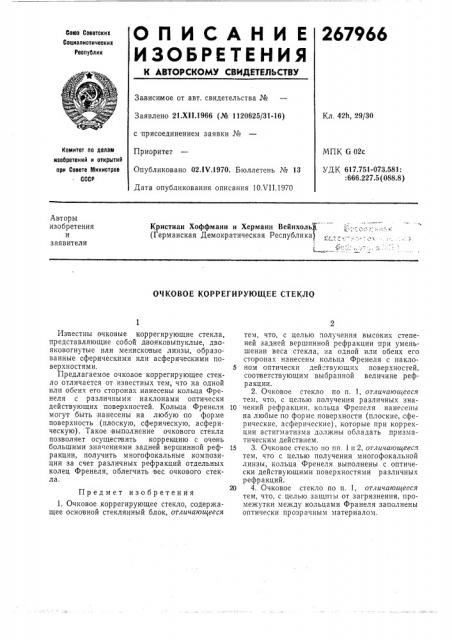

О П И С А Н И Е 267966
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Coes Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 42h, 29/30
Заявлено 21.XI I.1966 (¹ 1120625/31-16) с присоединением заявки №
Приоритет
Опубликовано 02.IV.1970. Бюллетень № 13
Дата опубликования описания 10Х11.1970
Комитет по делан изобретений и открытий при Совете Министров
СССР
МПК G 02с
УДК 617.751-073.581:
: 666.227.5 (088.8) Авторы изобретения и заявители
Кристиан Хоффманн и Херманн Вейнхольф (Германская Демократическая Республика) ОЧКОВОЕ КОРРЕГИРУЮЩЕЕ СТЕКЛО
Известны очковые коррегирующие стекла, представляющие собой двояковыпуклые, двояковогнутые или менисковые линзы, образованные сферическими или асферическими поверхностями.
Предлагаемое очковое коррегирующее стекло отличается от известных тем, что на одной или обеих его сторонах нанесены кольца Френеля с различными наклонами оптически действующих поверхностей. Кольца Френеля могут быть;нанесены на любую по форме поверхность (плоскую, сферическую, асферическую). Такое выполнение очкового стекла позволяет осуществить коррегоцию с очень большими значениями задней вершинной рефракции, получить многофокальные композиции за счет различных рефракций отдельных колец Френеля, облегчить вес очковото стекла.
Предмет изобретения
1. Очковое коррегирующее стекло, содержащее основной стеклянный блок, отличающееся тем, что, с целью получения высоких степеней задней вершинной рефракции при уменьшении веса стекла, на одной или обеих его сторонах нанесены кольца Френеля с накло5 ном оптически действующих поверхностей, соответствующим выбранной величине рефракции.
2. Очковое стекло по п. 1, отличаюшееся тем, что, с целью получения различных зна10 чений рефракции, кольца Френеля нанесены на любые по форме поверхности (плоские, сферические, асферические), которые при коррекции астигматизма должны обладать призматическим действием.
15 3. Очковое стекло по пп. 1 и 2, отличающееся тем, что с целью получения многофокальной линзы, кольца Френеля выполнены с оптически действующими поверхностями различных рефракций.
20 4. Очковое стекло по п. 1, отличающесся тем, что, с целью защиты от загрязнения, промежутки между кольцами Франеля заполнены оптически прозрачным материалом.
