26797!

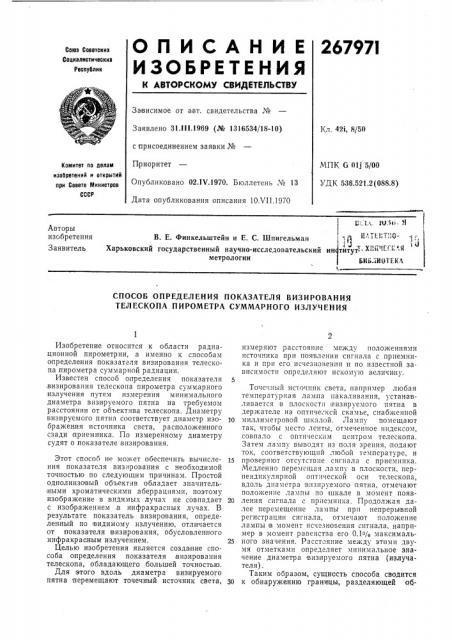

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл 421, 8/50

Заявлено 31 111.1969 (№ 1316534/18-10) с присоединением заявки №

Приоритет

Опубликовано 02.1Ч.1970. Бюллетень М 13

Дата опубликования описания 10.Ч11.1970

МПК G Alj 5/00

УДК 536.521.2 (088.8) Комитет по делаМ изобретений и открытий при Совете Министров

СССР

k .:Li. ЮЗт1.,1

Авторы изобретения

Заявитель

В. Е. Финкельштейн и Е. С. Шпигельман

1а: 1

Харьковский государственный научно-исследовательский ин титут1 " " """ метрологии Б11ЫИОТБКА

СПОСОБ ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЯ ВИЗИРОВАНИЯ

ТЕЛЕСКОПА ПИРОМЕТРА СУММАРНОГО ИЗЛУЧЕНИЯ

Изобретение относится к области радиационной пирометрии, а именно к способам определения показателя визирования телескопа пирометра суммарной радиации.

Известен способ определения показателя визирования телескопа пирометра суммарного излучения путем измерения минимального диаметра визируемого пятна на требуемом расстоянии от объектива телескопа. Диаметру визируемого пятна соответствует диаметр изображения источника света, расположенного сзади приемника. По измеренному диаметру судят о показателе, визирования.

Этот спосоо не моукет обеспечить вычисления показателя визирования с необходимой точностью по следующим причинам. Простой однолинзовый объектив обладает значительными хроматическими аберрациями, поэтому изображение в видимых лучах не совпадает с изображением,в инфракрасных лучах. В результате показатель визирования, определенный по видимому излучению, отличается от показателя визирования, обусловленного инфракрасным излучением.

Целью изобретения является создание способа определения показателя,визирования телескопа, обладающего большей точностью.

Для этого вдоль диаметра визируемого пятна перемещают точечный источник света, измеряют расстояние между положениями источника при появлении сигнала с приемника и при его исчезновении и по известной зависимости определяют искомую величину.

Точсчньш источник света, например любая температурная лампа накаливания, устана вливается в плоскости визируемого пятна в держателе на оптпческсй скамье, снабженной

10 миллиметровой шкалой. Лампу помещают так, чтобы место ленты, отмеченное индексом, совпало с оптическим центром телескопа.

Затем лампу выводят из поля зрения, подают ток, соответствующпй любой температуре, и

15 проверяют отсутствие сигнала с приемника.

Медленно перемещая лампх в плоскости, перпендикулярной оптической оси телескопа, вдоль диаметра впзируемого пятна, отмечают положение лампы по шкале в момент появ20 ления сигнала с прлемника. Продолжая далее перемещение лампы прп непрерывной регистрации сигнала, отмечают положение лампы <В момент исчезновения сигнала, например в момент равенства его 0,1% максималь25 ного значения. Расстояние между этими двумя отметками определяет минимальное значение диаметра визируемого пятна (излучателя).

Таким ооразом, сущность способа сводится

30 к обнаружению границы, разделяющей об267971

Предмет изобретения

Составитель T. Б. Краснова

Редактор А. В. Корнеев Техред Л. Я. Левина Корректор Л. С. Веденеева

Заказ 1782(4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, Я ласть, излучение которой попадает на приемник, от внешней области, излучение которой не попадает,на приемник.

Преимущество данного способа состоит в том, что показатель визирования определяется в условиях нормальной работы телескопа и приемник воспринимает не только видимое излучение, но и инфракрасное. Кроме того, этот способ обладает большой чувствительностью, так как сигнал обнаруживается на фоне отсутствия сигнала. При этом способе можно повысить чувствительность путем повышения яркости точечного, источника света.

Способ определения показателя визирования телескопа пирометра суммарного излу5 чения путем измерения минимального диаметра визируемого пятна на требуемом расстоянии от объектива гелескопа, отличающийся тем, что, с целью повышения точности измерения, вдоль диаметра визируемого пятна

10 перемещают точечный источник света, измеряют расстояние между положениями источника при поя влении сигнала с приемника и при его исчезновении и по известной зависимости определяют искомую величину.
