Устройство для исследования реологических свойств полимерных материалов

Устройство для исследования реологических свойств полимерных материалов

Иллюстрации

Показать все

Реферат



виртген: честеб1@ биолиотека МБА

267995

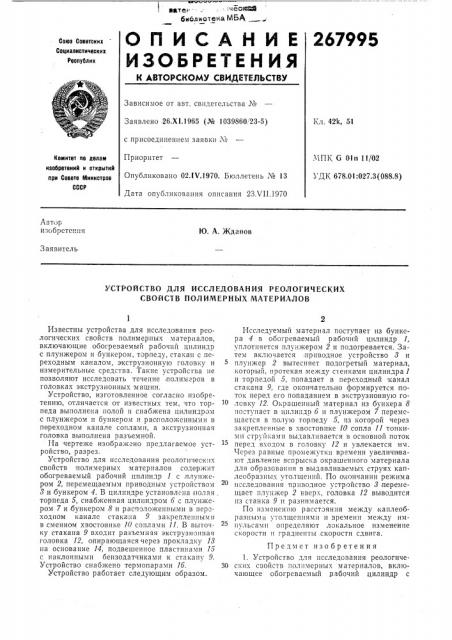

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 26.Х1.1965 (¹ 1039860, 23-5) Кл. 42k, 51 с присоединением заявки №

МПК G 01тт 11/02

УДК 678.01:027.3 (088.8) Приоритет

Опубликовано 02.IV.1970. Бюллетень № 13

Дата опубликования описания 23.VII. 1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Ю. А. Жданов

Заявитель

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАН ИЯ РЕОЛОГИЧЕСКИХ

СВОЙСТВ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

Известны устройства для исследования реологических свойств полимерных материалов, включающие обогреваемый рабочий цилиндр с плунжером и бункером, торпеду, стакан с переходным каналом, экструзионную головку и измерительные средства. Такие устройства не позволяют исследовать течение,полимеров в головках экструзионных машин.

Устройство, изготовленное согласно изобретению, отличается от известных тем, что торпеда выполнена полой и снабжена цилиндром с плунжером и бункером H раополояенными в пвреходном канале соплами, а экструзионная головка выполнена разъемной.

На чертеже изображено предлагаемое устройство, разрез.

Устройство для исследования реологнческ.ьх свойств полимерных м атериалов содержит обогреваемый рабочий цилиндр 1 с .плунжером 2, перемещаемым приводным устроиством

8 и бункером 4. В цилиндре установлена полая торпеда 5, снабяенная цилиндром б с плуняером 7 и бункером 8 и расположенными в пер"ходном канале стакана 9 закрепле IIIBI III в сменном хвостовике 10 соплами 11, В выточку стакана 9 входит разъемная экструзионная головка 12, опирающаяся через прокладку 18 на основание 14, подвешенное пластинами 15 с наклонными оензодатчиками к стакану 9.

Устройство снабжено термопарами 1б.

Устройство работает следующим образом.

Исследуемый материал поступает из бункера 4 в обогреваемым рабочий цилиндр 1, уплотняется плунжером 2 и подогревается. Затем включается приводное устройство 8 и плунжер 2 вытесняет подогретый материал, который, протекая,между стенками цилиндра 1 и торпедой 5, попадает в переходный:канал стакана 9, где окончательно формируется,поток перед его попаданием .в экструзионную головку 12. Окрашенный материал из бункера 8 поступает в цилиндр б и плунжером 7 перемещается в полую тор,неду 5, пз которой через закрепленные в хвостовнке 10 сопла 11 тонкими струйками выдавливается в основной поток перед входом в головку 12 и увлекается им.

Через равные промежутки времени увеличи вают давление вспрыска окрашенного материала для образования в выдавливаемых струях каплеобразных уто,тщений. По окончании режима исследования приводное устройство 8 перемещает плунжер 2 вверх, головка 12 выводится из станка 9 и разнимается.

По изменению расстояния между каплеобразнымн утолщениями и времени между импульсам п определяют локальное изменение скорости и градиенты, скорости сдвига.

Предмет изобретения

1, Устройство для исследования реологиче30 ских cBQIIOTB BI01IIIIPPHBI.I матеРпа IoB, чающее обогреваем ый рабочий цилиндр с

267995

Составитель М. 8. Каляева

Тскред 3. H. Тараненко Корректор С. А. КузовеикоЬа

Редактор Л. К. Ушакова

Заказ 1823!18 Тираж 480 Подписное

ЦИНИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва )К-35, Раушская паб., д. 4, 5

Типография, пр. Сапунова, 2 плунжером и бункером, тор|неду, стакан с переходным каналом, экструзионную головку и измерительные средства, отяичаюи с ся тем, что, с целью исследования течения полимеров

B,ãîëîBêàõ экструзионных машин, торпеда выполнена полой и снабжена цилиндром с плупжером и бункеро" и расположенными в пере- ходном канале соплами.

2. Устройство ilO п. 1, отличо ощееся тем, что, с целью определения профиля скоростей потока полимера и траекторий частиц, экструзионная головка выполнена раз.ьемной.
