268031

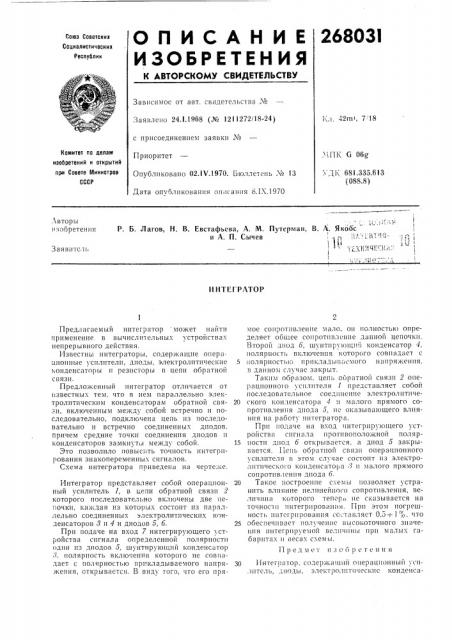

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 24.!.1968 (,% 1211272/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 02.IV.1970. Вюллетеиь № 13

Дата опубликования оп цания 8.IX.1970

l:;л, 42п11, 7 18

Комитет по делам изобретений и открытий при Совете Министров

СССР.,Illy Ст 06д

; Дli 681.335.613 (088.8) Авторы изобретения.>

P. Б. Лагов, Н. В. Евстафьева, А. М. Путерман, В. А. Якобс

1 и А. П. Сычев

l IIi

- и вт1к, 1 „

Заявите,п, 1и

И НТЕГРАТОР

Предлагаемый интегратор может найти применение в вычисли1ельных устройствах непрерывного действия.

Известны интеграторы, содерхкащие операционные усилители, диоды, электролитическпе конденсаторы и резисторы в цепи обратной связи.

Предложенный интегратор отличается от известных тем, что в нем параллельно электролитическим конденсаторам обратной связи, включенным между собой встречно и последовательно, подключена цепь из последовательно и встречно соединенных диодов, причем средние точки соединения диодов и конденсаторов замкнуты между собой.

Это позволило повысить точность интегрирования знакопеременных сигналов.

Схема интегратора пгиведена на чертеже.

Интегратор представляет собой операционный усилитель I, в цепи обратной связи 2 которого последовательно включены две цепочки, каждая из которых состоит пз параллельно соединенных электролитических конденсаторов > и 4 и диодов 5, 6.

При подаче на вход 7 интегрирующего уcTройства сигнала определенной полярности один пз диодов 5, шуптирующий конденсатор

Л, полярность включештя которого не совпадает с полярностью прикладывгемого напряжения, открывается. В виду того, что его прямое соирот1вление мало, ои полностьк> определяет общее сопротивление данной цепочки.

Второй диод 6, шунтирукмций конденсатор 4, 1 юляриость включения которого совпадает с

5 иолярностшо прикладывасмого напряжения, в данном случае закрыт.

Таким образом, цепь обратной связи 2 olleрационното усилителя 1 представляет собой последовательное соединение электролитиче20 ского ко11денсатора 4 li малого прямого сопротивления диода 5, »е оказывающего влияния на работу интегратора.

При подаче на вход иитегрирую1цего устропства сигнала противоположной иоляр

15 ности диод 6 открывается, а диод 5 закрывается. I cïü обратной связи операпиониого усилителя в этом случае состоит из электролитическогo конденсатора, 3 и малого прямого сопротив,тсния диода 6.

20 Такое построение схемы позволяет устранить влияние нелинейного сопротивления, величина которого тенер ° ие сказывается на точнос1и интегрирован l>i. При этом погрешность интегрирования со;тавляст 0,5 —:1 il, что

25 обеспечивает получение высокоточного значения интегрируемой величины при малых габаритах и «есах схемы.

Предмет изобретения!

1нтег1р;1тор, содержа|шш операционный усилитель, д1годы, электролитическис конденса2fi803 I

Составитель Е. Б. Елагин

Текред T. П. Курилко

Корректор Е. В. Фомина

Рсд; кгор Л. А. Утекинэ

Заказ 2396(5 Тираж 480 Подписное

ЦНИИПИ 1(омитста по делан изобретений и открытий прп Совете Министров СССР

Москва, )1(-35, Раушскан наб., д. 4/5

Типография, пр. Сапунова, 2 торы и резисторы в цепи обратной связи, отличаюи ийвя тем, что, с целью повышения точности интегрирования знакопеременнык сигналов, в нем параллельно электролитическим конденсаторам обратной связи, включенным меяду собой встречно и последовательно, подключена цепь из последовательно и встречно соединеннык диодов, причем средние точки соединения диодов и конденсато5 ров -амкнуты между собой.
