Реферат



-сепатент . "":Я б бнблцол--, -::дя

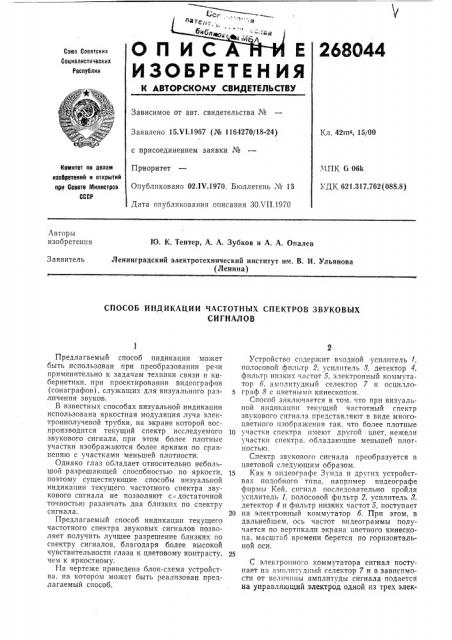

ОЛИС Е

ИЗОбРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 15.Ч1.1967 (¹ 1164270/18-24) с присоединением заявки №

Приоритет

Опубликовано 02.1V.1970. Бюллетень № 13

Дата опубликования описания ЗО.ЧП.1970

Кл. 42 по, 15/00

МПК G 06k

УДК 621.317.762 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Ю. К. Тентер, А. А. Зубков и А. А. Опалев

Заявитель

Ленинградский электротехнический институт им. В. И. Ульянова (Ленина) СПОСОБ ИНДИКАЦИИ ЧАСТОТНЫХ СПЕКТРОВ ЗВУКОВЫХ

СИГНАЛОВ

Предлагаемый способ индикации может быть использован при преобразовании речи применительно к задачам техники связи и кибернетики, при проектировании видеографов (сонаграфов), служащих для визуального различения звуков.

В известных способах визуальной индикации использована яркостная модуляция луча электроннолучевой трубки, на экране которой воспроизводится текущий спектр исследуемого звукового сигнала, при этом более плотные участки изображаются более яркими по сравнению с участками меньшей плотности.

Однако глаз обладает относительно небольшой разрешающей способностью по яркости, поэтому существующие способы визуальной индикации текущего частотного спектра звукового сигнала не позволяют с: достаточнои точностью различать два близких по спектру сигнала.

Предлагаемый способ индикации текущего частотного спектра звуковых сигналов позволяет получить лучшее разрешение близких»о спектру сигналов, благодаря более высокой чувствительности глаза к цветовому контрасту, чем к яркостному.

На чертеже приведена блок-схема устройства, на котором может быть реализован предлагаемый способ.

Устройство содержит входной усилитель /, полосовой фильтр 2, усилитель 8, детектор 4, фильтр низких частот 5, электронный коммутатор б, амплитудный селектор 7 и осцичло5 граф 8 с цветными кинескопом.

Способ заключается в том, что при визуальной индикации текущий частотный спектр звукового сигнала представляют в виде многоцветного изображения так. что более плотные

1О участки спектра имеют другой цвет, нежели участк» спектра, обладаю..цие меньи|ей ппотн остью.

Спектр звукового сигнала преобразуется в цветовой следующим образом.

15 Как в впдеографе Зунда и других устройствах подобного типа, например видеографе фирмы Кей, сигнал последовательно пройдя усилитель 1, по.чосовой фильтр 2, усилитель 3, детектор 4 и фильтр низких частот 5, поступает

20 на электронный коммутатор б. При этом, в дальнейшем, ось частот видеограммы получается по вертикали экрана цветного кинескопа, масштаб времени берется по горизонтальной оси.

С электро»ного коммутатора сигнал поступает на ам»л»туд»ый селектор 7 и в зависимости от велич»»ы амплитуды сигнала подается на управляющий электрод одной из трех элек268044

3 р, 4 тронных пушек, каждая из которых предна- Предмет изобретения значена для воспроизведения на экране цветного кинескопа одного из основных цветов Способ индикации частотных спектров зву(красного, зелено-о, голубого). Электроны, вы- ковых сигналов, основанный на разделении летающие из каждой пушки, должны соответ- 5 речевого сигнала на ряд частотных диапазонов ственно достигать покрытых различными лю- с последующим измерением мощности соответминофорами точек экрана кинескопа. Электру- ствующей частотной составляющей, отлича опы проходят через мельчайшие отверстия сет- бийся тем, что, с целью расширения возможки (маскн) и устанавливается точное соответ- ности визуального анализа, текущий спектр ствие между электронными пушками и точка- 10 звуKQBbIx сигналов селектнруют по интенсивми на экране кинескопа светящимися различ- ности, представляют его в виде многоцветного ными цветами. изображения и по цвету, яркости и насыщенности судят о плотности участков текущего частотного спектра.
