Реферат

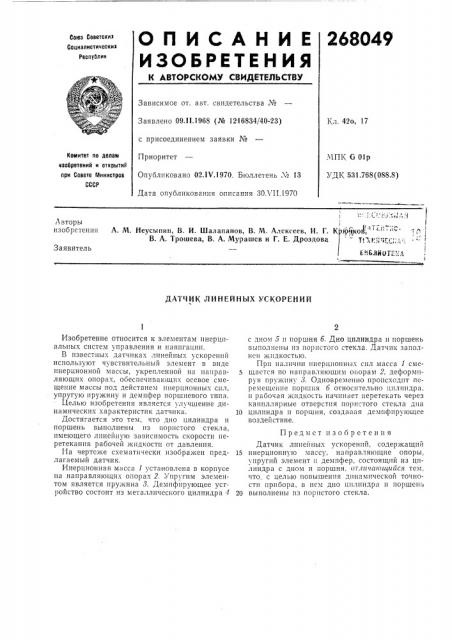

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К аВтОРСНОММ СВИДЕТЕЛЬСтВМ

Сок<а Советски з

Социалистическик

Республик

Зависимое от. авт. свидетельства №

Заявлено 09.11.1968 (№ 12 16834 40-23) Кл, 42о, 17 с присоединением заявки №

Приоритет

Комитет по делам кзобретеиий и открытий при Совете Министров

СССР

МПК G Olp

УДК 531.768 (088.8) Опубликовано 02.IV.1970. Бюллетень ¹ 13

Дата опубликования описания ЗОЛ П.1970

А. М. Неусыпин, В. И. Шалапанов, В. М. Алексеев, И. Г. Крфчкой, В. А. Трошева, В. А. Мурашев и Г. Е. Дроздова (T<1.";: г<„;.;,:.:

1 ." БЛ11ОТЕ,.<

Авторы изобретения

Заявитель

ДАТ IИК ЛИНЕЙНЫХ УСКОРЕНИЙ

Изобретение относится к элементам пнерцпальных систем управления и навигации.

В известных датчиках линейных ускорений используют чувствительный элемент в виде инерционной массы, укрепленной на направляющих опорах, обеспечивающих осевое смещение массы под действием инерционных сил, упругую пружину и демпфер поршневого типа.

Целью изобретения является улучшение динамических характеристик датчика.

Достигается это тем, что дно цилиндра и поршень выполнены из пористого стекла, имеющего линейную зависимость скорости перетекания рабочей жидкости от давления.

На чертеже схематически изобрахкен предлагаемый датчик.

Инерционная масса 1 установлена в корпусе на направляющих опорах 2. Упругим элементом является пружина 3. Демпфпрующее усгройство состоит из металлического цилиндра 4 с дном б и поршня б. Дно цилиндра и поршень выполнены из пористого стекла. Датчик заполнен жидкостью.

Прп наличии инерционных спл масса смещается по направляющим опорам 2, деформируя пружину 3. Одновремеш<о происходит перемещение поршня б относительно цилиндра, и рабочая жидкость начиняет перетекать через каппллярные отверстия пористого стекла дпа

10 цилиндра и поршня, создавая дсмпфпрующее воздействие.

Предмет изобретения

Датчик линейных ускорений, содержащий

15 инерционную массу, направляющие опоры, упругий элемент и демпфер, состоящий из цилиндра с дном и поршня, отт<ча<ощийся тем, что, с целью повышения динамической точности прибора, в нем дно цилиндра и поршень

20 выполнены пз пористого стекла, 268049

Составители Н. Маиииа

Редактор В. П. Борисова Текрсд Т. П. Курилко Корректор Л. И. Гаврилова.

Лакая 1888/1I Тира>к 480 Подписное

1Ц!ИИПИ Коь:нтста го дсла11 изобрс1сн и н открьпнй нри Совете Министров СССР

Москва К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
