Прибор для проверки режущих кромок лерки
Иллюстрации
Показать всеРеферат
K 26809
Класс 42b, 26
Йвторекое евиЮетельетво на ивооретение

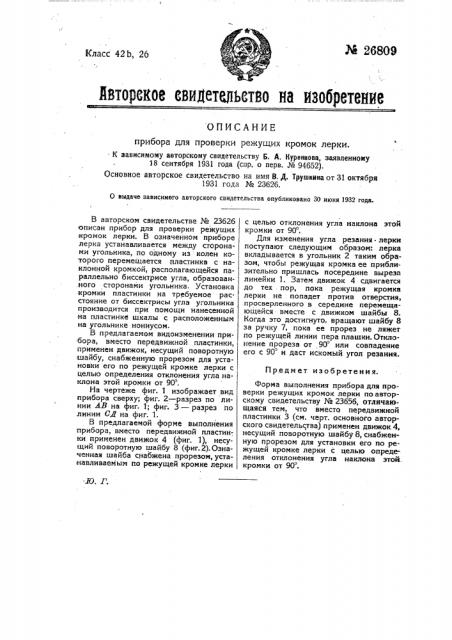

ОПИСАНИЕ прибора для проверки режущих кромок лерки.
К зависимому авторскому свидетельству Б. A. Куреииова, заявленному
18 сентября 1931 года (спр. о перв. ¹ 94652).
Основное авторское свидетельство на имя В.Д. трушкина от 31 октября
1931 года № 23626.
О выдаче зависимого авторского свидетельства опубликовано 30 июня 1932 года.
Предмет изобретения.
Ю. Г.
В авторском свидетельстве № 23626 описан прибор для проверки режущих мромок лерки. В означенном приборе лерка устанавливается между сторонами угольника, по одному из колен которого перемещается пластинка с наклонной кромкой, располагающейся параллельно биссектрисе угла, образован.ного сторонами угольника. Установка кромки пластинки на требуемое расстояние от биссектрисы угла угольника производится при помощи нанесенной на пластинке шкалы с расположенным на угольнике нониусом.
В предлагаемом видоизменении прибора, вместо передвижной пластинки, применен движок, несущий поворотную шайбу, снабженную прорезом для установки его по режущей кромке лерки с целью определения отклонения угла наклона этой кромки от 90 .
На чертеже фиг. 1 изображает вид прибора сверху; фиг. 2 —.разрез по линии АВ на фиг. 1; фиг. 3 — разрез по линии СЯ на фиг. 1.
В предлагаемой форме выполнения прибора, вместо передвижной пластинки применен движок 4 (фиг. 1), несущий поворотную шайбу 8 (фиг.2).Означенная шайба снабжена прорезом, устаяавливаемым по режущей кромке лерки с целью отклонения угла наклона этой кромки от 90 .
Для изменения угла резания-лерки поступают следующим образом: лерка вкладывается в угольник 2 таким образом, чтобы режущая кромка ее приблизительно пришлась посередине выреза линейки 1. Затем движок 4 сдвигается до тех . пор, пока режущая кромка лерки не попадет против отверстия, просверленного в середине перемещающейся вместе с движком шайбы 8.
Когда это достигнуто. вращают шайбу 8 за ручку 7, пока ее прорез не ляжет по режущей линии пера плашки. Отклонение прореза от 90 или совпадение его с 90 и даст искомый угол резания.
Форма выполнения прибора для проверки режущих кромок лерки поавторскому свидетельству № 23656, отличающаяся тем, что вместо передвижной пластинки 3 (см. черт. основного авторского свидетельства) применен движок 4, несущий поворотную шайбу 8, снабженную прорезом для установки его по режущей кромке лерки с целью определения отклонения угла наклона этой. кромки от 90.
