Реферат

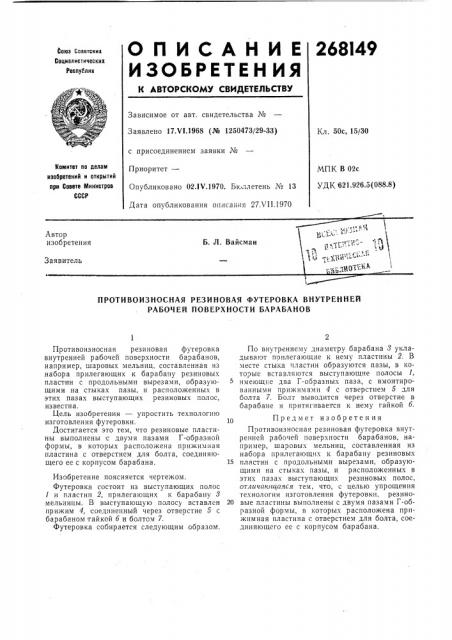

О П И С А Н И Е 268I49

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 17.Ч1.1968 (№ 1250473/29-33) Кл. 50с, 15/30 с присоединением заявки _#_

Приоритет—

Опубликовано 02.IV.1970. Бюллетень М 13

Дата опубликования описания 27ХП.1970

Комитет по репам изобретений и открытий при Совете Министров

СССР

МПК В 02с

УДК 621.926.5 (088.8) Автор изобретения

Б. Л. Вайсман

Заявитель

ПРОТИВОИЗНОСНАЯ РЕЗИНОВАЯ ФУТЕРОВКА ВНУТРЕННЕЙ

РАБОЧЕЙ ПОВЕРХНОСТИ БАРАБАНОВ

Противоизносная резиновая футеровка внутренней рабочей поверхности барабанов, например, шаровых мельниц, составленная из набора прилегающих к барабану резиновых пластин с продольными вырезами, образующими на стыках пазы, и расположенных в этих пазах выступающих резиновых полос, известна.

Цель изобретения — упростить технологию изготовления футеровки.

Достигается это тем, что резиновые пластины выполнены с двумя пазами Г-образной формы, в которых расположена прижимная пластина с отверстием для болта, соединяющего ее с корпусом барабана.

Изобретение поясняется чертежом.

Футеровка состоит из выступающих полос

1 и пластин 2, прилегающих к барабану 8 мельницы. В выступающую полосу вставлен прижим 4, соединенный через отверстие 5 с барабаном тайкой б и болтом 7.

Футеровка собирается следующим образом.

По внутреннему диаметру барабана 3 укладывают поилегающие к нему пластины 2. В месте стыка пластин образуются пазы, в которые вставляются выступающие полосы 1, имеющие два Г-образных паза, с вмонтированными прижимами 4 с отверстием 5 для болта 7. Болт выводится через отверстие в барабане и притягивается к нему гайкой б.

10 Предмет изобретения

Противоизносная резиновая футеровка внутренней рабочей поверхности барабанов, например, шаровых мельниц, составленная из набора прилегающих к барабану резиновых

15 пластин с продольными вырезами, образующими на стыках пазы, и расположенных в этих пазах выступающих резиновых полос, отличпющаяся тем, что, с целью упрощения технологии изготовления футеровки, резино20 вые пластины выполнены с двумя пазами Г-образной формы, в которых расположена прижимная пластина с отверстием для болта, соединяющего ее с корпусом барабана.

268149

Составитель H. И. Бибика

Редактор Г. С. Кузьмина Текред Л. Я. Левина

1(орректор О. Б. Тюрина

Закaз 1920/15 Тираж 480 Подписное

ЦНИИПИ 1(омитега по делам изобретений и открытий при Совете Министров СССР

Москва, ?К-35, Раушская наб., д. 4 5

Типография, пр. Сапуног а, 2
