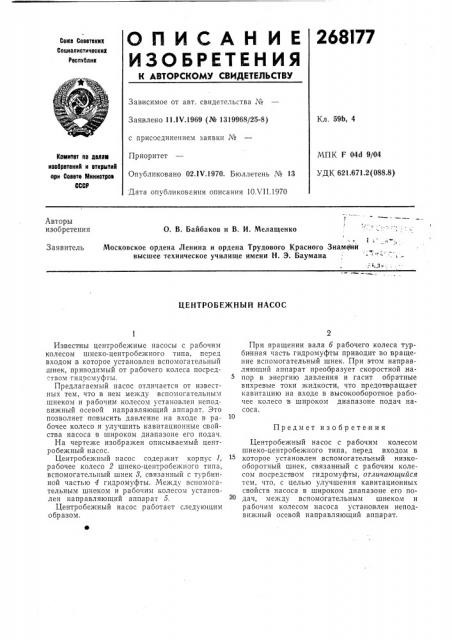

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетекик

Социалистически»

Ресотблик

Зависимое от авт. свидетельства ¹

Кл. 59b, 4

Заявлено 11.1Ч.1969 (№ 1319968/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 02.1Ч.1970. Бюллетень № 13 Дата опубликования описания 10ХII.1970

МПК F 04d 9/04

УДК 621.6? 1.2 (088.8) Комитет ео делам иаобретеиий и открытий ори Совете Миииотрое

СССР

Авторы изобретения

О. В. Байбаков и В. И. Мелащенко

1;; .;

Московское ордена Ленина и ордена Трудового Красного Знамени высшее техническое училище имени Н. Э. Баумана

;. 1-,„) „, Заявитель

ЦЕНТРОБЕЖНЫЙ НАСОС

Предмет изобретения

Известны центробежные насосы с рабочим колесом шнеко-центробежного типа, перед входом в которое установлен вспомогательный шнек, приводимый от рабочего колеса посредством тидромуфты.

Предлагаемый насос отличается от известных тем, что в нем между вспомогательным шнеком и рабочим колесом установлен неподвижный осевой направляющий аппарат. Зто позволяет повысить давление на входе в рабочее колесо и улучшить кавитационные свойства насоса в широком диапазоне его подач.

На чертеже изображен описываемый центробежный насос.

Центробежный насос содержит корпус 1, рабочее колесо 2 шнеко-центробежного типа, вспомогательный шнек 8, связанный с турбинной частью 4 гидромуфты. Между вспомогательным шнеком и рабочим колесом установлен направляющий аппарат 5.

Центробежный насос работает следующим образом.

При вращении вала б рабочего колеса турбинная часть гидромуфты приводит во вращение вспомогательный шнек. При этом направляющий аппарат преобразует скоростной напор в энергию давления и гасит обратные вихревые токи жидкости, что предотвращает кавитацию на входе в высокооборотное рабочее колесо в широком диапазоне подач насоса.

Центробежный насос с рабочим колесом шнеко-центробежного типа, перед входом в которое установлен вспомогательный низкооборотный шнек, связанный с рабочим колесом посредством гидромуфты, отличающийся тем, что, с целью улучшения кавитационных свойств насоса в широком диапазоне его подач, между вспомогательным шнеком и рабочим колесом насоса установлен неподвижный осевой направляющий аппарат.

268177

Составитель Л. Н. Бритвин

Техред Л. В. Куклина Корректор Н. С. Сударенкова

Редактор В. С. Левятов

Типография, пр, Сапунова, 2

Заказ 1813/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4l5
